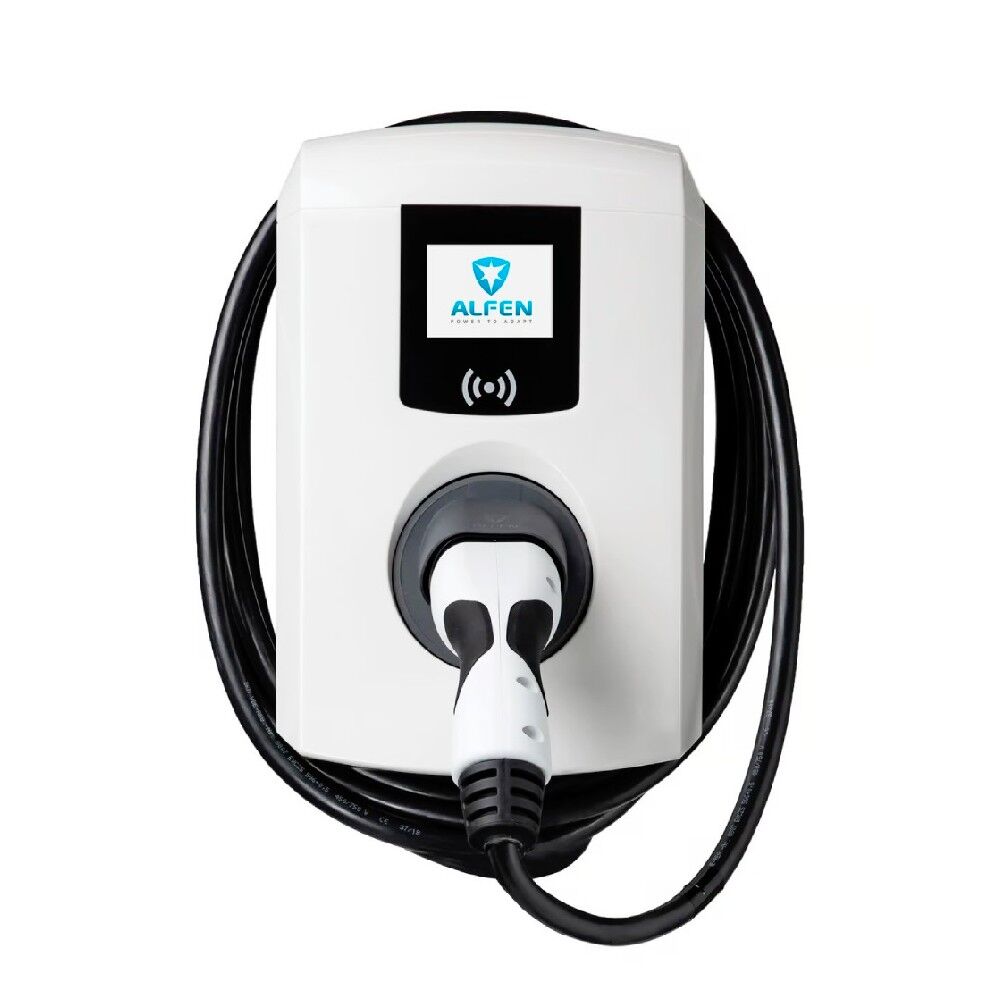

Alfen Eve Single Pro-Line DE 11 kW in Weiß von vorn mit Display, RFID-Feld und aufgewickeltem Typ-2-Ladekabel, Stecker im HalterAngebot
Lieferumfang Alfen Eve Single Pro-Line DE 11 kW mit 5-m-Kabel: 1 × Wallbox, 1 × Typ-2-Ladekabel 5 m (fest angeschlagen), 1 × Wandhalterung (dient als Bohrschablone), 1 × Installationshandbuch, 1 × Benutzerhandbuch, 1 × Karte mit Passwort (Wiederherstellung), inklusive RFID-Karte; Montage-Set: 4 × Schraube 5 × 50 mm, 4 × Dübel 8 mm, 6 × Torx-Schraube M4 × 8 mm (für Frontabdeckung), 4 × Mutter M8 (für Säulenmontage), 4 × Unterlegscheibe M8, 1 × Torx-T20-Schlüssel, 1 × Kabelverschraubung M32 × 1,5, 2 × Kabelverschraubung M25 × 1,5 (alternativ zu M32), 1 × Reduzierring M32–M25, 1 × Kontermutter, 1 × RS-485-Stecker inkl. TIC-Anschluss
Maße Alfen Eve Single Pro-Line DE 11 kW mit 5-m-Kabel: Höhe 373 mm, Breite 242 mm, Tiefe 216 mm, Gewicht Gehäuse ca. 4,5 kg
Alfen Eve Single Pro-Line DE 11 kW in Weiß von vorn mit Display, RFID-Feld und aufgewickeltem Typ-2-Ladekabel, Stecker im Halter
Lieferumfang Alfen Eve Single Pro-Line DE 11 kW mit 5-m-Kabel: 1 × Wallbox, 1 × Typ-2-Ladekabel 5 m (fest angeschlagen), 1 × Wandhalterung (dient als Bohrschablone), 1 × Installationshandbuch, 1 × Benutzerhandbuch, 1 × Karte mit Passwort (Wiederherstellung), inklusive RFID-Karte; Montage-Set: 4 × Schraube 5 × 50 mm, 4 × Dübel 8 mm, 6 × Torx-Schraube M4 × 8 mm (für Frontabdeckung), 4 × Mutter M8 (für Säulenmontage), 4 × Unterlegscheibe M8, 1 × Torx-T20-Schlüssel, 1 × Kabelverschraubung M32 × 1,5, 2 × Kabelverschraubung M25 × 1,5 (alternativ zu M32), 1 × Reduzierring M32–M25, 1 × Kontermutter, 1 × RS-485-Stecker inkl. TIC-Anschluss
Maße Alfen Eve Single Pro-Line DE 11 kW mit 5-m-Kabel: Höhe 373 mm, Breite 242 mm, Tiefe 216 mm, Gewicht Gehäuse ca. 4,5 kg

Alfen

Alfen Eve Single Pro-Line DE Wallbox 11kW inkl. 5m Typ-2 Ladekabel | RFID | LAN + SIM | Eichrechtskonform

Alfen Wallbox 11 kW mit fest angeschlagenem 5-m-Typ-2-Ladekabel und eichrechtskonformem Zähler.

Die Eve Single Pro-Line DE hat einen RFID-Leser und ein 3,5-Zoll-Farbdisplay, ins Netz geht sie per LAN oder Mobilfunk. Für die Abrechnung über ein Backend liefert ihr Zähler signierte Messwerte.

Art.-Nr. WB-1072-5Hersteller-Nr. 904460127EAN 904460583

Das Wichtigste auf einen Blick

  • Lädt mit bis zu 11 kW

    auf 22 kW erweiterbar

    Reicht für die meisten E-Autos. Wer mehr braucht, lässt die Box von der Elektro­fach­kraft auf 22 kW erweitern.

    Was ist das?

    Bis 11 kW wird eine Wallbox beim Netz­betreiber nur angemeldet. Darüber braucht sie seine Genehmigung.

  • Lade­kabel fest angeschlagen

    ✓ 5 m Kabel

    Einfach einstecken und laden: Das Kabel ist fest an der Box angeschlagen und immer griffbereit.

    Was ist das?

    Am Kabelende sitzt ein Typ-2-Stecker, der Standard für E-Autos in Europa.

  • Lädt mit Ihrem Solar­strom

    + Zusatz­gerät nötig

    Die Box nutzt den Strom vom Dach, den Ihr Haus gerade nicht braucht. Dafür ist ein Energie­zähler am Haus­anschluss nötig (siehe Beschreibung).

    Was ist das?

    PV-Überschuss­laden: Ins Auto fließt nur Solar­strom, der sonst ins Netz ginge. Das spart Stromkosten.

  • Eich­rechts­konform

    ✓ eingebaut

    Jede Ladung wird mit signierten Messwerten erfasst; zusammen mit einem passenden Backend lässt sie sich nach Kilowatt­stunden abrechnen.

    Was ist das?

    Eich­rechts­konform heißt: Zähler und gespeicherte Messwerte erfüllen das deutsche Mess- und Eichrecht, zusammen mit einem passenden Backend. Das ist nötig, wenn Ladestrom nach kWh an andere berechnet wird.

  • Steuerung per App

    ✓ LAN oder Mobilfunk

    Laden starten und stoppen, Ladezeiten planen und den Verbrauch sehen – bequem vom Handy aus.

    Was ist das?

    Die Box ist per LAN oder Mobilfunk online. Dafür nutzen Sie die App des Herstellers.

  • Schützt Ihren Haus­anschluss

    + Zusatz­gerät nötig

    Braucht Ihr Haus gerade viel Strom, lädt die Box langsamer. So wird der Haus­anschluss nicht überlastet.

    Was ist das?

    Dynamisches Last­management misst dafür den Strom­verbrauch im Haus. Mehrere Boxen teilen sich die Leistung auch ohne Zusatz­gerät.

Ursprünglicher Preis war: 1.499,00 €Aktueller Preis ist: 899,00 €.

inkl. 19 % MwSt.

zzgl. Versandkosten

Auf LagerLieferzeit: 2-4 Werktage - Sofort versandbereit
Versand mit DHLBestellungen bis 14 Uhr (Mo–Fr) versenden wir möglichst am selben Tag.

Vorrätig

Alfen Eve Single Pro-Line DE 11 kW in Weiß von vorn mit Display, RFID-Feld und aufgewickeltem Typ-2-Ladekabel, Stecker im HalterAngebot
Dieser Artikel: Alfen Eve Single Pro-Line DE Wallbox 11kW
inkl. 5m Typ-2 Ladekabel | RFID | LAN + SIM | Eichrechtskonform

Vorrätig

Ursprünglicher Preis war: 1.499,00 €Aktueller Preis ist: 899,00 €.
Ursprünglicher Preis war: 1.499,00 €Aktueller Preis ist: 899,00 €.
Alfen-RFID-Karte-203120010-ICU
1 × Alfen RFID Karte

Vorrätig

8,95 €
Schriftliches Angebot erstellen

Alfen Eve Single Pro-Line DE

Lädt mit bis zu 11 kW.Eich­rechts­konform.

11-kW-Wallbox mit fest angeschlagenem 5-m-Kabel, online per LAN oder Mobilfunk. PV-Überschuss­laden mit Zusatz­gerät.

  • Abrechnung mit Mietern, Gästen, KundenEich­rechts­konform
  • Freigabeper RFID
  • Solar­stromZusatz­gerät nötig

Abrechnung mit Dritten: dafür braucht es zusätzlich ein Backend oder einen Abrechnungs­dienst­leister.

KenndatenArt.-Nr. WB-1072-5

Max. Lade­leistung
11kWauf 22 kW erweiterbar
Lade­kabel fest angeschlagen
5m
Zähler
Eich­rechts­konform
Verbindung
LAN · Mobilfunk

ISO 15118-20 nicht bestätigt

Bi­direktionales Laden nicht unterstützt

Über die Alfen Eve Single Pro-Line DE mit 5 m Kabel, 11 kW

Die Alfen Wallbox 11 kW mit Kabel ist die Eve Single Pro-Line DE mit fest angeschlagenem 5-m-Typ-2-Lade­kabel und eich­rechts­konformem Zähler.

Vor der Auslieferung ist sie auf 16 A eingestellt, also auf 11 kW. Die Alfen-Nummer lautet 904460127. Dasselbe Gerät mit 22 kW ist die Alfen Wallbox 22 kW mit Kabel, mit Typ-2-Steck­dose statt Kabel die Eve Single Pro-Line DE mit Buchse.

Eve Single Pro-Line DE
373 × 242 mm

Die Alfen Eve Single Pro-Line DE mit Kabel ist die richtige Wallbox, wenn …

… Sie mit 11 kW laden und die Ladungen eich­rechts­konform abrechnen möchten, etwa für Mieter, Gäste oder Kunden. Der Zähler signiert Start- und Stoppwerte jeder Ladung und überträgt sie verschlüsselt. Im Seitenfenster zeigt eine Messkapsel Zähler­stand und öffentlichen Schlüssel. Abgerechnet wird über ein passendes Backend, mit dem die Box per OCPP 1.6 über LAN oder Mobilfunk verbunden ist. Das Laden geben Sie mit der mitgelieferten RFID-Karte frei. Zu Hause steuern Sie die Box zusätzlich mit der App Eve Connect, wenn Handy und Wallbox im selben Heimnetz sind: Laden starten und stoppen, Ladezeiten planen, Ladeverlauf exportieren.

64Eve Double Pro-Line 2 × 22 kW im Last­management-Verbund

128Eve Single Pro-Line DE 11 kW, 5 m im Last­management-Verbund

  • … Sie zu Hause ladenin der Garage oder an der Hauswand
  • … die Box draußen hängen sollIP55, −25 bis +40 °C
  • … Sie im Betrieb bis zu 128 Lade­punkte brauchengemeinsam im Last­management-Verbund

Alfen Wallbox 11 kW oder 22 kW?

Beide Ausführungen sind dasselbe Gerät mit 5-m-Kabel, vor der Auslieferung auf 16 A für 11 kW oder auf 32 A für 22 kW eingestellt. Auf 22 kW kommt diese Box mit dem Alfen Upgrade Ladestrom 32 A, einem Lizenzschlüssel, den Ihre Elektro­fach­kraft einträgt. Eine Wallbox mit 11 kW melden Sie beim Netz­betreiber nur an, für 22 kW brauchen Sie seine Genehmigung. Mehr dazu auf unserer Seite Anmeldung der Wallbox beim Netz­betreiber. 22 kW nutzt Ihr Auto nur, wenn sein Bordladegerät dafür ausgelegt ist.

Wie viele Autos sollen gleichzeitig laden?

Ladestrom an Mieter, Gäste oder Kunden abrechnen?

Mit Lade­kabel oder mit Typ-2-Steck­dose?

Wie viel Lade­leistung brauchen Sie?

Eve Single Pro-Line DE 11 kW, 5 m, also diese Box.

  • Passt zu IhnenEve Single S-Line 11 kW
    • bis 128 Boxen im Last­management-Verbund
    • 1 Lade­punkt
    • mit Typ-2-Steck­dose
    • MID-Zähler
    Ursprünglicher Preis war: 679,00 €Aktueller Preis ist: 399,00 €.Ansehen
  • Passt zu IhnenEve Single Pro-Line DE, Buchse
    • bis 128 Boxen im Last­management-Verbund
    • 1 Lade­punkt
    • mit Typ-2-Steck­dose
    • Eich­rechts­konform
    Ursprünglicher Preis war: 1.249,00 €Aktueller Preis ist: 999,00 €.Ansehen
  • Passt zu IhnenEve Single Pro-Line DE 11 kW, 5 m
    • bis 128 Boxen im Last­management-Verbund
    • 1 Lade­punkt
    • mit 5-m-Lade­kabel
    • Eich­rechts­konform
    Ursprünglicher Preis war: 1.499,00 €Aktueller Preis ist: 899,00 €.Diese Box
  • Passt zu IhnenEve Single Pro-Line DE 22 kW, 5 m
    • bis 128 Boxen im Last­management-Verbund
    • 1 Lade­punkt
    • mit 5-m-Lade­kabel
    • Eich­rechts­konform
    Ursprünglicher Preis war: 1.599,00 €Aktueller Preis ist: 949,00 €.Ansehen
  • Passt zu IhnenEve Double Pro-Line 2 × 22 kW
    • bis 64 Boxen im Last­management-Verbund
    • 2 Lade­punkte, 2 Autos gleichzeitig
    • mit Typ-2-Steck­dose
    • MID-Zähler
    Ursprünglicher Preis war: 2.999,00 €Aktueller Preis ist: 1.999,00 €.Ansehen
  • Passt zu IhnenEve Double Pro-Line DE
    • bis 64 Boxen im Last­management-Verbund
    • 2 Lade­punkte, 2 Autos gleichzeitig
    • mit Typ-2-Steck­dose
    • Eich­rechts­konform
    1.999,00 € – 2.499,00 €Ansehen

Datenblatt und Einbau

Laut Datenblatt misst die Box 373 × 242 × 216 mm. Sie ist nach IP55 gegen Staub und Strahlwasser geschützt, nach IK10 schlagfest und arbeitet bei −25 bis +40 °C, innen wie außen. Gleich­fehler­ströme ab 6 mA erkennt sie selbst, den FI-Schutz­schalter Typ A davor plant Ihre Elektro­fach­kraft ein. Datenblatt, Installationshandbuch, Benutzerhandbuch, Eichrecht-Addendum und Konformitätserklärung finden Sie bei den Downloads.

Was die Alfen Eve Single Pro-Line DE kann

maxmaxmaxmax MIDEichrechtkWh LadenEntladen ct/kWh18000612günstig laden

Steuerung per App

✓ App

Per App starten und stoppen Sie das Laden, stellen die Box ein und sehen Ihre Lade­vorgänge.

Online ist die Box per LAN oder Mobilfunk.

Mit eigener SIM-Karte braucht sie dafür kein WLAN am Stellplatz. Die SIM-Karte ist nicht im Liefer­umfang.

  • LAN
  • Mobilfunk

Freigabe per RFID-Karte

✓ geschützt

Geladen wird erst, wenn Sie den Lade­vorgang per RFID-Karte oder -Chip freigeben. So lädt niemand unbefugt an Ihrer Box.

Über den Freigabe­kontakt gibt ein externer Schalter oder ein Steuersignal das Laden frei.

  • RFID
  • Freigabe­kontakt

Laden mit Ihrem Solar­strom

+ Zusatz­gerät nötig

Mit einem Zusatz­gerät lädt die Eve Single Pro-Line DE bevorzugt mit Ihrem eigenen Solar­strom.

Dafür ist ein Energie­zähler am Haus­anschluss nötig (siehe Beschreibung).

Das Gerät misst am Haus­anschluss, wie viel Strom gerade übrig ist. Die Wallbox passt die Lade­leistung laufend daran an.

Weil sie automatisch zwischen ein- und dreiphasig umschaltet, lädt sie schon ab etwa 1,4 kW Überschuss.

Ohne das Zusatz­gerät lädt sie ganz normal mit Netzstrom.

  • Zusatz­gerät nötig
  • ab ca. 1,4 kW Überschuss
  • automatische Phasen­umschaltung

EVCC-Kompatibilität

Die Alfen Eve Single Pro-Line DE lässt sich mit der Software EVCC für PV-Überschuss­laden steuern. EVCC startet das Laden automatisch, sobald Ihre PV-Anlage genug Leistung liefert, und passt die Lade­leistung laufend an. So kommt möglichst wenig Strom aus dem Netz. Reicht der Solar­strom nicht mehr, pausiert die Ladung und läuft später weiter. Die Wallbox steht als „Alfen Eve“ auf der Liste der Geräte, die EVCC offiziell unterstützt. Voraus­setzung ist die Alfen-Lizenz Active Load Balancing, die die Steuerung über Modbus TCP freischaltet. Dafür muss die Wallbox per LAN-Kabel im Heimnetz sein. Wenn Sie Ihre Ladungen über einen Abrechnungsdienst abrechnen, klären Sie bitte vorher, ob dieser die Steuerung durch EVCC zulässt.

Was ist EVCC?

Die Software EVCC ist ein Energie­manager für Zuhause. Sie läuft in Ihrem Heimnetz, zum Beispiel auf einem kleinen Rechner, und liest Solaranlage, Haus­anschluss und Strompreis aus. Danach steuert sie die Wallbox: Geladen wird bevorzugt mit Solar­strom oder dann, wenn der Strom günstig ist. EVCC ist ein unabhängiges Projekt und stammt nicht vom Hersteller der Wallbox.

Lade­protokolle je Box

✓ Export

Ihre Lade­vorgänge lassen sich für die Box gesamt auswerten und exportieren, ohne Zuordnung zu einzelnen Nutzern.

Gemessen wird eich­rechts­konform, mit signierten Messwerten; abgerechnet wird über ein passendes Backend.

Gute Voraus­setzungen für die Dienst­wagen-Abrechnung (nur wenn ausschließlich der Dienst­wagen an der Box lädt). Maßgeblich sind die Vorgaben Ihres Arbeitgebers.

  • Export je Box
  • Eich­rechts­konform

Lade­tracker-Portal

Die Eve Single Pro-Line DE ist für Lade­tracker freigegeben, unser Portal für Lade­vorgänge. In den Monatstarifen rechnen Sie darüber auch Ladestrom für Mieter oder Gäste ab.

Mehr zu Lade­tracker weiter unten

Schützt Ihren Haus­anschluss

dynamisch: + Zusatz­gerät

Mehrere Boxen teilen sich ohne Zusatz­gerät eine feste Obergrenze, zum Beispiel für einen gemeinsamen Strom­kreis.

Mit einem Zusatz­gerät wird daraus dynamisches Last­management: Die Wallbox berücksichtigt den aktuellen Haus­verbrauch und schützt den Haus­anschluss vor Überlast.

Dafür ist ein Energie­zähler am Haus­anschluss nötig (siehe Beschreibung).

  • statisch ohne Zubehör
  • dynamisch mit Zusatz­gerät

Laden, wenn Strom günstig ist

+ Energie­manager nötig

Mit einem dynamischen Stromtarif ändert sich der Preis im Laufe des Tages.

Die Eve Single Pro-Line DE kennt die Preise nicht selbst. Ein Energie­manager, zum Beispiel EVCC, steuert sie nach dem Strompreis.

  • über Energie­manager

EVCC-Kompatibilität

Mit der Software EVCC nutzen Sie die Alfen Eve Single Pro-Line DE auch mit einem dynamischen Stromtarif. EVCC holt die aktuellen Preise Ihres Tarifs automatisch und lädt in den günstigen Stunden, auf Wunsch nur unter einem Preislimit. Im Ladeplan geben Sie Energiemenge oder Ziel-Ladestand und Abfahrtszeit an, EVCC wählt dann die günstigsten Stunden. Voraus­setzung sind die Alfen-Lizenz Active Load Balancing und eine LAN-Verbindung der Wallbox im Heimnetz.

Was EVCC ist, steht im Reiter „Solar­strom“.

Passendes Zubehör für die Alfen Wallbox 11 kW

Weitere Alfen RFID-Karten gibt es für zusätzliche Fahrer. Die Lizenz Active Load Balancing schaltet Solarladen, dynamisches Last­management und die Steuerung durch einen Energie­manager oder EVCC frei. Für Solar­strom liest die Box dann einen Energie­zähler am Haus­anschluss über Modbus TCP aus; sie beginnt einphasig und schaltet ab mehr als 4,14 kW Überschuss auf drei Phasen. Mehrere Boxen verbindet das Smart Charging Network. Ohne Wand steht die Box auf dem Alfen Eve Single Standfuß.

  • Alfen RFID-Karteweitere Karte für einen zusätzlichen Fahrer8,95 €Ansehen
  • AngebotAlfen Eve Single StandfußStele für eine Eve Single Ursprünglicher Preis war: 259,00 €Aktueller Preis ist: 249,00 €.Ansehen
  • Active Load BalancingLizenz für Last­management, Solarladen und Energie­manager219,95 €Ansehen
  • Smart Charging NetworkLizenz für mehrere Boxen im Verbund119,95 €Ansehen
  • Upgrade 32 ALizenz für 22 kW statt 11 kW49,95 €Ansehen
  • Direct PaymentLizenz für Ad-hoc-Bezahlen per QR-Code99,95 €Ansehen
  • Anschluss-Set 11 kWFI Typ A, LS B16 und Kabel79,95 €Ansehen
  • Anschluss-Set 22 kWFI Typ A, LS B32 und Kabel89,95 €Ansehen

Ladetracker-Portal

Mit Ladetracker ist jede Ladung belegt

Statt der App des Herstellers nutzen Sie mit Ladetracker ein professionelles Portal für alle Ladevorgänge. Verbunden mit Ladetracker meldet diese Wallbox jede Ladung über OCPP: mit welcher Karte, wann und wie viel geladen wurde. Sie legen RFID-Karten mit Preis und monatlichem Limit an, ordnen Ladepunkte nach Standort und laden Belege oder die ganze Liste als Datei herunter. Dienstwagenfahrer belegen damit jede Ladung gegenüber dem Arbeitgeber. Firmen und Flotten sehen alle Ladepunkte und Ladevorgänge an einem Ort und geben Kollegen per Rolle Zugriff.

Gemacht für

  • Dienstwagenfahrer, die den Strom erstattet bekommen
  • Firmen mit Ladepunkten für Mitarbeitende
  • Flottenbetreiber mit vielen Fahrern und Karten

Für die Abrechnung mit Gästen, Mietern oder an öffentlichen Ladepunkten braucht es eine eichrechtskonforme Wallbox.

Ladetracker-Portal: Übersicht mit Ladepunkten, letzten Ladevorgängen und RFID-Zugängen
Ladetracker-Portal: Details eines Ladevorgangs mit Knopf Beleg herunterladen

Ansicht aus dem Ladetracker-Portal mit Beispieldaten.

Ladetracker Once

Einmalige Freischaltgebühr je Ladepunkt, ohne Abokosten

Ihr Zugang zum Ladetracker-Portal, direkt hier bei WallboxCenter.de mitbestellt.

149 € einmalig, inkl. MwSt.

Bald verfügbar

Für Firmen und Fuhrparks

Erweiterte Funktionen und Monatstarife für größere Projekte finden Sie auf Ladetracker.de.

Mehr auf Ladetracker.de

Ladetracker-Portal

Mit Ladetracker ist jede Ladung belegt und abgerechnet

Statt der App des Herstellers nutzen Sie mit Ladetracker ein professionelles Portal für alle Ladevorgänge. Verbunden mit Ladetracker meldet diese Wallbox jede Ladung über OCPP: mit welcher Karte, wann und wie viel geladen wurde. Sie legen RFID-Karten mit Preis und monatlichem Limit an und laden Belege oder die ganze Liste als Datei herunter. Weil diese Wallbox eichrechtskonform ist, rechnen Sie darüber in den Monatstarifen auch mit Gästen, Mietern und Kunden ab. Gäste zahlen per QR-Code direkt an der Wallbox, Mieter bekommen ihre Rechnung über eine Ladevereinbarung, und öffentliche Ladepunkte erscheinen auf Wunsch in Lade-Apps und Karten. Dienstwagenfahrer, Firmen und Flotten nutzen dasselbe Portal für Belege und Zugänge.

Gemacht für

  • Dienstwagenfahrer, Firmen und Flottenbetreiber
  • Hotels, Ferienwohnungen und Gastgeber
  • Vermieter und Wohnanlagen
  • Öffentliche Ladepunkte, etwa am Kundenparkplatz
Ladetracker-Portal: Ladevereinbarung erstellen, Konditionen mit Abrechnung nach Verbrauch
Ladetracker-Portal: Details eines Ladevorgangs mit Knopf Beleg herunterladen

Ansicht aus dem Ladetracker-Portal mit Beispieldaten.

Ladetracker Once

Einmalige Freischaltgebühr je Ladepunkt, ohne Abokosten

Ihr Zugang zum Ladetracker-Portal, direkt hier bei WallboxCenter.de mitbestellt.

149 € einmalig, inkl. MwSt.

Bald verfügbar

Für Firmen und Fuhrparks

Erweiterte Funktionen und Monatstarife für größere Projekte finden Sie auf Ladetracker.de.

Mehr auf Ladetracker.de

Installation und Voraus­setzungen

  • Netz­anschluss

    400 V, dreiphasig

    Bis 11 kW genügt die Anmeldung beim Netz­betreiber. Für 22 kW braucht es eine Genehmigung des Netz­betreibers.

  • Absicherung

    LS-Schalter C oder B 20 A, für 22 kW 40 A

    Eigene Zuleitung mit 3-poligem Leitungs­schutz­schalter. Den Querschnitt legt der Elektriker fest.

    Ein FI-Schutz­schalter Typ A genügt, die 6-mA-DC-Fehler­strom­erkennung ist eingebaut.

  • Lade­kabel

    5 m, fest angeschlagen

    Planen Sie den Montageort so, dass der Stecker bequem die Ladeklappe erreicht.

  • Solar­strom

    Zusatz­gerät nötig

    Dafür ist ein Energie­zähler am Haus­anschluss nötig (siehe Beschreibung). Er misst den Überschuss, der Elektriker installiert ihn mit.

  • § 14a EnWG

    über den Freigabe­kontakt (Laden pausiert) oder einen Energie­manager über Modbus TCP (Lizenz Active Load Balancing)

    Netz­betreiber dürfen steuerbare Verbraucher wie Wallboxen bei Engpässen kurzzeitig drosseln. Dafür gibt es einen günstigeren Netzentgelt-Tarif.

  • Netzwerk

    LAN · Mobilfunk

    Mit eigener SIM-Karte ist kein WLAN am Stellplatz nötig.

    Für LAN braucht es ein Netzwerk­kabel zum Stellplatz, am besten gleich mit der Zuleitung verlegen.

  • Montage

    Wand oder Standfuß, innen und außen

    Mit Schutzart IP55 ist die Eve Single Pro-Line DE gegen Staub und Strahlwasser geschützt und kann innen wie außen montiert werden.

    Sie arbeitet bei −25 bis +40 °C.

    Ohne passende Wand steht sie auf einem Standfuß aus dem Zubehör.

Wichtig: Die Installation muss ein Elektro­fach­betrieb übernehmen, der beim Netz­betreiber eingetragen ist. Er legt Zuleitung und Absicherung nach den Gegebenheiten vor Ort fest und kümmert sich in der Regel auch um die Anmeldung.

Unsere Anschluss-Sets zum Mitbestellen

Installation gleich mitbuchen

Montage und Inbetrieb­nahme durch einen Fachbetrieb in Ihrer Nähe, zum Festpreis. Bald direkt mit der Wallbox bestellbar.

in Vorbereitung

Technische Daten

Angaben laut Hersteller

Art.-Nr. WB-1072-5

Hersteller
Alfen
Hersteller-Nr.
904460127
Absicherung
LS-Schalter C oder B 20 A, für 22 kW 40 A
Max. Lade­leistung
11 kW, auf 22 kW erweiterbar
Ladestrom
max. 16 A durch die Elektro­fach­kraft (ACE Service Installer oder MyEve-App)
Netz­anschluss
400 V, 3-phasig
Lade­anschluss
festes Typ-2-Kabel, 5 m
Schutzart
IP55 · IK10
Fehler­strom­schutz
6 mA DC-Erkennung integriert, FI Typ A vorschalten
Betriebs­temperatur
−25 bis +40 °C
Montage
Wand oder Standfuß, innen und außen
Maße
373 × 242 × 216 mm
Gewicht
7 kg
Besonderheiten
Lade­kabel 5 m fest angeschlagen; vor Auslieferung auf 16 A (11 kW) eingestellt; 3,5-Zoll-Farbdisplay; Eichrecht-Messkapsel mit Zähler­stand und öffentlichem Schlüssel im Seitenfenster; RJ11-Eingang dient entweder dem Freigabe­kontakt oder einem P1-Zähler für Active Load Balancing

Im Liefer­umfang

  • Alfen Eve Single Pro-Line DE mit fest angeschlagenem 5-m-Typ-2-Lade­kabel
  • RFID-Karte
  • Wandhalterung (dient als Bohrschablone)
  • Installationshandbuch und Benutzerhandbuch
  • Karte mit Passwort
  • Montage-Set: 4 Schrauben 5 × 50 mm, 4 Dübel 8 mm, 6 Torx-Schrauben M4 × 8 mm für die Frontabdeckung, 4 Muttern und 4 Unterlegscheiben M8, Torx-T20-Schlüssel
  • Kabelverschraubungen: 1 × M32, 2 × M25, Reduzierring M32 auf M25, Kontermutter
  • RS-485-Stecker

Eigenschaften im Überblick

Leistung und Anschluss

Max. Lade­leistung
11 kWvorhanden
Auf 22 kW erweiterbar
Javorhanden
Lade­anschluss
festes Kabelvorhanden
Kabellänge
5 mvorhanden

Bedienung und Zugang

App-Steuerung
Javorhanden
Netzwerk­anbindung
LAN · Mobilfunkvorhanden
Autorisierung
Freigabe­kontakt · RFIDvorhanden

Energie und Messung

Energie­zähler
Eich­rechts­konformvorhanden
Lade­protokolle
Export je Boxvorhanden
Dienst­wagen-Abrechnung
gute Voraus­setzungenvorhanden
PV-Überschuss­laden
mit Zusatz­gerätmit Zusatz­gerät oder extern
Phasen­umschaltung
automatischvorhanden
Last­management
statisch · dynamisch mit Zusatz­gerät · dynamisch über Energie­managermit Zusatz­gerät oder extern
Dynamischer Stromtarif
über Energie­managermit Zusatz­gerät oder extern

Schnitt­stellen und Zukunft

Schnitt­stellen
OCPP · Modbusvorhanden
ISO 15118-20
Neinnicht vorhanden
Bi­direktionales Laden
neinnicht vorhanden
  • vorhanden
  • mit Zusatz­gerät oder extern
  • nicht vorhanden

Häufige Fragen zur Alfen Eve Single Pro-Line DE

Kann ich mit der Eve Single Pro-Line DE Solar­strom laden?

Ja, zusammen mit einem Energie­zähler am Haus­anschluss (siehe Beschreibung). Er misst den Überschuss; die Box lädt dann bevorzugt mit Solar­strom.

Weil sie automatisch zwischen ein- und dreiphasig umschaltet, lädt sie schon ab etwa 1,4 kW Überschuss.

Brauche ich ein Lade­kabel?

Nein. Das Lade­kabel (5 m) ist fest angeschlagen.

Eignet sich die Eve Single Pro-Line DE für die Abrechnung meines Dienst­wagens?

Gute Voraus­setzungen für die Dienst­wagen-Abrechnung (nur wenn ausschließlich der Dienst­wagen an der Box lädt). Maßgeblich sind die Vorgaben Ihres Arbeitgebers.

Die Box ist eich­rechts­konform und liefert signierte Messwerte; abgerechnet wird über ein passendes Backend.

Kann die Eve Single Pro-Line DE mit einem dynamischen Stromtarif laden?

Ja, mit einem Energie­manager wie EVCC. Die Box selbst kennt die Preise nicht; der Energie­manager steuert sie nach dem Strompreis.

Wie läuft die Installation ab?

In vier Schritten:

  1. Anmeldung beim Netz­betreiber.
  2. Der Elektriker legt eine eigene Zuleitung, sichert sie ab und stellt die Lade­leistung passend ein. Absicherung laut Hersteller: LS-Schalter C oder B 20 A, für 22 kW 40 A.
  3. Montage an der Wand oder auf einem Standfuß.
  4. Einrichten per App: mit LAN oder Mobilfunk verbinden, RFID-Chips anlernen.
Passt die Eve Single Pro-Line DE zu meinem Elektroauto?

Typ 2 ist der europäische Standard. Praktisch alle in Deutschland verkauften Elektroautos und Plug-in-Hybride laden daran.

Wie schnell Ihr Auto lädt, hängt auch von dessen Ladegerät ab.

Was unterscheidet die Alfen Wallbox 11 kW mit Kabel von der Pro-Line DE mit Buchse?

Zähler, Display, RFID und Netzwerk sind gleich. Diese Ausführung hat ein fest angeschlagenes 5-m-Typ-2-Lade­kabel und ist auf 11 kW eingestellt. Die Eve Single Pro-Line DE mit Buchse hat eine Typ-2-Steck­dose für Ihr eigenes Lade­kabel und ist als 11-kW- oder 22-kW-Ausführung erhältlich. Mit 181 mm Tiefe ist sie flacher als die Kabel-Ausführung mit 216 mm.

Kann ich die Alfen Wallbox 11 kW auf 22 kW umstellen?

Ja, mit dem Alfen Upgrade Ladestrom 32 A. Die Box ist dasselbe Gerät wie die Alfen Wallbox 22 kW mit Kabel, vor der Auslieferung aber auf 11 kW (16 A) eingestellt. Das Upgrade ist ein Lizenzschlüssel: Ihre Elektro­fach­kraft trägt ihn im ACE Service Installer oder im Backend ein, danach lädt die Box mit 32 A, also mit 22 kW. Für 22 kW braucht es eine Genehmigung des Netz­betreibers und eine dafür ausgelegte Zuleitung; Alfen nennt einen Leitungs­schutz­schalter mit 40 A.

Brauche ich für die Alfen Wallbox 11 kW eine Genehmigung?

Nein, eine Wallbox mit 11 kW melden Sie beim Netz­betreiber nur an. Eine Genehmigung braucht es erst über 12 kVA, also etwa bei 22 kW.

Welche Absicherung braucht die Alfen Wallbox 11 kW?

Eine eigene Zuleitung mit Leitungs­schutz­schalter Typ B oder C, Alfen nennt dafür 20 A. Davor gehört ein FI-Schutz­schalter Typ A mit 30 mA; Gleich­fehler­ströme ab 6 mA erkennt die Box selbst. Absicherung und Querschnitt legt Ihre Elektro­fach­kraft fest.

Wie verbindet sich die Eve Single Pro-Line DE mit dem Backend?

Per LAN-Kabel oder per Mobilfunk. Für Mobilfunk braucht die Box eine SIM-Karte, die Sie von Ihrem Backend-Anbieter bekommen; Ihre Elektro­fach­kraft legt sie bei der Installation ein. Die App Eve Connect nutzen Sie im Heimnetz über das LAN-Kabel.

Lässt sich die Eve Single Pro-Line DE nach § 14a EnWG steuern?

Ja, über den Freigabe­kontakt: Öffnet das Signal des Netz­betreibers den Kontakt, etwa über eine Steuerbox, pausiert das Laden, solange der Kontakt offen ist. Alternativ steuert ein Energie­manager die Box über Modbus TCP, dafür braucht sie die Lizenz Active Load Balancing. Die Anleitung von Alfen zum Freigabe­kontakt (englisch) finden Sie bei den Downloads.

Produktsicherheit

Herstellerinformationen

Alfen International B.V. GPSR
Hefbrugweg 79
1332 AM Almere
Niederlande
http://www.alfen.com
