11kW Wallbox Anschluss-Set 3-Phasig – 16A
Anschluss-Set für Wallboxen bis 11 kW (16 A, 3-phasig): FI und Leitungsschutzschalter von ABB für die Absicherung in der Unterverteilung.
Dabei sind ein FI Typ A 40 A/30 mA, ein Leitungsschutzschalter B16 und Einzeladern 10 mm² mit Aderendhülsen. Die Zuleitung zur Wallbox gehört nicht zum Set.
Art.-Nr. WBZ-1000-11
Passt zu:alle Wallboxen
79,95 €
inkl. 19 % MwSt.
zzgl. Versandkosten
Auf LagerLieferzeit: 2-4 Werktage - Sofort versandbereit
Versand mit DHLBestellungen bis 14 Uhr (Mo–Fr) versenden wir möglichst am selben Tag.
Vorrätig
Über das Wallbox Anschluss-Set 11 kW

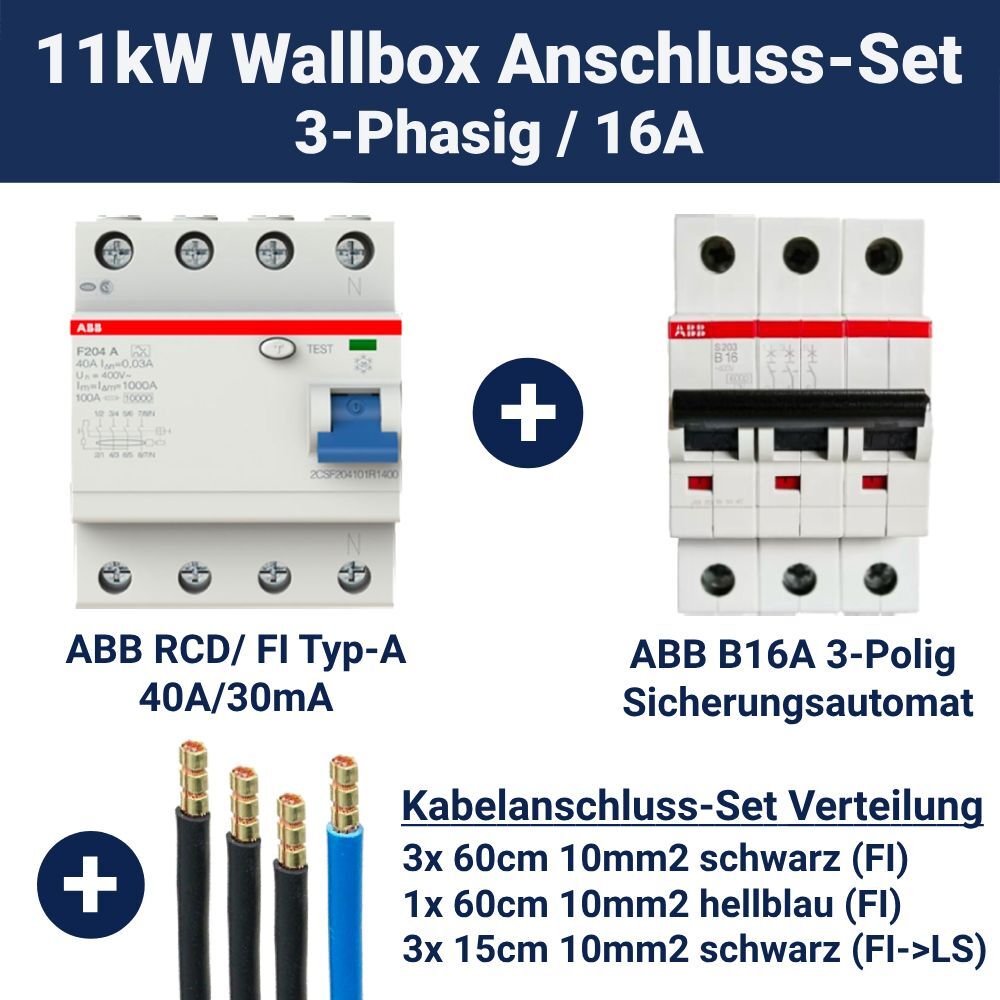

Das Wallbox Anschluss-Set 11 kW sichert eine Wallbox bis 11 kW (16 A, 3-phasig) in der Unterverteilung ab. Im Set stecken ein ABB FI-Schutzschalter F204 A (Typ A, 4-polig, 40 A, 30 mA), ein ABB Leitungsschutzschalter S203-B16 (3-polig, B16) und vorkonfektionierte Einzeladern H07V-K 10 mm² mit Aderendhülsen.
Absicherung für 11 kW und 16 A
Das Set ist für Wallboxen bis 11 kW, die dreiphasig mit 16 A laden. Welchen FI Ihre Wallbox braucht, steht in der Anleitung des Herstellers. Lädt Ihre Wallbox mit bis zu 22 kW, nehmen Sie das Wallbox Anschluss-Set 22 kW mit Leitungsschutzschalter B32.
Zuleitung und Kabelquerschnitt bei 11 kW
Die Einzeladern mit 10 mm² verdrahten nur die Schalter im Verteiler: 3 × 60 cm schwarz für L1 bis L3, 1 × 60 cm hellblau für den Neutralleiter und 3 × 15 cm schwarz als Brücke vom FI zum Leitungsschutzschalter. Die Zuleitung zur 11-kW-Wallbox gehört nicht dazu. Ihren Kabelquerschnitt legt die Elektrofachkraft fest.
Anschluss nur durch eine Elektrofachkraft. Sie setzt FI und Leitungsschutzschalter in die Unterverteilung (den Sicherungskasten), verlegt die Zuleitung und übernimmt das Anschließen der Wallbox.

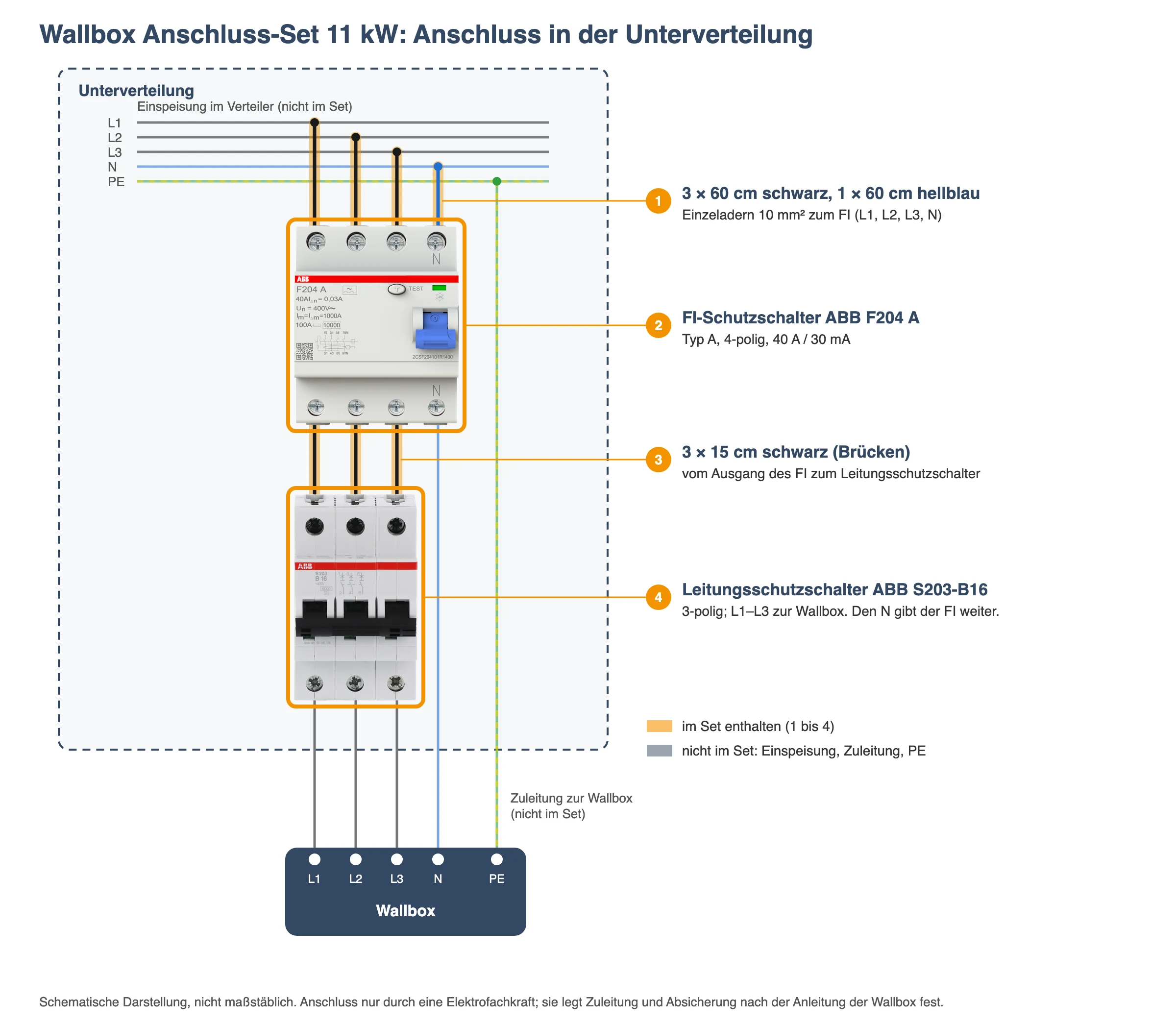

Anschlussplan für das Set
Passt zu diesen Wallboxen
Das Anschluss-Set 11 kW bieten wir zu jeder Wallbox in unserem Shop an.
Technische Daten
Angaben laut Hersteller
Art.-Nr. WBZ-1000-11
- Fehlerstromschutzschalter

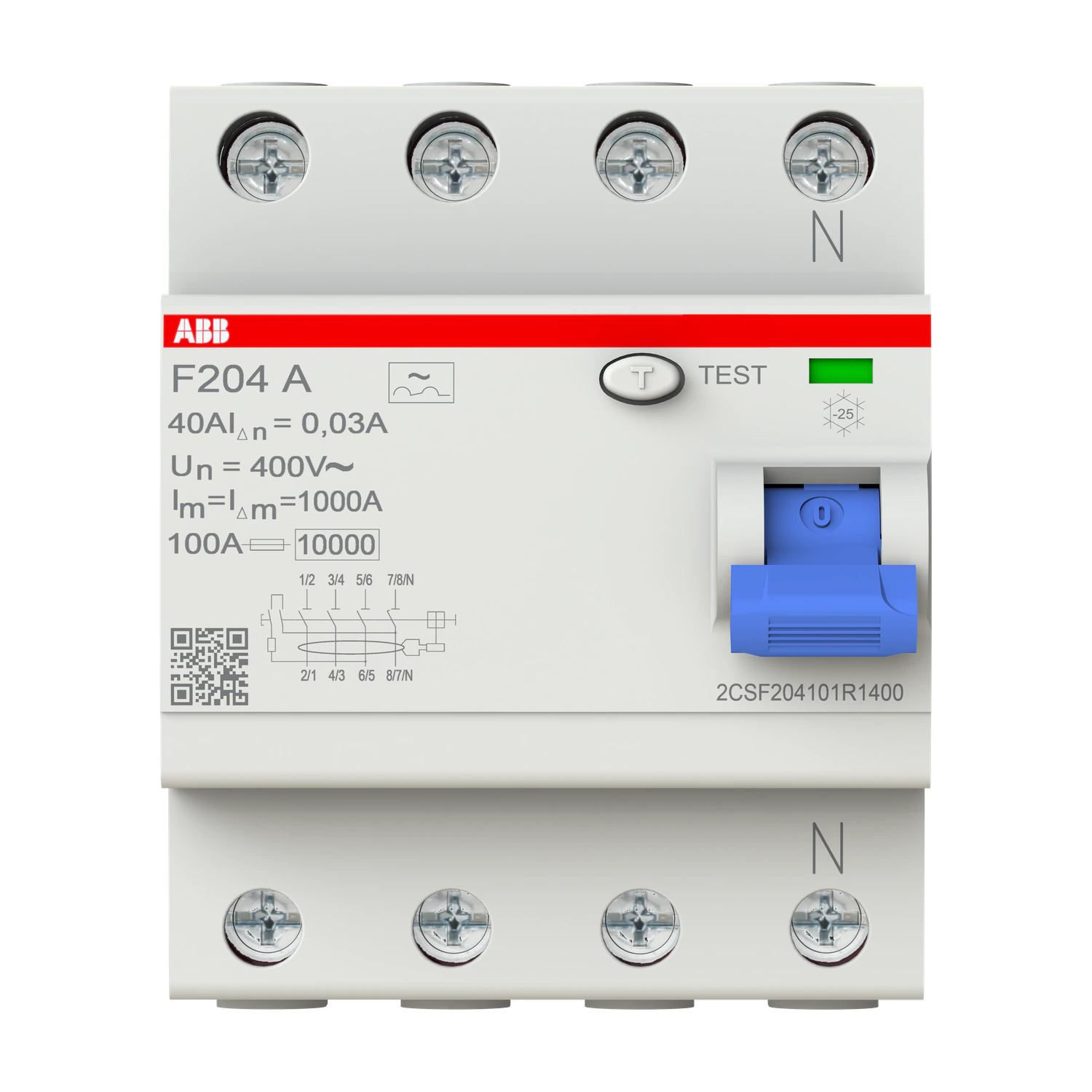

- ABB F204 A-40/0,03: Typ A, 4-polig, 40 A, 30 mA, 4 TE
- Leitungsschutzschalter

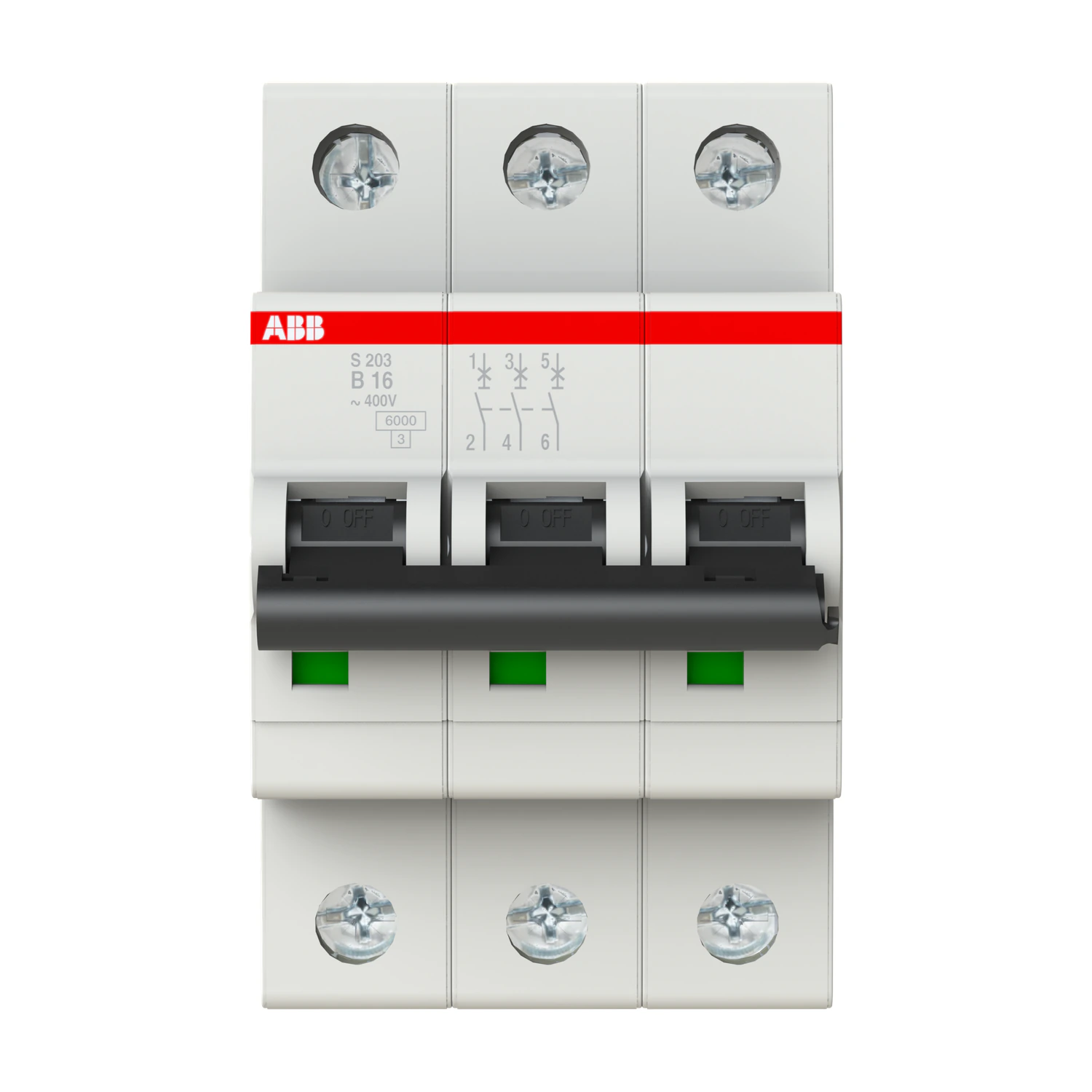

- ABB S203-B16: 3-polig, Charakteristik B, 16 A, Schaltvermögen 6 kA, 3 TE
- Einzeladern
- H07V-K, 10 mm², feindrähtig, mit Aderendhülsen
- Montage
- Hutschiene im Zählerschrank oder in der Unterverteilung

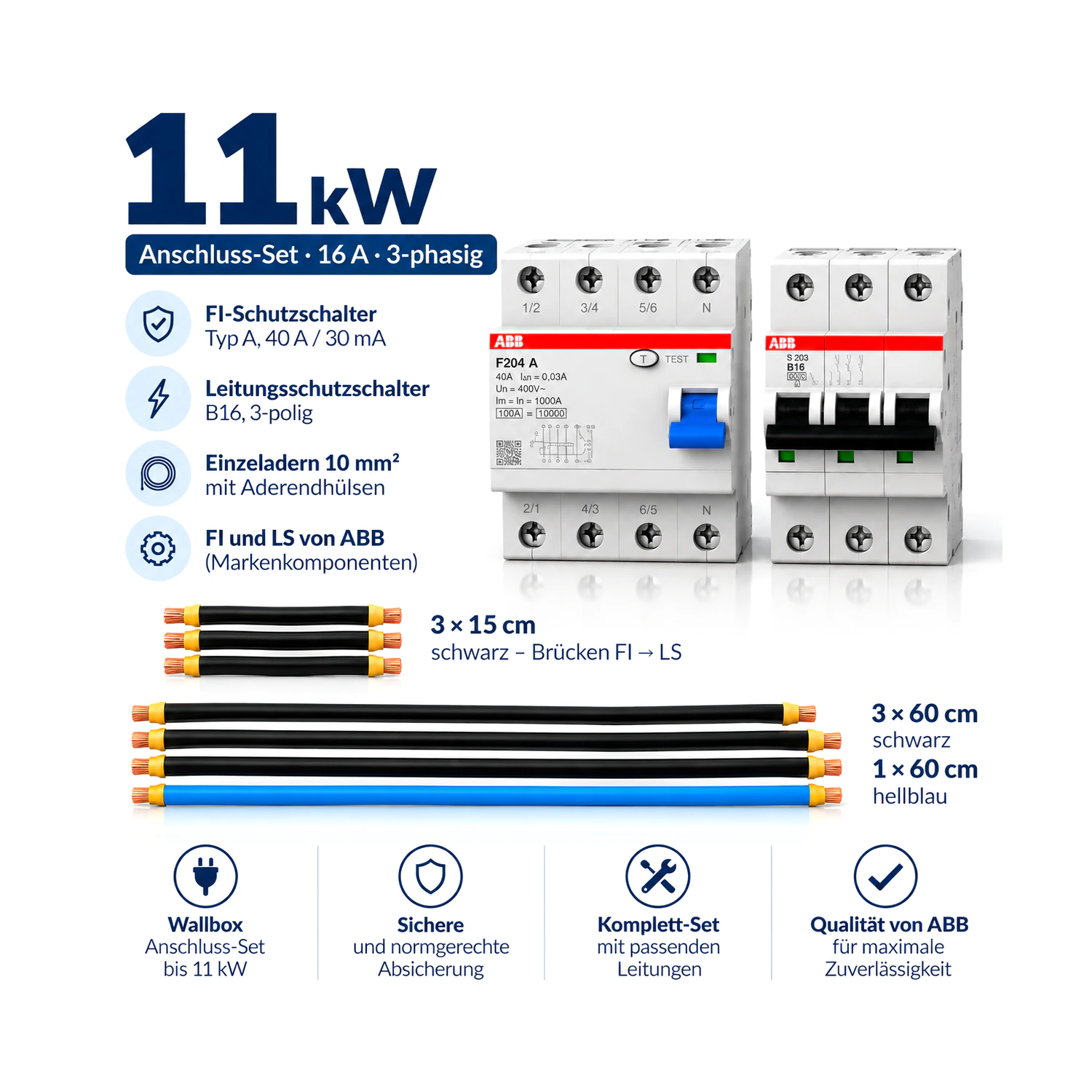

Im Lieferumfang

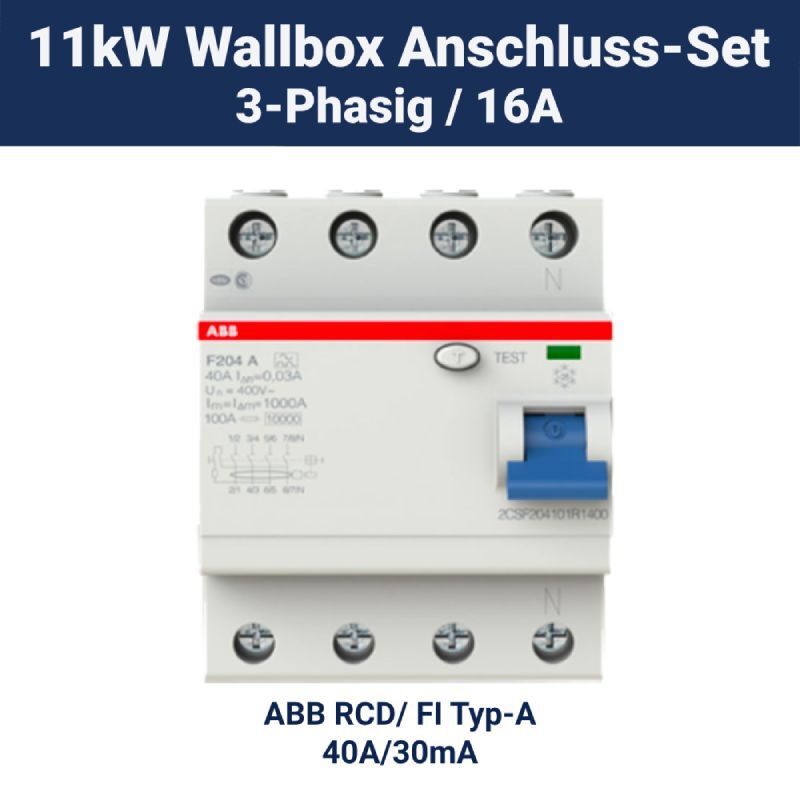

- 1 ABB FI-Schutzschalter F204 A-40/0,03

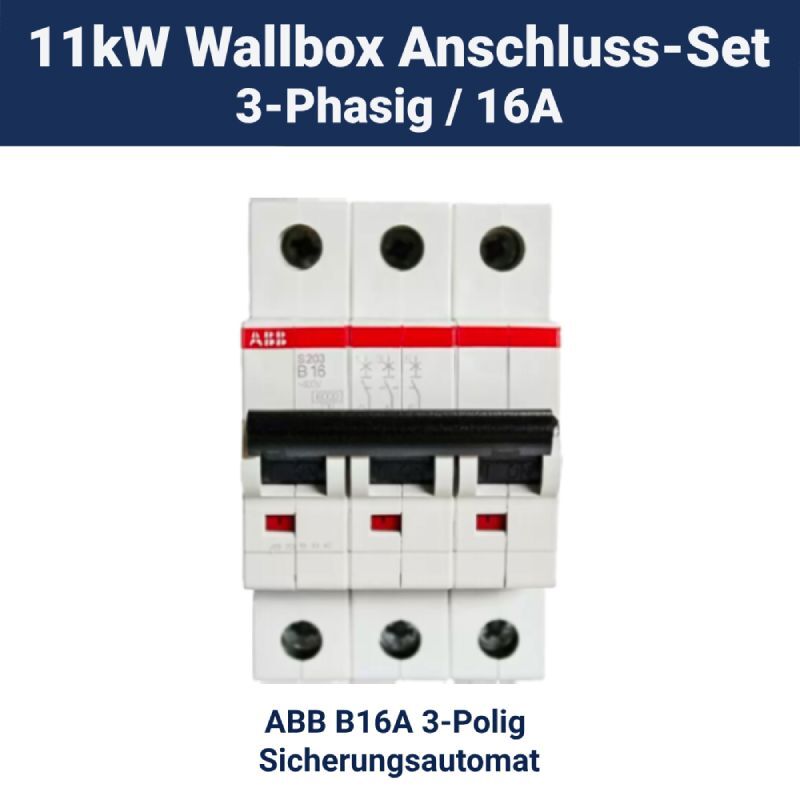

- 1 ABB Leitungsschutzschalter S203-B16
- 3 Einzeladern 60 cm schwarz (L1, L2, L3)
- 1 Einzelader 60 cm hellblau (N)
- 3 Einzeladern 15 cm schwarz (Brücke FI zum Leitungsschutzschalter)
Häufige Fragen
Was ist im Wallbox Anschluss-Set 11 kW enthalten?
Ein ABB FI-Schutzschalter F204 A (Typ A, 4-polig, 40 A, 30 mA), ein ABB Leitungsschutzschalter S203-B16 (3-polig, Charakteristik B, 16 A) und Einzeladern H07V-K mit 10 mm² und Aderendhülsen: 3 × 60 cm schwarz für L1 bis L3, 1 × 60 cm hellblau für den Neutralleiter und 3 × 15 cm schwarz als Brücke vom FI zum Leitungsschutzschalter.
Welche Absicherung brauche ich für eine 11-kW-Wallbox?
Eine 11-kW-Wallbox lädt dreiphasig mit 16 A. Für die Absicherung enthält das Set einen Leitungsschutzschalter B16 und einen FI mit 30 mA. Welche Absicherung Ihre Wallbox genau braucht, wählt Ihre Elektrofachkraft nach deren Anleitung.
Welcher FI passt zur 11-kW-Wallbox: Typ A oder Typ B?
Im Set ist ein FI Typ A. Er genügt nur, wenn die Wallbox Gleichfehlerströme ab 6 mA selbst erkennt (6-mA-DC-Fehlerstromerkennung). Ob Ihre Wallbox das kann und welchen FI sie braucht, steht in der Anleitung des Herstellers. Vorgeschaltet ist ein FI immer: Er schützt die Zuleitung zur Wallbox.
Warum ist im Set ein Leitungsschutzschalter B und nicht C?
Im Set steckt ein B16, weil er bei gleichem Überlastschutz schon bei kleineren Kurzschlussströmen sicher abschaltet (80 A statt 160 A). Damit bleibt mehr Reserve für längere Zuleitungen. Einige Hersteller, etwa go-e und Alfen, lassen B oder C zu. Schreibt die Anleitung Ihrer Wallbox Charakteristik C vor, gilt die Anleitung. Dann setzt Ihre Elektrofachkraft einen C-Automaten ein.
Gibt es einen Anschlussplan für das Wallbox Anschluss-Set 11 kW?
Ja, das Schaltbild unter der Beschreibung zeigt den Anschluss des 11-kW-Sets in der Unterverteilung: Die 60-cm-Adern führen L1 bis L3 und den Neutralleiter zum FI, die drei 15-cm-Brücken verbinden den FI mit dem Leitungsschutzschalter. Von dort gehen L1 bis L3 zur Wallbox, den Neutralleiter gibt der FI weiter. Das Schaltbild ist schematisch, den Anschluss in Ihrem Verteiler plant Ihre Elektrofachkraft.
Ist die Zuleitung zur 11-kW-Wallbox im Set, und welchen Kabelquerschnitt braucht sie?
Nein, die Zuleitung zur Wallbox ist nicht im Set. Die 10 mm² gelten nur für die Einzeladern im Verteiler. Den Kabelquerschnitt der Zuleitung legt Ihre Elektrofachkraft für Ihre Anlage fest.
Reicht das Set für eine Wallbox mit mehr als 11 kW?
Nein. Der Leitungsschutzschalter B16 ist für 16 A, das sind 11 kW bei drei Phasen. Für Wallboxen bis 22 kW mit 32 A gibt es das Anschluss-Set 22 kW mit Leitungsschutzschalter B32.
Wer darf das Set einbauen?
Anschluss nur durch eine Elektrofachkraft.
