22kW Wallbox Anschluss-Set 3-Phasig – 32A
Anschluss-Set für Wallboxen bis 22 kW (32 A, 3-phasig): FI und Leitungsschutzschalter von ABB für die Absicherung in der Unterverteilung.
Dabei sind ein FI Typ A 40 A/30 mA, ein Leitungsschutzschalter B32 und Einzeladern 10 mm² mit Aderendhülsen. Die Zuleitung zur Wallbox gehört nicht zum Set.
Art.-Nr. WBZ-1000-12
Passt zu:alle Wallboxen
89,95 €
inkl. 19 % MwSt.
zzgl. Versandkosten
Auf LagerLieferzeit: 2-4 Werktage - Sofort versandbereit
Versand mit DHLBestellungen bis 14 Uhr (Mo–Fr) versenden wir möglichst am selben Tag.
Vorrätig
Über das Wallbox Anschluss-Set 22 kW

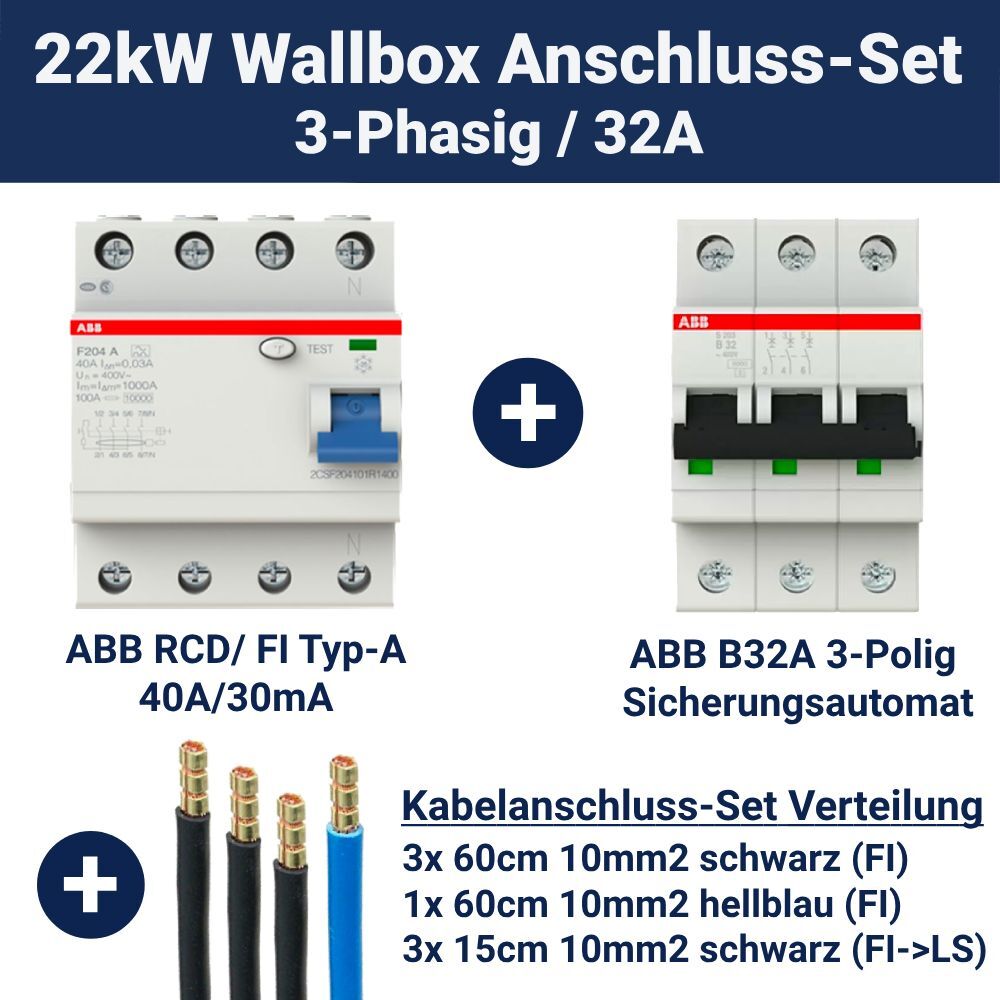

Das Wallbox Anschluss-Set 22 kW sichert eine Wallbox bis 22 kW (32 A, 3-phasig) in der Unterverteilung ab. Dazu gehören ein ABB FI-Schutzschalter F204 A (Typ A, 4-polig, 40 A, 30 mA), ein ABB Leitungsschutzschalter S203-B32 (3-polig, B32) und vorkonfektionierte Einzeladern H07V-K 10 mm² mit Aderendhülsen.
Absicherung für 22 kW und 32 A
Der Leitungsschutzschalter B32 ist für die 32 A einer 22-kW-Wallbox ausgelegt. Welchen FI Ihre Wallbox braucht, steht in der Anleitung des Herstellers. Das Set passt auch, wenn Sie die Zuleitung schon für eine spätere 22-kW-Wallbox vorbereiten. Für Wallboxen bis 11 kW gibt es das Wallbox Anschluss-Set 11 kW mit B16.
Zuleitung und Kabelquerschnitt bei 22 kW
Mit den Einzeladern (10 mm²) wird nur im Verteiler verdrahtet: 3 × 60 cm schwarz für L1 bis L3, 1 × 60 cm hellblau für den Neutralleiter und 3 × 15 cm schwarz als Brücke vom FI zum Leitungsschutzschalter. Die Zuleitung zur 22-kW-Wallbox ist nicht im Set. Ihren Kabelquerschnitt bestimmt die Elektrofachkraft.
Anschluss nur durch eine Elektrofachkraft. Sie baut die Schalter ein, verlegt die Zuleitung und schließt die Wallbox an.
Anschlussplan für das Set
Passt zu diesen Wallboxen
Das Anschluss-Set 22 kW bieten wir zu jeder Wallbox an, auch wenn Sie die Zuleitung schon für eine spätere 22-kW-Wallbox vorbereiten wollen.
Technische Daten
Angaben laut Hersteller
Art.-Nr. WBZ-1000-12
- Fehlerstromschutzschalter

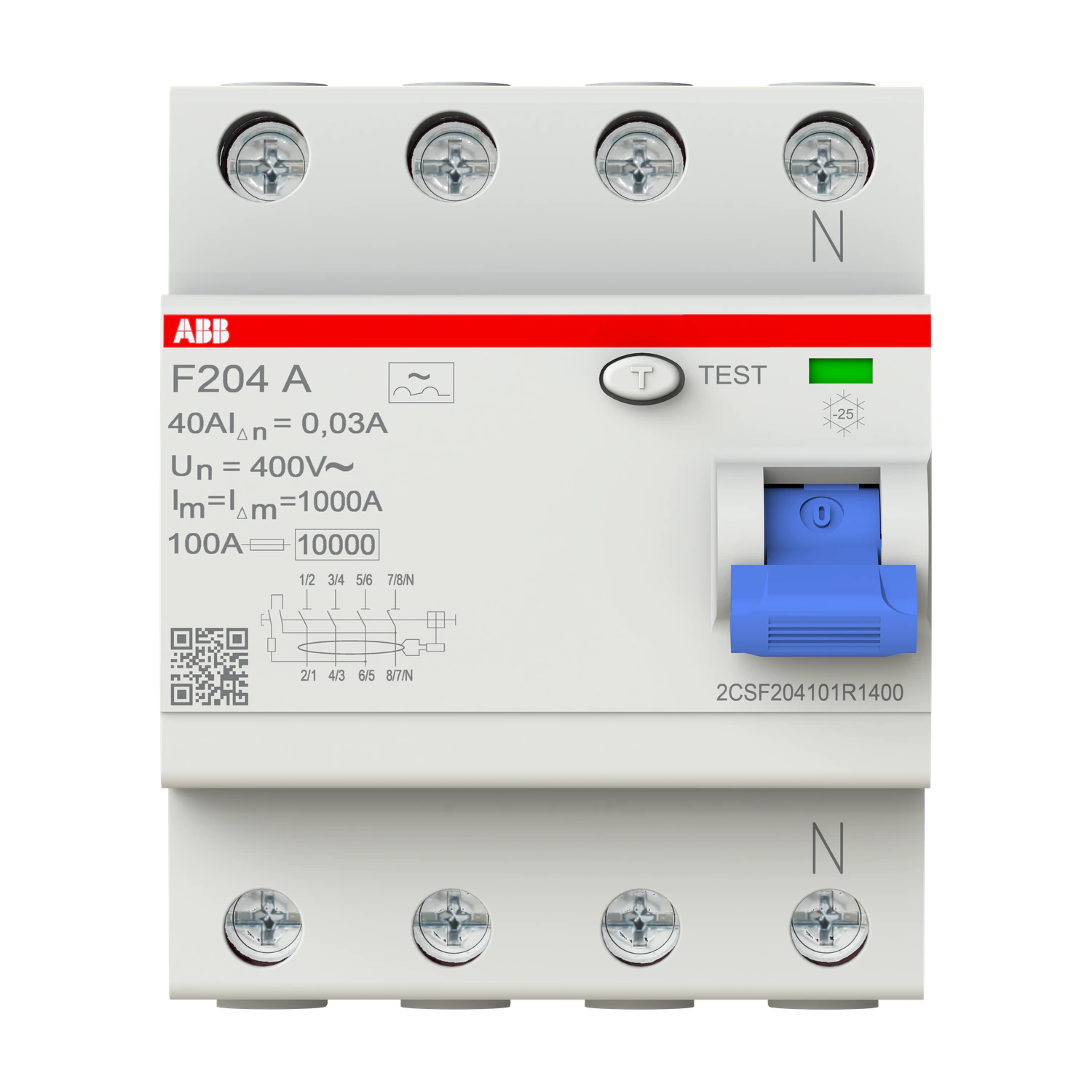

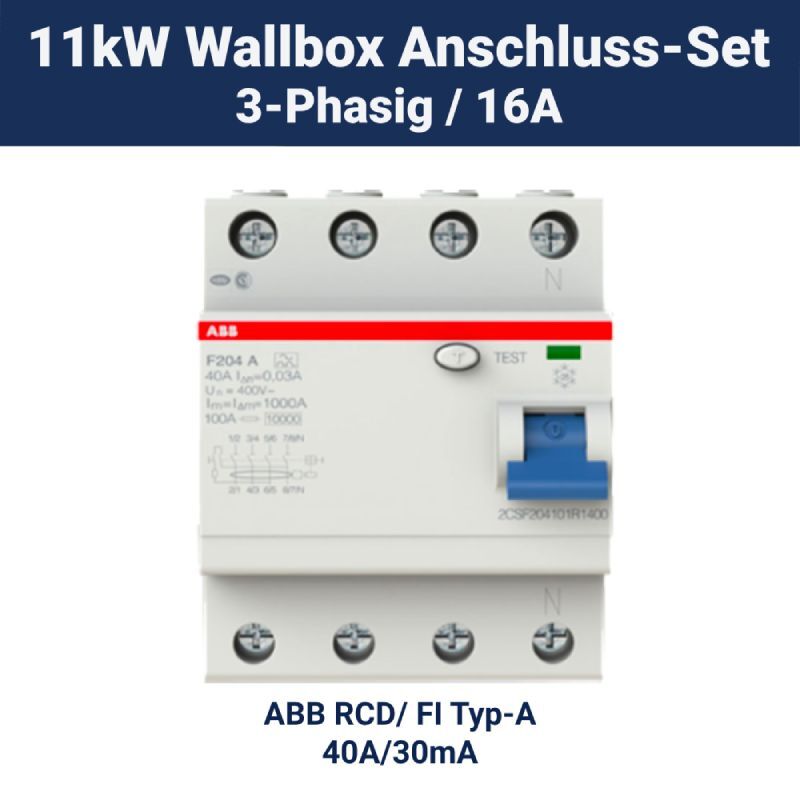

- ABB F204 A-40/0,03: Typ A, 4-polig, 40 A, 30 mA, 4 TE
- Leitungsschutzschalter

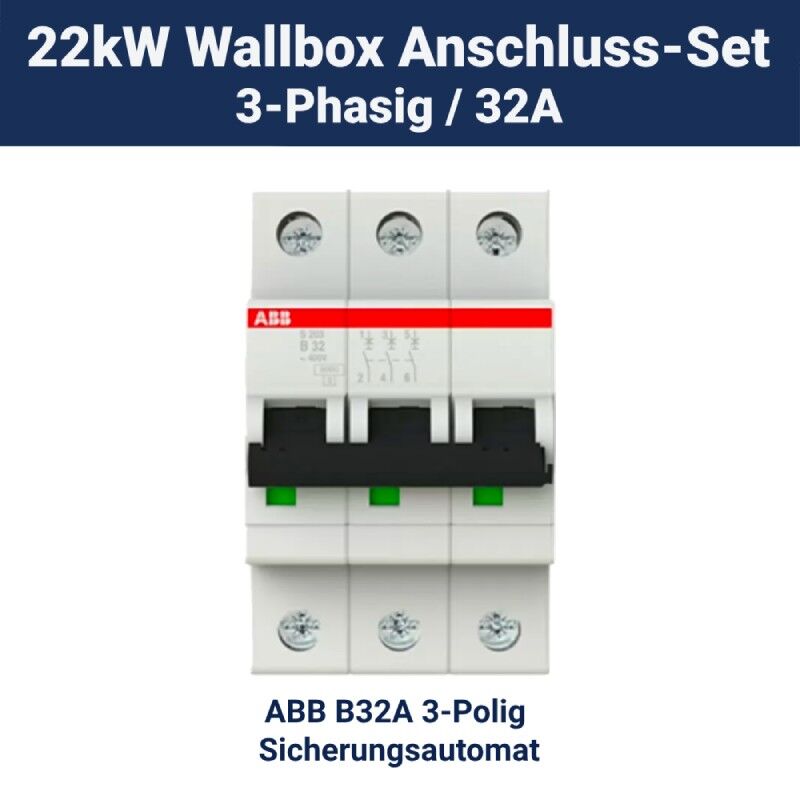

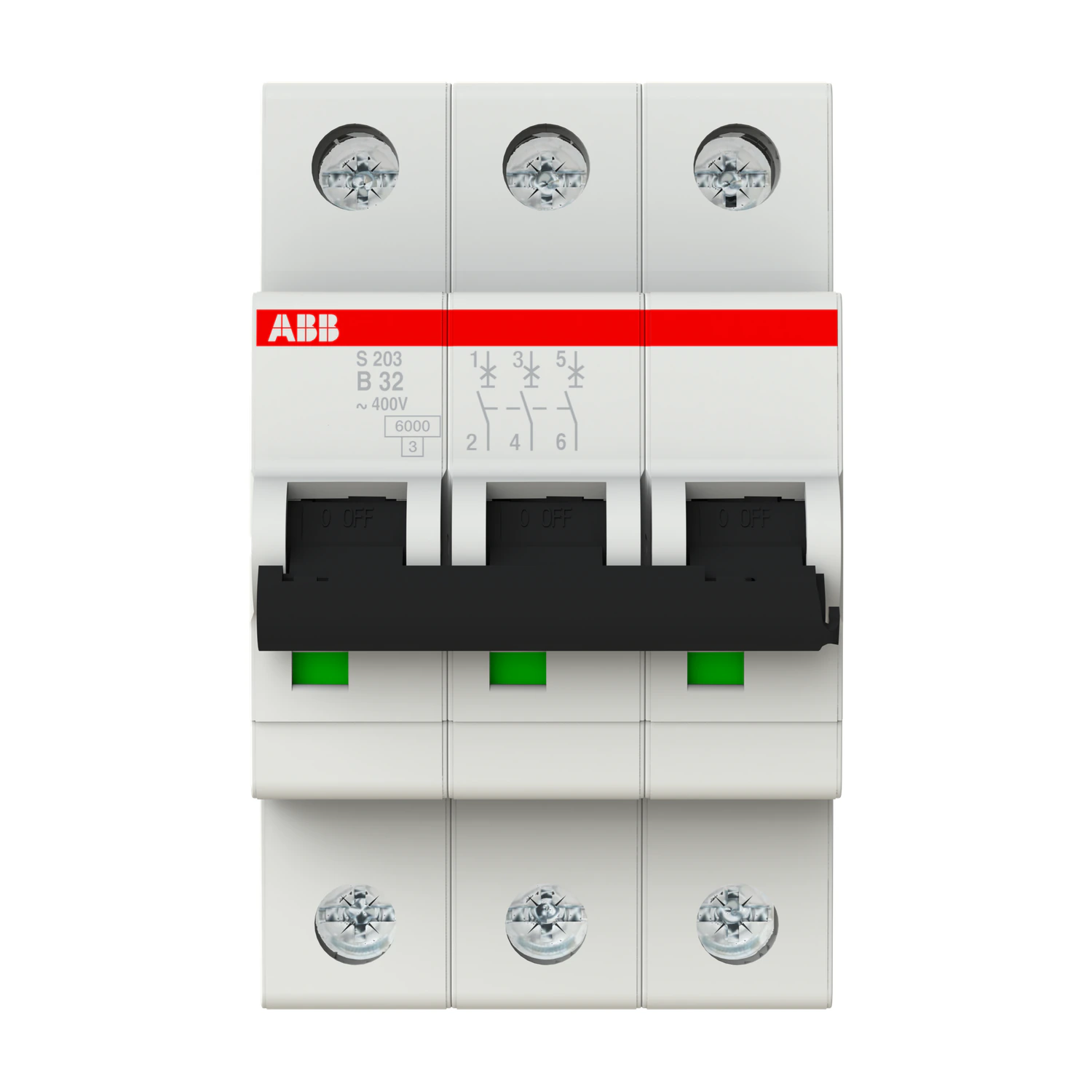

- ABB S203-B32: 3-polig, Charakteristik B, 32 A, Schaltvermögen 6 kA
- Einzeladern
- H07V-K, 10 mm², feindrähtig, mit Aderendhülsen
- Montage
- Hutschiene im Zählerschrank oder in der Unterverteilung

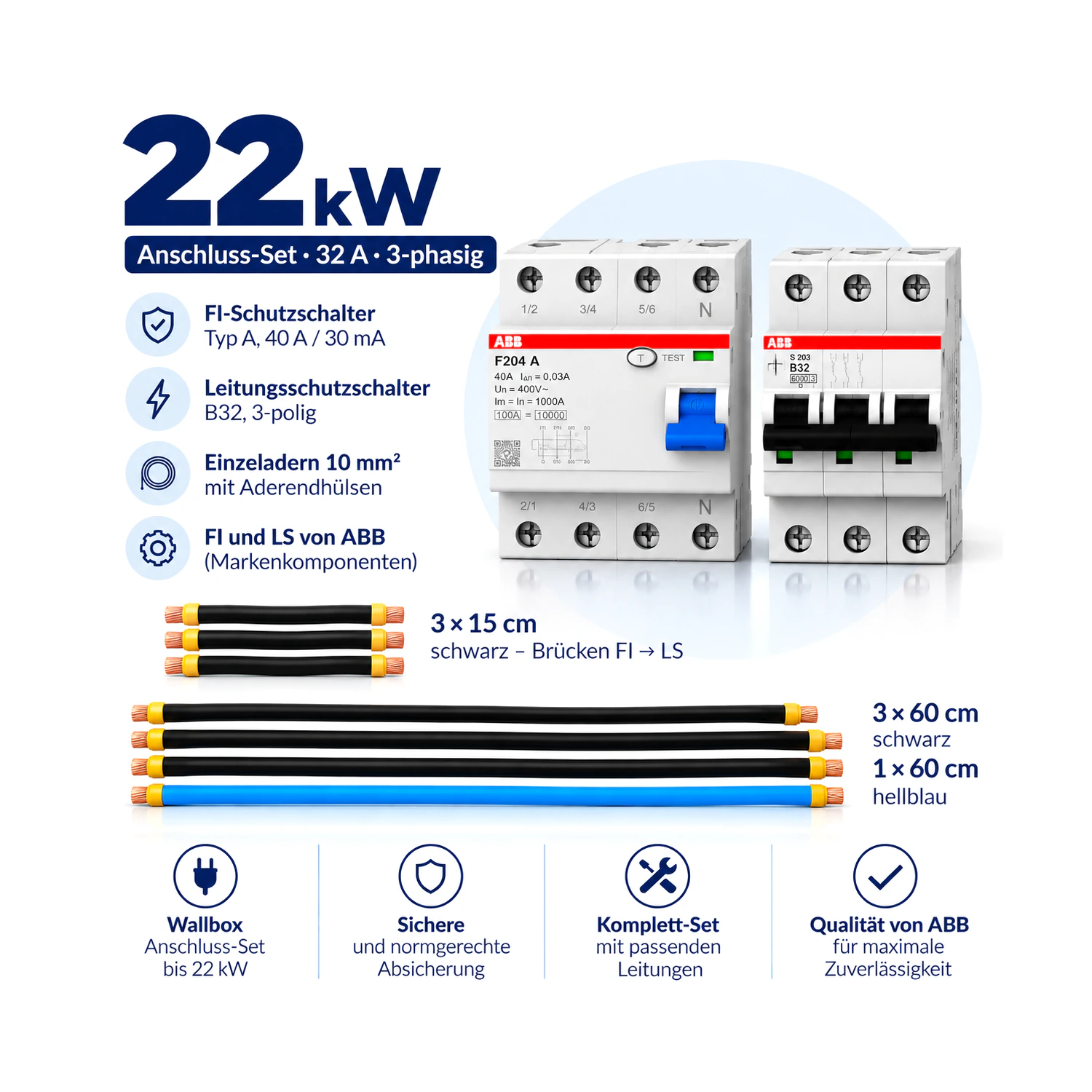

Im Lieferumfang
- 1 ABB FI-Schutzschalter F204 A-40/0,03
- 1 ABB Leitungsschutzschalter S203-B32
- 3 Einzeladern 60 cm schwarz (L1, L2, L3)
- 1 Einzelader 60 cm hellblau (N)
- 3 Einzeladern 15 cm schwarz (Brücke FI zum Leitungsschutzschalter)
Häufige Fragen
Was ist im Wallbox Anschluss-Set 22 kW enthalten, und was unterscheidet es vom 11-kW-Set?
Ein ABB FI-Schutzschalter F204 A (Typ A, 4-polig, 40 A, 30 mA), ein ABB Leitungsschutzschalter S203-B32 (3-polig, Charakteristik B, 32 A) und Einzeladern H07V-K mit 10 mm² und Aderendhülsen: 3 × 60 cm schwarz, 1 × 60 cm hellblau und 3 × 15 cm schwarz. Vom 11-kW-Set unterscheidet es sich nur im Leitungsschutzschalter: dort B16, hier B32.
Welche Absicherung brauche ich für eine 22-kW-Wallbox?
Eine 22-kW-Wallbox lädt dreiphasig mit 32 A. Das Set sichert sie mit einem Leitungsschutzschalter B32 und einem FI mit 30 mA ab. Welche Absicherung Ihre Wallbox genau braucht, wählt Ihre Elektrofachkraft nach deren Anleitung.
Welcher FI passt zur 22-kW-Wallbox?
Im Set ist ein FI Typ A mit 40 A und 30 mA. Ein FI Typ A genügt nur, wenn die Wallbox Gleichfehlerströme ab 6 mA selbst erkennt (6-mA-DC-Fehlerstromerkennung). Ob Ihre Wallbox das kann und welchen FI sie braucht, steht in der Anleitung des Herstellers. Ein vorgeschalteter FI gehört in jedem Fall dazu, er schützt die Zuleitung zur Wallbox.
Welche Zuleitung und welchen Kabelquerschnitt brauche ich für 22 kW?
Die Zuleitung ist nicht im Set. Die 10 mm² gelten nur für die Einzeladern im Verteiler, nicht für die Zuleitung zur 22-kW-Wallbox. Den Kabelquerschnitt legt Ihre Elektrofachkraft für Ihre Anlage fest.
Gibt es einen Anschlussplan für das Wallbox Anschluss-Set 22 kW?
Ja, das Schaltbild unter der Beschreibung zeigt den Anschluss des 22-kW-Sets mit Leitungsschutzschalter B32 in der Unterverteilung: Die 60-cm-Adern führen L1 bis L3 und den Neutralleiter zum FI, die drei 15-cm-Brücken verbinden den FI mit dem Leitungsschutzschalter. Von dort gehen L1 bis L3 zur Wallbox, den Neutralleiter gibt der FI weiter. Das Schaltbild ist schematisch, den Anschluss in Ihrem Verteiler plant Ihre Elektrofachkraft.
Kann ich die Zuleitung schon für eine spätere 22-kW-Wallbox auslegen?
Ja, genau deshalb bieten wir das 22-kW-Set zu jeder Wallbox an. Ihre Elektrofachkraft legt die Zuleitung dann gleich für 32 A aus.
Warum ist im Set ein Leitungsschutzschalter B und nicht C?
Im Set steckt ein B32, weil er bei gleichem Überlastschutz schon bei kleineren Kurzschlussströmen sicher abschaltet (160 A statt 320 A). Damit bleibt mehr Reserve für längere Zuleitungen. Einige Hersteller, etwa go-e und Alfen, lassen B oder C zu. Schreibt die Anleitung Ihrer Wallbox Charakteristik C vor, gilt die Anleitung. Dann setzt Ihre Elektrofachkraft einen C-Automaten ein.
Passt das Set, wenn der Hersteller eine andere Vorsicherung nennt?
Im Set ist ein Leitungsschutzschalter B32. Nennt die Anleitung Ihrer Wallbox einen kleineren Wert oder eine andere Charakteristik, sichert Ihre Elektrofachkraft die Wallbox danach ab; dieser Leitungsschutzschalter passt dann nicht.
Wer darf das Set einbauen?
Anschluss nur durch eine Elektrofachkraft.
