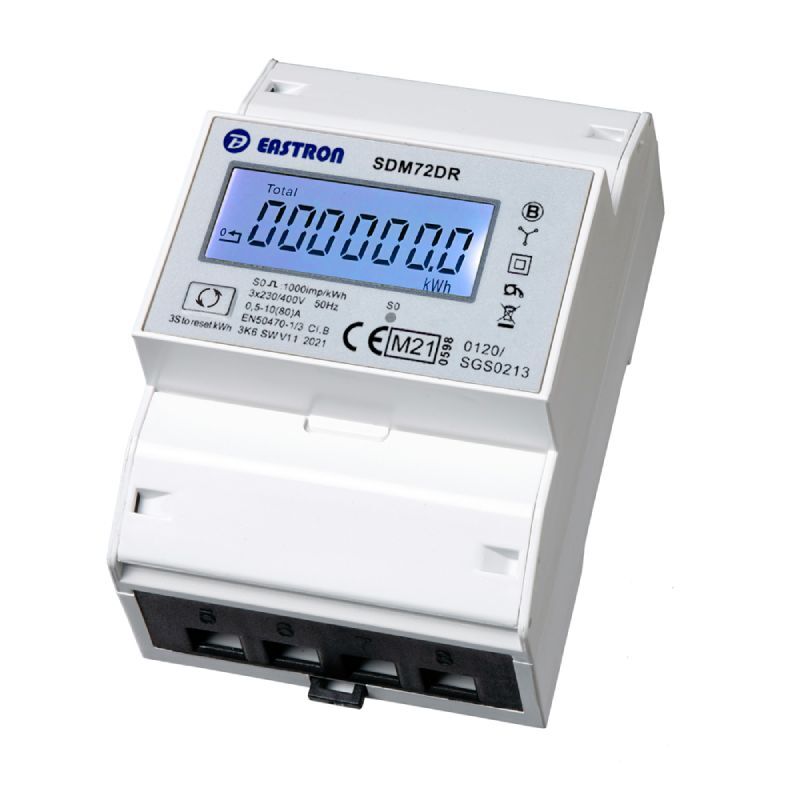

Dreiphasiger MID-Stromzähler für die Hutschiene: Der Eastron SDM72DR misst direkt bis 80 A und erfasst den Ladestrom Ihrer Wallbox getrennt vom Haus.
Das beleuchtete Display zeigt den Gesamtstand, einen rücksetzbaren Tageszähler und die aktuelle Leistung. Ein S0-Ausgang gibt die Werte an einen Datenlogger weiter. Der Einbau gehört in die Hände einer Elektrofachkraft.
Art.-Nr. WBZ-3010-1
Passt zu:Energy Control Senec DesignSenec Pro SEnergy Control PlusMaxiCharger AC CompactCharger Gemini 11 kWCharger Gemini 2.0 22 kWHome Proconnect.homeCharger Connect 2 11 kWCharger Connect 2 11 kW 7,5 mzappiCharger Connect 2 22 kWCharger Connect 2 22 kW 7,5 mCharger Coreconnect.solareSat r10 BaseENECTOR G2alle ansehen
69,95 €
inkl. 19 % MwSt.
zzgl. Versandkosten
Auf LagerLieferzeit: 2-4 Werktage - Sofort versandbereit
Versand mit DHLBestellungen bis 14 Uhr (Mo–Fr) versenden wir möglichst am selben Tag.
Vorrätig
Eastron SDM72DR
MID-Zähler für die Hutschiene.Ladestrom getrennt erfassen.
Der Eastron SDM72DR ist ein dreiphasiger MID-Zähler für den Zählerschrank. Vor die Wallbox gesetzt, zeigt er, wie viel Strom Ihr Auto geladen hat, getrennt vom übrigen Hausverbrauch.
- MID-ZählerGenauigkeitsklasse B
- Dreiphasig bis 80 Apasst für 11 und 22 kW
- ElektrofachkraftEinbau im Zählerschrank
KenndatenArt.-Nr. WBZ-3010-1
- Strom
- 80Ahöchstens, direkt messend
- Breite
- 4TEauf der Hutschiene
- S0-Ausgang
- 1000Imp./kWhfür Datenlogger
- Eigenverbrauch
- 2Whöchstens
Über den Eastron SDM72DR
Der Eastron SDM72DR ist ein MID-Stromzähler für Drehstrom. Er sitzt im Zählerschrank auf der Hutschiene, belegt dort 4 Teilungseinheiten (72 mm) und misst direkt bis 80 A, ganz ohne Stromwandler. Vor eine Wallbox gesetzt, zählt er nur den Strom, der ins Auto fließt. So wissen Sie jederzeit, wie viele Kilowattstunden Sie geladen haben.
Wofür ein MID-Zähler vor der Wallbox?
Laden Sie einen Dienstwagen zu Hause, hilft ein eigener Zähler für den Ladestrom bei der Abrechnung mit dem Arbeitgeber. Welche Messung er akzeptiert, legt Ihr Arbeitgeber selbst fest. Besonders sinnvoll ist der SDM72DR bei Wallboxen ohne eigenen Energiezähler und bei Wallboxen, deren Zähler nicht als MID-Zähler zugelassen ist. Mehr dazu in unserem Ratgeber Dienstwagen laden und abrechnen.
Was der Zähler nicht ersetzt
Wer Ladestrom an Mieter, Gäste oder Kunden verkauft, braucht eine eichrechtskonforme Wallbox mit signierten Messwerten. Ein MID-Zähler allein reicht dafür nicht. Auch für Solarstrom-Laden und dynamisches Lastmanagement ist der SDM72DR nicht gedacht: Er hat keine Modbus-Schnittstelle, nur einen S0-Impulsausgang. Wallboxen mit eingebautem MID-Zähler finden Sie auf unserer Seite Wallbox mit MID-Zähler.
Display und Bedienung
Das LCD-Display mit Hintergrundbeleuchtung bleibt auch im dunklen Keller gut lesbar. Es zeigt den Gesamtstand in kWh, einen Tageszähler und die aktuelle Leistung in Watt. Mit der Taste wechseln Sie die Anzeige; halten Sie sie drei Sekunden gedrückt, setzen Sie den Tageszähler auf null. Der Gesamtstand bleibt dabei erhalten.
Einbau
Den Zähler baut eine Elektrofachkraft in die Zuleitung der Wallbox ein. Er ist für Netze mit drei Phasen und Neutralleiter ausgelegt (3 × 230/400 V) und passt damit zu Wallboxen mit 11 kW und mit 22 kW.
Passt zu diesen Wallboxen
HeidelbergAmperfied Heidelberg Energy Control 11 kW
- 11 kW
- festes Kabel 7,5 m
- Senec
Senec Pro S Wallbox 11 kW
- 11 kW
- festes Kabel 7,5 m
- Heidelberg
Amperfied Heidelberg Energy Control Plus Wallbox 11 kW (inkl. 5 m Ladekabel)
- 11 kW
- festes Kabel 5 m
- Heidelberg
Amperfied Heidelberg Energy Control Plus Wallbox 11 kW (inkl. 7,5 m Ladekabel)
- 11 kW
- festes Kabel 7,5 m
- Autel
Autel MaxiCharger AC Compact Wallbox 11 kW
- 22 kW
- Typ-2-Steckdose
- Zähler nicht geeicht
- go-e
go-e Charger Gemini Wallbox 11 kW
- 11 kW
- Typ-2-Steckdose
- Zähler nicht geeicht
- go-e
go-e Charger Gemini 2.0 Wallbox 22 kW
- 22 kW
- Typ-2-Steckdose
- Zähler nicht geeicht
- Ohme
Ohme Wallbox 11 kW
- 11 kW
- festes Kabel 5 m
- Zähler nicht geeicht
Technische Daten
Angaben laut Hersteller
Art.-Nr. WBZ-3010-1
- Hersteller
- Eastron
- Messung
- dreiphasig mit Neutralleiter, 3 × 230/400 V, 50 Hz
- Strom
- direkt messend, 0,5–10 (80) A
- Genauigkeit
- MID-Zähler, Klasse B (EN 50470-3)
- Anzeige
- LCD mit Hintergrundbeleuchtung: Gesamt-kWh, rücksetzbarer Tageszähler, Leistung in W
- S0-Ausgang
- 1000 Imp./kWh, 5–24 V, höchstens 27 mA
- Eigenverbrauch
- höchstens 2 W
- Schutzart
- IP51 (Einbau im Schrank)
- Betriebstemperatur
- −25 bis +55 °C
- Montage
- Hutschiene 35 mm im Zählerschrank (4 TE)
- Maße
- 100 × 72 × 66 mm
- Gewicht
- 0,3 kg
- Besonderheiten
- Keine Modbus-Schnittstelle, nur S0-Ausgang; nicht für Solarstrom-Laden oder Lastmanagement
Im Lieferumfang
- 1 Eastron SDM72DR MID-Energiezähler
Downloads und Anleitungen
Häufige Fragen
Wofür brauche ich einen MID-Zähler vor der Wallbox?
Er erfasst den Ladestrom getrennt vom übrigen Haus. Das hilft vor allem beim Dienstwagen. Welche Messung Ihr Arbeitgeber für die Abrechnung akzeptiert, legt er selbst fest. Mehr dazu im Ratgeber „Dienstwagen laden und abrechnen“.
Kann ich damit Ladestrom an Mieter, Gäste oder Kunden abrechnen?
Nein. Dafür ist eine eichrechtskonforme Wallbox nötig, die jeden Ladevorgang mit signierten Messwerten erfasst. Der SDM72DR zeigt nur den Zählerstand an.
Reicht der Zähler für eine 22-kW-Wallbox?
Ja. Er misst direkt bis 80 A je Phase, eine 22-kW-Wallbox zieht höchstens 32 A.
Kann meine Wallbox mit dem Zähler Solarstrom laden?
Nein. Der SDM72DR hat keine Modbus-Schnittstelle, die Wallboxen und Energiemanager dafür lesen. Er gibt nur S0-Impulse aus, etwa für einen Datenlogger. Für Solarstrom brauchen Sie den passenden Zähler oder Energiemanager Ihrer Wallbox.
Darf ich den Zähler selbst einbauen?
Nein. Der Einbau in den Zählerschrank gehört in die Hände einer Elektrofachkraft. Sie setzt den Zähler auf die Hutschiene und schließt die Zuleitung der Wallbox an.
Was zeigt das Display an?
Den Gesamtstand in kWh, einen Tageszähler und die aktuelle Leistung in Watt. Den Tageszähler setzen Sie mit drei Sekunden Tastendruck zurück, der Gesamtstand lässt sich nicht löschen.
Was unterscheidet den SDM72DR vom SDM72D-M?
Der SDM72D-M hat eine RS485-Schnittstelle (Modbus), der SDM72DR nicht. Er gibt nur S0-Impulse aus.
