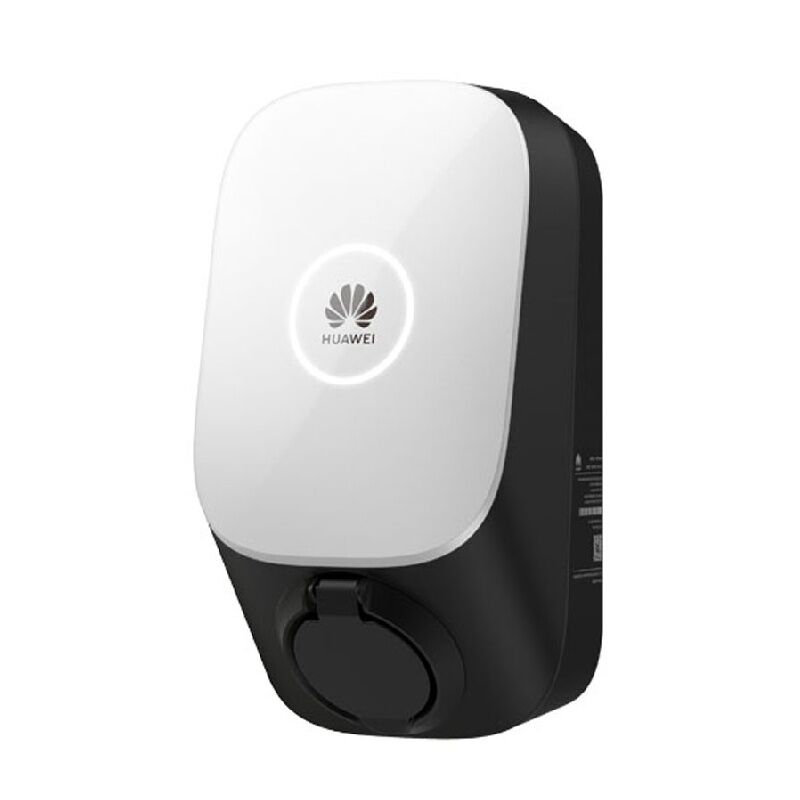

Huawei SmartCharger Wallbox 22kW Seitenansicht

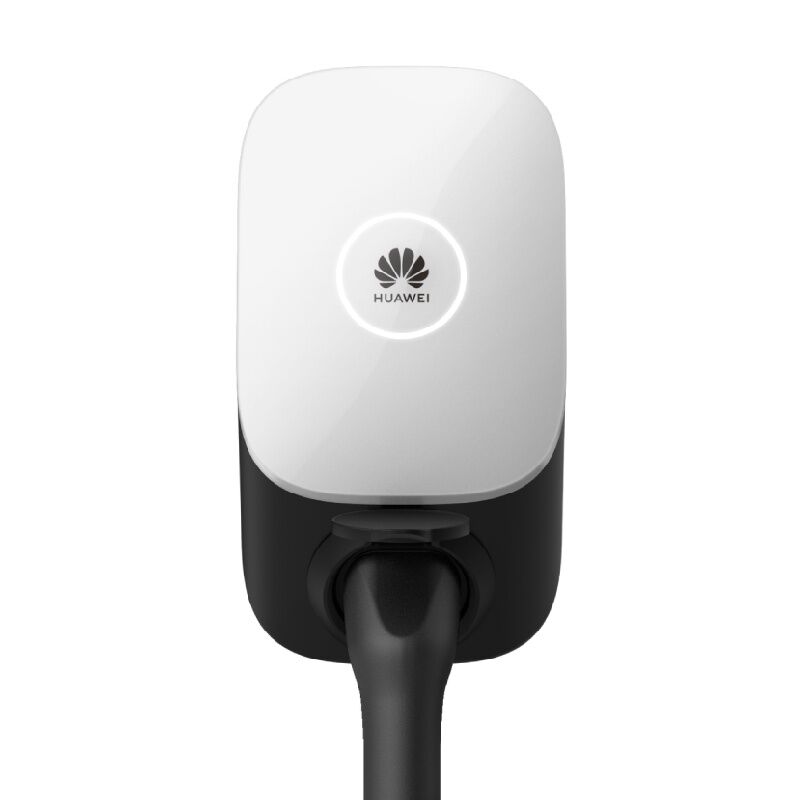

Huawei SmartCharger Wallbox 22kW inkl. Typ-2 Buchse

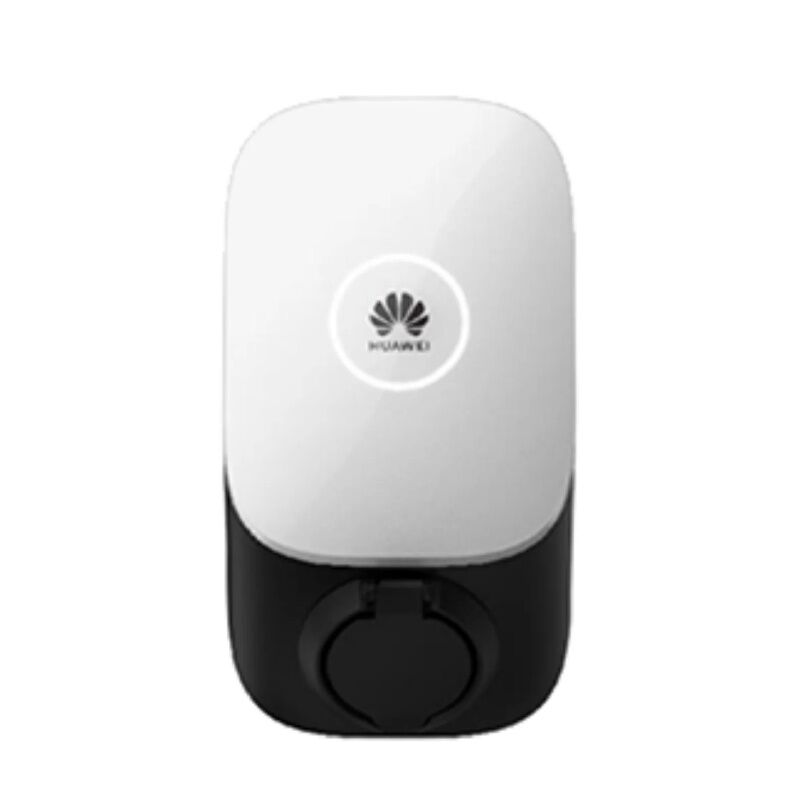

Huawei SmartCharger Wallbox 22kW Frontansicht

Huawei Smart Charger Wallbox 22kW
inkl. Typ-2 Buchse – LAN/WLAN + BT + RFID + APP

599,00 €

inkl. 19 % MwSt. zzgl. Versandkosten

Intelligentes PV-Überschussladen
Automatische Phasenumschaltung (1-Phasig / 3-Phasig)
Kommunikation über WLAN oder LAN
Autorisierung über RFID oder Bluetooth
Integrierter AC + DC Fehlerstromschutz

Lieferzeit: Lieferzeit unbekannt

Nicht vorrätig

Artikelnummer: WB-1187-1 Kategorien: Huawei, Wallboxen, 22kW Wallboxen Schlagwörter: 22kW, RFID, WLAN, LAN, Bluetooth, PV-Laden, Typ2-Buchse

Beschreibung

Huawei Smart Charger Wallbox 22kW

Die Huawei Smart Charger Wallbox 22 kW ist die perfekte Ladelösung für den privaten Bereich. Mit einer Ladeleistung von bis zu 22 kW ermöglicht sie ein schnelles, effizientes Laden von Elektrofahrzeugen. Dank integrierter RFID-Authentifizierung, LAN- und WLAN-Konnektivität sowie der Huawei FusionSolar App ist die Steuerung besonders komfortabel. In Kombination mit einem Huawei Smart Power Sensor oder Huawei EMMA unterstützt die Wallbox das PV-Überschussladen, um überschüssigen Solarstrom optimal zu nutzen und den PV-Eigenverbrauch zu erhöhen. Ihr modernes, kompaktes Design und die wetterfeste Bauweise (IP54) machen sie ideal für den Innen- und Außenbereich. Perfekt für alle, die ihre Ladeinfrastruktur intelligent und nachhaltig gestalten möchten.

Ladestation mit bis zu 32 A (22 kW) Leistung (Limitierbar auf 11kW)
Ladeleistung einstellbar von 1,4kW (1-Phasig) bis 22kW (3-Phasig)
Intelligentes PV-Überschussladen
Automatische Phasenumschaltung (1-Phasig / 3-Phasig)
Betriebsmodi: manuelles Laden, zeitgesteuertes Laden, PV-Überschussladen
Einfache Installation im Innen- oder Außenbereich
App-Steuerung via Huawei FusionSolar App
Konnektivität über LAN oder WLAN
Autorisierung der Ladevorgänge über RFID, Bluetooth / App oder Autostart
Flexible Typ-2 Buchse inkl. Ladekabel Verriegelung (z.B. dauerhaft aktivierbar über APP)
Anbindung an Huawei SmartDongle und Smart Power Sensor oder EMMA
LED Statusanzeige

Installation der Huawei Wallbox

Die mechanische Installation der Huawei SmartCharger Ladestation gestaltet sich dank der beiliegenden Montageanleitung sehr einfach. Die Rückplatte der Huawei Wallbox wird an 4 Punkten mit passenden Schrauben an den Montageuntergrund (z.B. Mauerwerk = Dübeln) befestigt. Die Kabeleinführung kann von oben, unten oder hinten mit maximal 10mm² Kabeln erfolgen. Durch die Schutzklasse IP54 und dem stabilen, langlebigen und stoßfestem Gehäuse kann der Huawei Smart Charger problemlos im Außenbereich installiert werden.Dank des bereits integriertem DC-Fehlerstromsensors wird für die elektrische Installation der Ladestation lediglich der passende Leitungsschutzschalter (Sicherungsautomat), sowie ein günstiger Standard FI Typ-A benötigt.

Huawei SmartCharger Wallbox 22kW Montageplatte Installation

Huawei SmartCharger Wallbox 22kW Montageplatte

Kopplung & Konfiguration der Huawei Wallbox

Für das intelligente PV-Überschussladen ist entweder der Huawei Smart Power Sensor (DTSU666-H) oder die Huawei EMMA erforderlich. Die Kopplung in das Huawei-System erfolgt wahlweise über WLAN oder den LAN-Anschluss.

Damit die Geräte miteinander kommunizieren können, müssen sich alle Komponenten (Huawei-Wallbox, kompatibler Wechselrichter mit SmartDongle / EMMA) im selben Netzwerk befinden.

Im Huawei Fusion Portal sollten alle Geräte vorab auf den aktuellen Softwarestand gebracht werden. Zudem ist in den Einstellungen die Funktion „Modbus-TCP“ zu aktivieren. Anschließend kann die Wallbox über den Einrichtungsassistenten in der FusionSolar-App hinzugefügt werden.

Die verfügbaren Lademodi der Huawei Wallbox

Manuelles Laden

Im manuellen Lademodus startet der Ladevorgang sofort nach dem Anschluss des Fahrzeugs. Dieser Modus nutzt die verfügbare Energie aus dem Netz oder der PV-Anlage, ohne eine zeitliche Steuerung oder Priorisierung von PV-Überschüssen.

Merkmale:

Sofortiges Laden nach Anschluss des Fahrzeugs
Nutzt Netzstrom und PV-Strom (sofern verfügbar)
Ideal für spontane Ladevorgänge

Zeitgesteuertes Laden

Der zeitgesteuerte Lademodus ermöglicht es, Ladezeiten im Voraus festzulegen. Dies ist besonders praktisch, um von günstigen Stromtarifen (z.B. Nachtstrom) zu profitieren oder das Laden an den eigenen Tagesablauf anzupassen.

Merkmale:

Individuelle Ladepläne definierbar (Start-/Endzeit)
Ideal für die Nutzung von Niedrigtarifzeiten
Spart Stromkosten durch gezielte Ladezeiten

PV-Überschussladen

Der Modus für PV-Überschussladen nutzt überschüssigen Solarstrom aus deiner PV-Anlage, um das Fahrzeug zu laden. Hierfür ist der Huawei Smart Power Sensor oder EMMA erforderlich, der den Energiefluss misst und das Ladeverhalten entsprechend steuert.

Merkmale:
