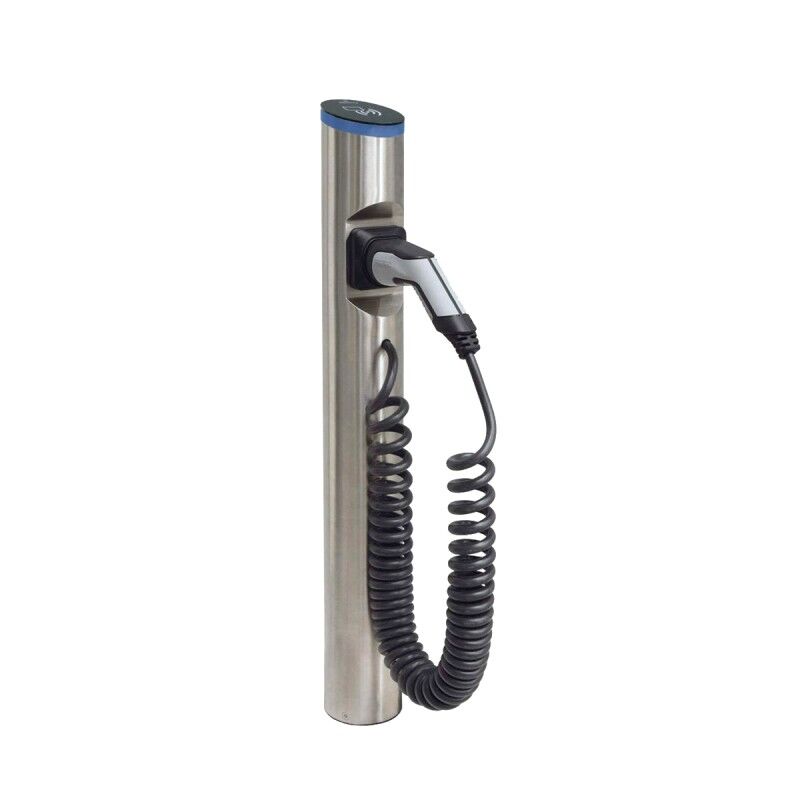

Hesotec Ladesäule eSat r20 Smart 22kW inkl. 4m Spiralladekabel – RFID | LAN+WLAN | MID
Hesotec Ladesäule eSat r20 Smart 22 kW aus Edelstahl, mit fest angeschlagenem 4-m-Spiralladekabel und eingebautem MID-Zähler.
Das Laden geben Sie per RFID-Karte oder eCC-App frei, ins Netz geht die Säule per LAN oder WLAN. Sie steht frei auf dem mitgelieferten Fundamentgestell und ist nach IP54 für draußen gebaut.
Art.-Nr. WB-1121-4-1Hersteller-Nr. 00010101-01EAN 4260676731400
Das Wichtigste auf einen Blick
Lädt mit bis zu 22 kW
auf 11 kW begrenzbarSo schnell, wie Ihr Auto es zulässt. Viele E-Autos laden zu Hause mit höchstens 11 kW – dafür lässt sich die Säule begrenzen.
Was ist das?
Bis 11 kW wird eine Ladesäule beim Netzbetreiber nur angemeldet. Darüber braucht sie seine Genehmigung.
Ladekabel fest angeschlagen
✓ 4 m KabelEinfach einstecken und laden: Das Kabel ist fest an der Säule angeschlagen und immer griffbereit.
Was ist das?
Am Kabelende sitzt ein Typ-2-Stecker, der Standard für E-Autos in Europa.
Lädt mit Ihrem Solarstrom
+ Zusatzgerät nötigDie Säule nutzt den Strom vom Dach, den Ihr Haus gerade nicht braucht. Dafür ist ein Energiezähler am Hausanschluss nötig (siehe Beschreibung).
Was ist das?
PV-Überschussladen: Ins Auto fließt nur Solarstrom, der sonst ins Netz ginge. Das spart Stromkosten.
MID-Zähler
✓ eingebautSie sehen genau, wie viel Strom ins Auto geflossen ist, zum Beispiel um Ladungen im Haushalt aufzuteilen.
Was ist das?
MID ist die europäische Messgeräte-Richtlinie. Ob das für die Abrechnung mit Ihrem Arbeitgeber reicht, hängt von dessen Vorgaben ab.
Steuerung per App
✓ WLAN oder LANLaden starten und stoppen, Ladezeiten planen und den Verbrauch sehen – bequem vom Handy aus.
Was ist das?
Die Säule ist per WLAN oder LAN online. Dafür nutzen Sie die App des Herstellers.
Schützt Ihren Hausanschluss
+ Zusatzgerät nötigBraucht Ihr Haus gerade viel Strom, lädt die Säule langsamer. So wird der Hausanschluss nicht überlastet.
Was ist das?
Dynamisches Lastmanagement misst dafür den Stromverbrauch im Haus. Mehrere Säulen teilen sich die Leistung auch ohne Zusatzgerät.
Ursprünglicher Preis war: 2.199,00 €2.099,00 €Aktueller Preis ist: 2.099,00 €.
inkl. 19 % MwSt.
zzgl. Versandkosten
Lieferzeit: 5-7 Werktage - Ware bereits im Zulauf
Versand mit DHL
Hesotec eSat r20 Smart
Lädt mit bis zu 22 kW.Mit MID-Zähler.
22-kW-Ladesäule mit fest angeschlagenem 4-m-Kabel, online per WLAN oder LAN. PV-Überschussladen mit Zusatzgerät.
- Dienstwagen-Abrechnunggute Voraussetzungen
- Freigabeper RFID
- SolarstromZusatzgerät nötig
Dienstwagen-Abrechnung: maßgeblich sind die Vorgaben des Arbeitgebers.
KenndatenArt.-Nr. WB-1121-4-1
- Max. Ladeleistung
- 22kWauf 11 kW begrenzbar
- Ladekabel fest angeschlagen
- 4m
- Zähler
- MID-Zähler
- Verbindung
- WLAN · LAN
ISO 15118-20 nicht bestätigt
Bidirektionales Laden nicht unterstützt
Über die Hesotec eSat r20 Smart 22 kW
Die Hesotec Ladesäule 22 kW eSat r20 Smart hat ein fest angeschlagenes 4-m-Spiralladekabel mit Typ-2-Stecker.
Hesotec electrify baut die Säule aus gebürstetem Edelstahl in Dinslaken, Made in Germany. Sie lädt mit bis zu 22 kW und hat einen eingebauten MID-Zähler. Mit 11 kW gibt es dieselbe Säule als eSat r20 Smart 11 kW.
Die Hesotec eSat r20 Smart 22 kW ist die richtige Ladesäule, wenn …
… Sie ohne Hauswand laden möchten, etwa in der Einfahrt oder auf dem Firmenparkplatz. Die 970 mm hohe Säule steht auf dem mitgelieferten Fundamentgestell, das einbetoniert wird. Mit Edelstahlgehäuse und Schutzart IP54 ist sie für draußen gebaut. Nach dem Laden hängt der Stecker in der Parkdose an der Säule. Fremdes Laden sperren Sie mit den zwei RFID-Karten oder der eCC-App aus. Der eingebaute MID-Zähler misst jede Ladung; in der App und im eLMS werten Sie die Ladevorgänge je Nutzer aus.
eSat r20 mit Spiralkabel oder eSat r10 mit Buchse?
Technik, Zähler und App sind bei beiden gleich. Bei der r20 ist das Kabel fest an der Säule. Die eSat r10 Smart 22 kW hat stattdessen eine Typ-2-Steckdose für Ihr eigenes Ladekabel. Für 22 kW braucht es bei beiden eine Genehmigung des Netzbetreibers, siehe Anmeldung der Wallbox beim Netzbetreiber. Ihre Elektrofachkraft kann die Säule in der App oder im eLMS auf 11 kW begrenzen.
Mit Ladekabel oder mit Typ-2-Steckdose?
Wie viel Ladeleistung brauchen Sie?
eSat r20 Smart 22 kW, also diese Säule.
- Passt zu IhneneSat r10 Smart 11 kW
- mit Typ-2-Steckdose
1.895,00 €Ansehen - Passt zu IhneneSat r10 Smart 22 kW
- mit Typ-2-Steckdose
1.995,00 €Ansehen - Passt zu IhneneSat r20 Smart 11 kW
- mit 4-m-Ladekabel
1.995,00 €Ansehen - Passt zu IhneneSat r20 Smart 22 kW
- mit 4-m-Ladekabel
Ursprünglicher Preis war: 2.199,00 €2.099,00 €Aktueller Preis ist: 2.099,00 €.Diese Säule
App, Lademanagement und Anbindung
Ins Netz geht die Säule per LAN-Kabel oder WLAN, eingerichtet wird sie in der eCC-App für iOS und Android. Im Verbund mehrerer Säulen verteilt das webbasierte Lademanagement eLMS die verfügbare Leistung auf die aktiven Ladepunkte. An ein Backend bindet Ihre Elektrofachkraft die Säule über OCPP 1.6 an. Ein Energiemanager wie EVCC steuert sie über Modbus TCP, auch für Solarüberschuss; zwischen ein- und dreiphasigem Laden schaltet sie dabei nicht um.
Installation und Lieferumfang
Für den Anschluss an 400 V dreiphasig nennt Hesotec einen Leitungsschutzschalter B32 und eine Zuleitung mit mindestens 5 × 6 mm². Gleichfehlerströme ab 6 mA erkennt die Säule selbst, davor gehört ein FI-Schutzschalter Typ A. Mitgeliefert werden Fundamentgestell, zwei RFID-Karten, Befestigungsmaterial, ein Kabeladapter für die Steuereingänge und der Gerätepass. Alle Hesotec-Säulen finden Sie auf unserer Hesotec-Seite.
Was die Hesotec eSat r20 Smart kann

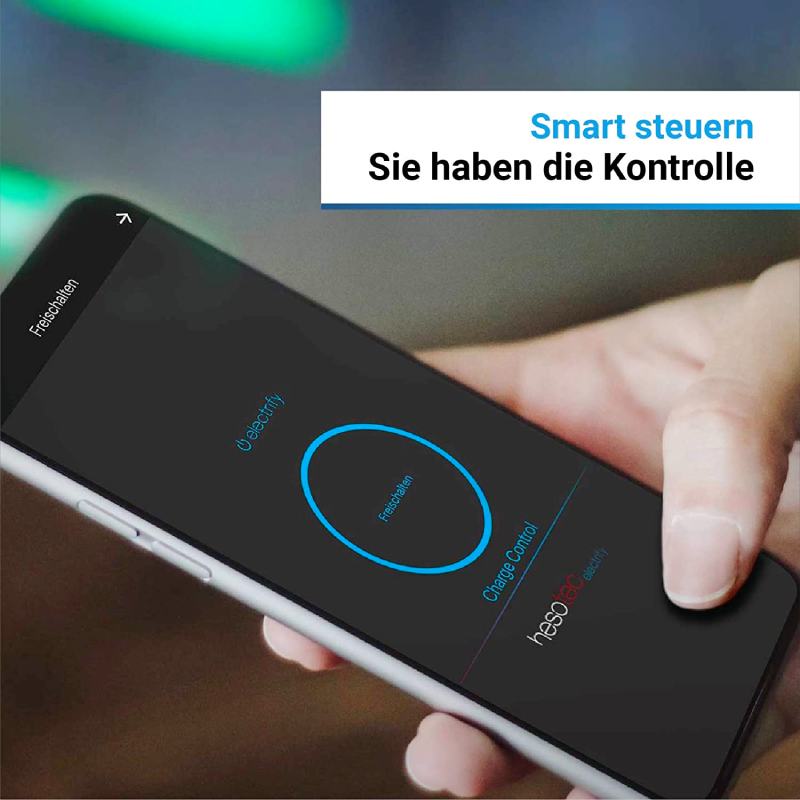

Steuerung per App
✓ AppPer App starten und stoppen Sie das Laden, stellen die Säule ein und sehen Ihre Ladevorgänge.
Online ist die Säule per WLAN oder LAN.
- WLAN
- LAN
Freigabe per RFID-Karte und App
✓ geschütztGeladen wird erst, wenn Sie den Ladevorgang per RFID-Karte oder -Chip freigeben. So lädt niemand unbefugt an Ihrer Säule.
Auch per App lässt sich das Laden freigeben.
Jeder Chip lässt sich einer Person zuordnen.
Über den Freigabekontakt gibt ein externer Schalter oder ein Steuersignal das Laden frei.
- RFID
- App-Freigabe
- Freigabekontakt
Laden mit Ihrem Solarstrom
+ Zusatzgerät nötigMit einem Zusatzgerät lädt die eSat r20 Smart bevorzugt mit Ihrem eigenen Solarstrom.
Dafür ist ein Energiezähler am Hausanschluss nötig (siehe Beschreibung).
Das Gerät misst am Hausanschluss, wie viel Strom gerade übrig ist. Die Ladesäule passt die Ladeleistung laufend daran an.
Ohne das Zusatzgerät lädt sie ganz normal mit Netzstrom.
- Zusatzgerät nötig
EVCC-Kompatibilität
Die Hesotec eSat r20 Smart lässt sich mit der Software EVCC für PV-Überschussladen steuern. EVCC startet das Laden automatisch, sobald Ihre PV-Anlage genug Leistung liefert, und passt die Ladeleistung laufend an. So kommt möglichst wenig Strom aus dem Netz. Reicht der Solarstrom nicht mehr, pausiert die Ladung und läuft später weiter. Die Säule steht als „Hesotec eSat“ auf der Liste der Geräte, die EVCC offiziell unterstützt; EVCC steuert sie über Modbus TCP. Dafür muss die Säule im Heimnetz sein. Zwischen ein- und dreiphasigem Laden schaltet EVCC bei dieser Säule nicht um.
Was ist EVCC?
Die Software EVCC ist ein Energiemanager für Zuhause. Sie läuft in Ihrem Heimnetz, zum Beispiel auf einem kleinen Rechner, und liest Solaranlage, Hausanschluss und Strompreis aus. Danach steuert sie die Ladesäule: Geladen wird bevorzugt mit Solarstrom oder dann, wenn der Strom günstig ist. EVCC ist ein unabhängiges Projekt und stammt nicht vom Hersteller der Ladesäule.

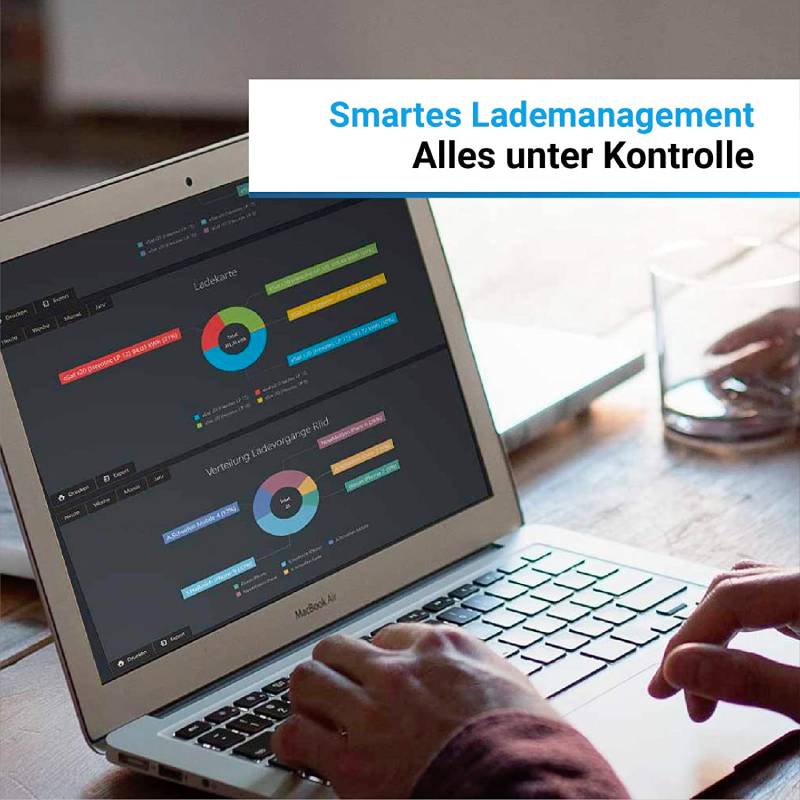

Ladeprotokolle je Nutzer
✓ ExportIhre Ladevorgänge lassen sich getrennt nach Nutzer auswerten und exportieren.
Gemessen wird mit einem MID-Zähler.
Gute Voraussetzungen für die Dienstwagen-Abrechnung. Maßgeblich sind die Vorgaben Ihres Arbeitgebers.
- Export je Nutzer
- MID-Zähler
Schützt Ihren Hausanschluss
dynamisch: + ZusatzgerätMehrere Säulen teilen sich ohne Zusatzgerät eine feste Obergrenze, zum Beispiel für einen gemeinsamen Stromkreis.
Mit einem Zusatzgerät wird daraus dynamisches Lastmanagement: Die Ladesäule berücksichtigt den aktuellen Hausverbrauch und schützt den Hausanschluss vor Überlast.
Dafür ist ein Energiezähler am Hausanschluss nötig (siehe Beschreibung).
- statisch ohne Zubehör
- dynamisch mit Zusatzgerät
Laden, wenn Strom günstig ist
+ Energiemanager nötigMit einem dynamischen Stromtarif ändert sich der Preis im Laufe des Tages.
Die eSat r20 Smart kennt die Preise nicht selbst. Ein Energiemanager, zum Beispiel EVCC, steuert sie nach dem Strompreis.
- über Energiemanager
EVCC-Kompatibilität
Mit der Software EVCC nutzen Sie die Hesotec eSat r20 Smart auch mit einem dynamischen Stromtarif. EVCC holt die aktuellen Preise Ihres Tarifs automatisch und lädt in den günstigen Stunden, auf Wunsch nur unter einem Preislimit. Im Ladeplan geben Sie Energiemenge oder Ziel-Ladestand und Abfahrtszeit an, EVCC wählt dann die günstigsten Stunden. Voraussetzung ist eine Verbindung der Säule mit Ihrem Heimnetz (Modbus TCP).
Was EVCC ist, steht im Reiter „Solarstrom“.
Passendes Zubehör für die eSat r20 Smart 22 kW
Für den Anschluss gibt es das Anschluss-Set 22 kW mit FI-Schutzschalter Typ A, Leitungsschutzschalter B32 und Kabel, ob es passt, hängt von Ihrer Hausinstallation ab. Ob Ihr Auto 22 kW aufnimmt, erklärt unsere Seite 22-kW-Wallboxen.
Installation und Voraussetzungen
Netzanschluss
400 V, dreiphasig
Bei 22 kW braucht es eine Genehmigung des Netzbetreibers. Auf 11 kW begrenzt genügt die Anmeldung.
Absicherung
LS-Schalter B 32 A, 3-polig
Zuleitung laut Hersteller laut Hersteller: mindestens 5 × 6 mm². Den Querschnitt legt der Elektriker fest.
Ein FI-Schutzschalter Typ A genügt, die 6-mA-DC-Fehlerstromerkennung ist eingebaut.
Ladekabel
4 m, fest angeschlagen
Planen Sie den Montageort so, dass der Stecker bequem die Ladeklappe erreicht.
Solarstrom
Zusatzgerät nötig
Dafür ist ein Energiezähler am Hausanschluss nötig (siehe Beschreibung). Er misst den Überschuss, der Elektriker installiert ihn mit.
§ 14a EnWG
über die digitalen Steuereingänge (Pause per externem 12-V-Signal) oder einen Energiemanager über Modbus TCP
Netzbetreiber dürfen steuerbare Verbraucher wie Wallboxen bei Engpässen kurzzeitig drosseln. Dafür gibt es einen günstigeren Netzentgelt-Tarif.
Netzwerk
WLAN · LAN
Für LAN braucht es ein Netzwerkkabel zum Stellplatz, am besten gleich mit der Zuleitung verlegen.
Montage
Säule, frei stehend auf dem mitgelieferten Fundamentgestell oder auf einem Fundament, im Freien und in Gebäuden
Mit Schutzart IP54 ist die eSat r20 Smart gegen Staub und Spritzwasser geschützt.
Sie arbeitet bei −25 bis +45 °C.
Wichtig: Die Installation muss ein Elektrofachbetrieb übernehmen, der beim Netzbetreiber eingetragen ist. Er legt Zuleitung und Absicherung nach den Gegebenheiten vor Ort fest und kümmert sich in der Regel auch um die Anmeldung.
Unsere Anschluss-Sets zum Mitbestellen
Empfohlen22 kW Wallbox Anschluss-Set 3-Phasig - 32 A
Passend zur Hesotec eSat r20 Smart mit 22 kW. Mit Leitungsschutzschalter und FI-Schutzschalter.
89,95 €In den Warenkorb11 kW Wallbox Anschluss-Set 3-Phasig - 16 A
Wenn Sie die Säule auf 11 kW begrenzen. Mit Leitungsschutzschalter und FI-Schutzschalter.
79,95 €In den Warenkorb
Installation gleich mitbuchen
Montage und Inbetriebnahme durch einen Fachbetrieb in Ihrer Nähe, zum Festpreis. Bald direkt mit der Ladesäule bestellbar.
Technische Daten
Angaben laut Hersteller
Art.-Nr. WB-1121-4-1
- Hersteller
- Hesotec
- Hersteller-Nr.
- 00010101-01
- Bauform

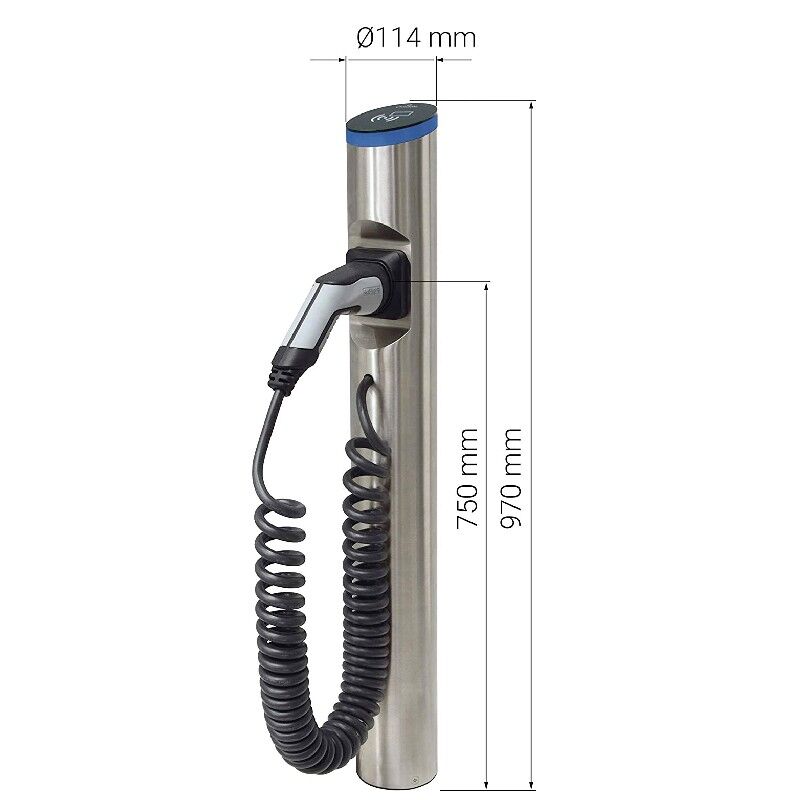

- Ladesäule aus Edelstahl, Ø 114 mm, 970 mm hoch
- Anschlusshöhe
- Parkdose für den Stecker in 750 mm Höhe; Spiralkabel schwarz
- Absicherung
- LS-Schalter B 32 A, 3-polig
- Zuleitung laut Hersteller
- mindestens 5 × 6 mm²
- Max. Ladeleistung
- 22 kW, auf 11 kW begrenzbar
- Ladestrom
- max. 32 A in der eCC-App (Einstellung „Max. Strom“) oder im Lademanagement eLMS
- Netzanschluss
- 400 V, 3-phasig
- Ladeanschluss
- festes Typ-2-Kabel, 4 m
- Schutzart
- IP54
- Fehlerstromschutz
- 6 mA DC-Erkennung integriert, FI Typ A vorschalten
- Betriebstemperatur
- −25 bis +45 °C
- Montage
- Säule, frei stehend auf dem mitgelieferten Fundamentgestell oder auf einem Fundament, im Freien und in Gebäuden
- Maße
- 970 × 114 × 114 mm
- Gewicht
- 12,7 kg
- Besonderheiten
- Ladesäule aus gebürstetem Edelstahl (VA 1.4301), Made in Germany; 360°-LED-Statusanzeige und Ambientelicht, Farbe per App wählbar; kein Display; Lüfter und Heizung im Gehäuse; vier digitale Steuereingänge (Pause, Ladeleistung 75 %, 50 %, 25 %) für ein externes 12-V-Signal; Master/Slave-Verbund per WLAN-Mesh; Lastschütz 4-polig mit Kontaktüberwachung
Im Lieferumfang
- Hesotec eSat r20 Smart 22 kW (Edelstahl gebürstet)
- Fundamentgestell zum Einbetonieren
- 2 RFID-Karten
- Schrauben und Befestigungsmaterial
- Kabeladapter für die digitalen Steuereingänge
- Gerätepass mit Zugangsdaten
Eigenschaften im Überblick
Leistung und Anschluss
- Max. Ladeleistung
- 22 kWvorhanden
- Auf 11 kW begrenzbar
- Javorhanden
- Ladeanschluss
- festes Kabelvorhanden
- Kabellänge
- 4 mvorhanden
Bedienung und Zugang
- App-Steuerung
- Javorhanden
- Netzwerkanbindung
- WLAN · LANvorhanden
- Autorisierung
- App · Freigabekontakt · RFIDvorhanden
Energie und Messung
- Energiezähler
- MID-Zählervorhanden
- Ladeprotokolle
- Export je Nutzervorhanden
- Dienstwagen-Abrechnung
- gute Voraussetzungenvorhanden
- PV-Überschussladen
- mit Zusatzgerätmit Zusatzgerät oder extern
- Phasenumschaltung
- keinenicht vorhanden
- Lastmanagement
- statisch · dynamisch mit Zusatzgerät · dynamisch über Energiemanagermit Zusatzgerät oder extern
- Dynamischer Stromtarif
- über Energiemanagermit Zusatzgerät oder extern
Schnittstellen und Zukunft
- Schnittstellen
- OCPP · Modbusvorhanden
- ISO 15118-20
- Neinnicht vorhanden
- Bidirektionales Laden
- neinnicht vorhanden
- vorhanden
- mit Zusatzgerät oder extern
- nicht vorhanden
Downloads und Anleitungen
- Datenblatt eSat r20 Smart 22 kW (Hesotec, 11/2021)PDF
- Installations- und Bedienungsanleitung eSat r20 (Hesotec)PDF
- Kurzanleitung eSat r10/r20 (Hesotec)PDF
- Montageanleitung Fundamentgestell (Hesotec)PDF
- Kurzanleitung eCC App (Hesotec, 2022)PDF
- Anleitung OCPP-Anbindung (Hesotec, 01/2023)PDF
- Konformitätserklärung eSat r10/r20 (Hesotec)PDF
Häufige Fragen zur Hesotec eSat r20 Smart
Kann ich mit der eSat r20 Smart Solarstrom laden?
Ja, zusammen mit einem Energiezähler am Hausanschluss (siehe Beschreibung). Er misst den Überschuss; die Säule lädt dann bevorzugt mit Solarstrom.
Brauche ich ein Ladekabel?
Nein. Das Ladekabel (4 m) ist fest angeschlagen.
Eignet sich die eSat r20 Smart für die Abrechnung meines Dienstwagens?
Gute Voraussetzungen für die Dienstwagen-Abrechnung. Maßgeblich sind die Vorgaben Ihres Arbeitgebers.
Die Säule hat einen MID-Zähler.
Ladeprotokolle lassen sich je Nutzer exportieren.
Kann die eSat r20 Smart mit einem dynamischen Stromtarif laden?
Ja, mit einem Energiemanager wie EVCC. Die Säule selbst kennt die Preise nicht; der Energiemanager steuert sie nach dem Strompreis.
Wie läuft die Installation ab?
In vier Schritten:
- Anmeldung beim Netzbetreiber (bei 22 kW Genehmigung).
- Der Elektriker legt die Zuleitung, sichert sie ab und stellt die Ladeleistung passend ein. Zuleitung laut Hersteller laut Hersteller: mindestens 5 × 6 mm². Absicherung laut Hersteller: LS-Schalter B 32 A, 3-polig.
- Aufstellen der Säule, frei stehend auf dem mitgelieferten Fundamentgestell oder auf einem Fundament, im Freien und in Gebäuden.
- Einrichten per App: mit WLAN oder LAN verbinden, RFID-Chips anlernen.
Passt die eSat r20 Smart zu meinem Elektroauto?
Typ 2 ist der europäische Standard. Praktisch alle in Deutschland verkauften Elektroautos und Plug-in-Hybride laden daran.
Wie schnell Ihr Auto lädt, hängt auch von dessen Ladegerät ab.
Was unterscheidet die eSat r10 Smart von der eSat r20 Smart?
Zähler, App, Netzwerk und Gehäuse sind gleich. Die r10 hat eine Typ-2-Steckdose, an die Sie Ihr eigenes Ladekabel stecken. Die r20 hat ein fest angeschlagenes Typ-2-Spiralkabel mit 4 m Länge und eine Parkdose für den Stecker.
Lädt jedes Auto an der eSat r20 Smart mit 22 kW?
Nein. Die Säule liefert bis zu 22 kW, wie viel davon ankommt, bestimmt das Bordladegerät des Autos. Nimmt Ihr Auto höchstens 11 kW auf, lädt es an der 22-kW-Säule nicht schneller.
Welche Absicherung braucht die eSat r20 Smart 22 kW?
Hesotec nennt einen eigenen Leitungsschutzschalter B32, 3-polig, und eine Zuleitung mit mindestens 5 × 6 mm². Davor gehört ein FI-Schutzschalter Typ A; Gleichfehlerströme ab 6 mA erkennt die Säule selbst. Absicherung und Querschnitt legt Ihre Elektrofachkraft fest.
Brauche ich für die eSat r20 Smart 22 kW eine Genehmigung?
Ja. Über 12 kVA, also bei 22 kW, muss der Netzbetreiber zustimmen. Eine Ladesäule mit 11 kW melden Sie nur an.
Kann ich die eSat r20 Smart 22 kW auf 11 kW begrenzen?
Ja. Den höchsten Ladestrom stellt Ihre Elektrofachkraft in der eCC-App (Einstellung „Max. Strom“) oder im eLMS ein, für 11 kW auf 16 A. Zuleitung und Absicherung bleiben die der 22-kW-Säule.
Wie sehe ich, wer an der eSat r20 Smart wie viel geladen hat?
In der eCC-App und im webbasierten eLMS werten Sie die Ladevorgänge je Nutzer aus, mit Start, Ende, Dauer und Energiemenge in kWh. Gemessen wird mit dem eingebauten MID-Zähler. Die Auswertung in der App setzt das eLMS voraus.
Vergleichbare Wallboxen
- Alfen
Alfen Eve Double Pro-Line DE Wallbox 2x 11 kW
- 22 kW
- Typ-2-Steckdose
- Eichrechtskonform
- Elli
Elli Charger Pro 2 Eichrecht 22 kW
- 22 kW
- festes Kabel 7,5 m
- Eichrechtskonform
- Keba
Keba Wallbox KeContact P30 X-series 121.950 22 kW
- 22 kW
- Typ-2-Steckdose
- MID-Zähler
- Easee
Easee Charge PRO M&E Wallbox 22 kW
- 22 kW
- Typ-2-Steckdose
- Eichrechtskonform
Produktsicherheit
Herstellerinformationen
Hesotec electrify GmbH
Rubbertskath 34
46539 Dinslaken
Deutschland
Telefon: +49 2064 6010560
E-Mail: info@hesotec.de
Website: hesotec.de
Sicherheitshinweise
hesotec electrify gmbh
Rubbertskath 34
46539 Dinslaken
Deutschland
electrify@hesotec.de
electrify.hesotec.de
