Hesotec Ladesäule eSat r10 Base 11kW inkl. Typ-2 Buchse – RFID | WLAN
Hesotec Ladesäule eSat r10 Base 11 kW aus Edelstahl, mit Typ-2-Buchse und ohne Energiezähler.
Sie steht frei auf dem mitgelieferten Fundamentgestell und ist nach IP54 für draußen gebaut. Das Laden geben Sie per RFID-Karte oder eCC-App frei, ins Netz geht die Säule per WLAN.
Art.-Nr. WB-1121-6Hersteller-Nr. 00010091-01EAN 4260676730908
Das Wichtigste auf einen Blick
Lädt mit bis zu 11 kW
nur anmeldepflichtigReicht für die meisten E-Autos: Viele laden zu Hause ohnehin mit höchstens 11 kW.
Was ist das?
Bis 11 kW wird eine Ladesäule beim Netzbetreiber nur angemeldet. Darüber braucht sie seine Genehmigung.
Steckdose für Ihr Ladekabel
Ladekabel nötigSie stecken Ihr eigenes Typ-2-Kabel ein. Praktisch, wenn das Kabel auch unterwegs mit soll.
Was ist das?
Typ 2 ist der Standard-Stecker für E-Autos in Europa. Ein passendes Ladekabel finden Sie im Zubehör.
Lädt mit Ihrem Solarstrom
+ Energiemanager nötigDie Säule nutzt den Strom vom Dach, den Ihr Haus gerade nicht braucht. Gesteuert wird das von einem externen Energiemanager.
Was ist das?
PV-Überschussladen: Ins Auto fließt nur Solarstrom, der sonst ins Netz ginge. Das spart Stromkosten.
Steuerung per App
✓ WLANLaden starten und stoppen, Ladezeiten planen und den Verbrauch sehen – bequem vom Handy aus.
Was ist das?
Die Säule ist per WLAN online. Dafür nutzen Sie die App des Herstellers.
Laden nur mit Karte
✓ RFID-FreigabeNur wer die passende Karte oder den Chip hat, kann laden. Praktisch bei offenen Stellplätzen oder mehreren Nutzern.
Was ist das?
RFID ist dieselbe Technik wie bei Zugangskarten: Karte vorhalten, das Laden startet.
999,00 €
inkl. 19 % MwSt.
Auf LagerLieferzeit: 2-4 Werktage - Sofort versandbereit
Versand mit DHLBestellungen bis 14 Uhr (Mo–Fr) versenden wir möglichst am selben Tag.
Vorrätig
Hesotec eSat r10 Base
Lädt mit bis zu 11 kW.Steuerbar per App.
11-kW-Ladesäule mit Typ-2-Steckdose, online per WLAN. PV-Überschussladen über einen externen Energiemanager.
- App-SteuerungWLAN
- Freigabeper RFID
- SolarstromEnergiemanager nötig
KenndatenArt.-Nr. WB-1121-6
- Max. Ladeleistung
- 11kW
- Anschluss
- Typ 2Steckdose für eigenes Kabel
- Verbindung
- WLAN
ISO 15118-20 nicht bestätigt
Bidirektionales Laden nicht unterstützt
Über die Hesotec eSat r10 Base 11 kW

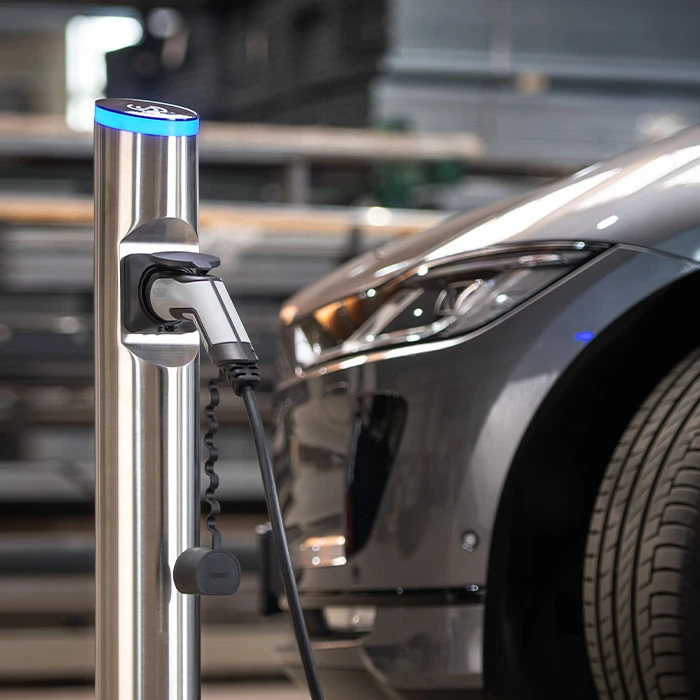

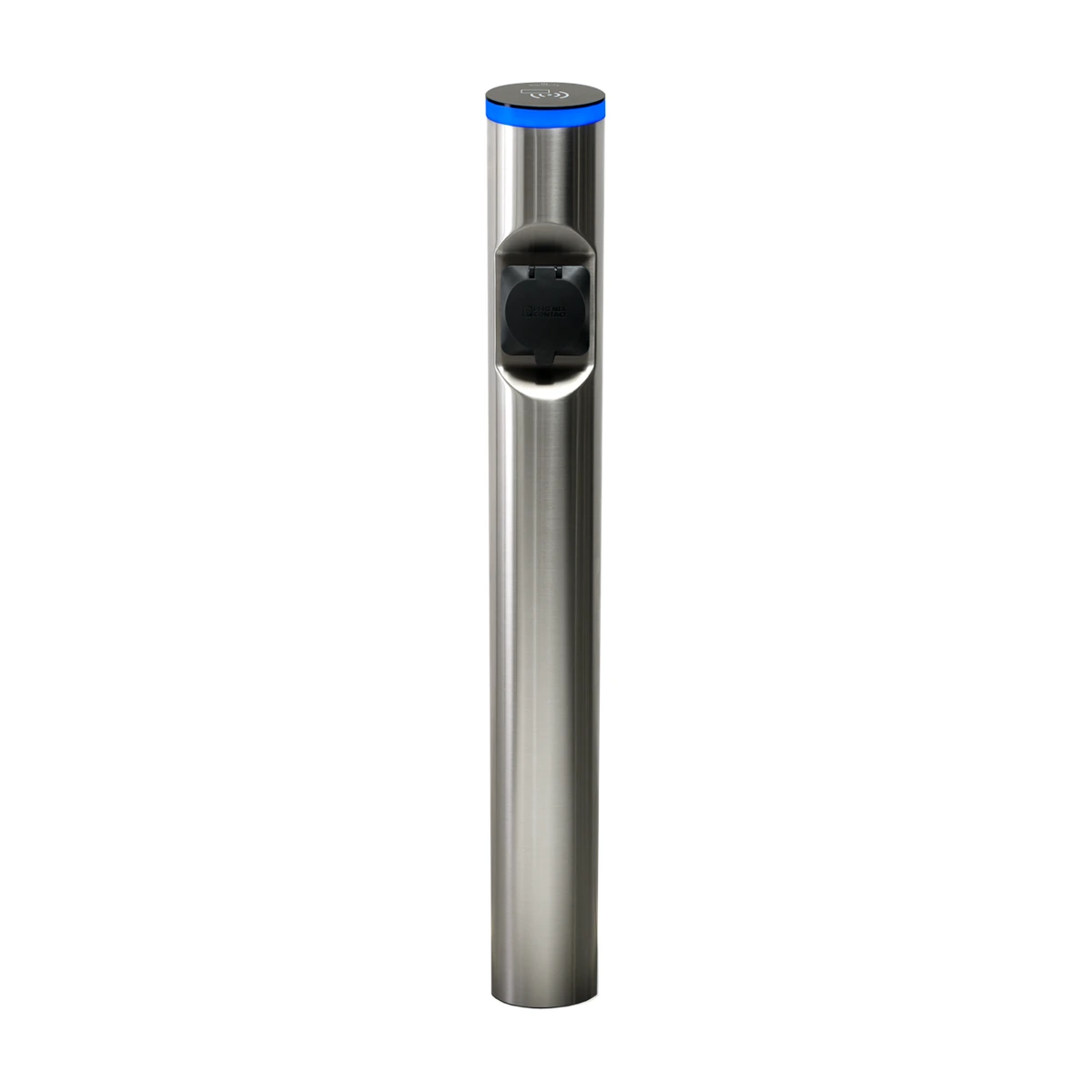

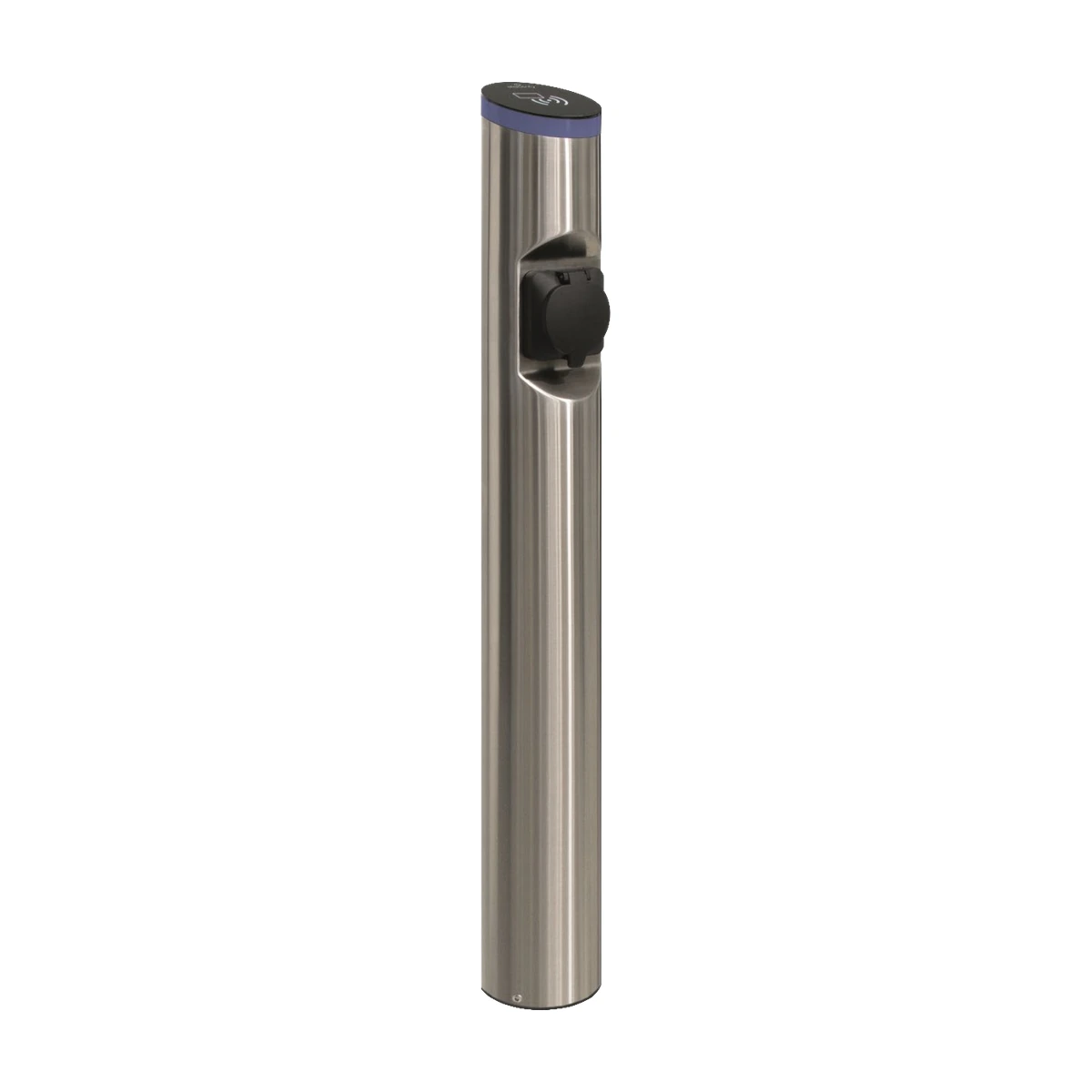

Die Hesotec Ladesäule eSat r10 Base 11 kW ist aus gebürstetem Edelstahl und hat eine Typ-2-Buchse.
Sie lädt mit bis zu 11 kW. Als einfache Ausführung der eSat r10 geht sie nur per WLAN ins Netz und hat keinen Energiezähler. Gebaut wird die Säule von Hesotec electrify in Dinslaken, Made in Germany.
Die Hesotec eSat r10 Base 11 kW ist die richtige Ladesäule, wenn …
… Sie ohne Hauswand laden möchten und keine Zählerwerte je Ladung brauchen. Die 970 mm hohe Säule steht auf dem mitgelieferten Fundamentgestell, das einbetoniert wird. Mit Edelstahlgehäuse und Schutzart IP54 ist sie für draußen gebaut. Fremdes Laden sperren Sie mit den zwei RFID-Karten oder der eCC-App aus.
eSat r10 Base oder eSat r10 Smart?
Gehäuse, Buchse und Ladeleistung sind gleich. Ohne Energiezähler misst die Base nicht, wie viel Strom eine Ladung braucht; eine Auswertung der kWh je Nutzer gibt es nicht. Eine Anbindung über OCPP nennt Hesotec für die Base nicht. Wer Ladungen auswerten oder mehrere Säulen im Lademanagement verbinden möchte, nimmt die eSat r10 Smart 11 kW. Sie hat einen eingebauten MID-Zähler, LAN und WLAN, OCPP 1.6 und das Lademanagement eLMS.
App und Anbindung

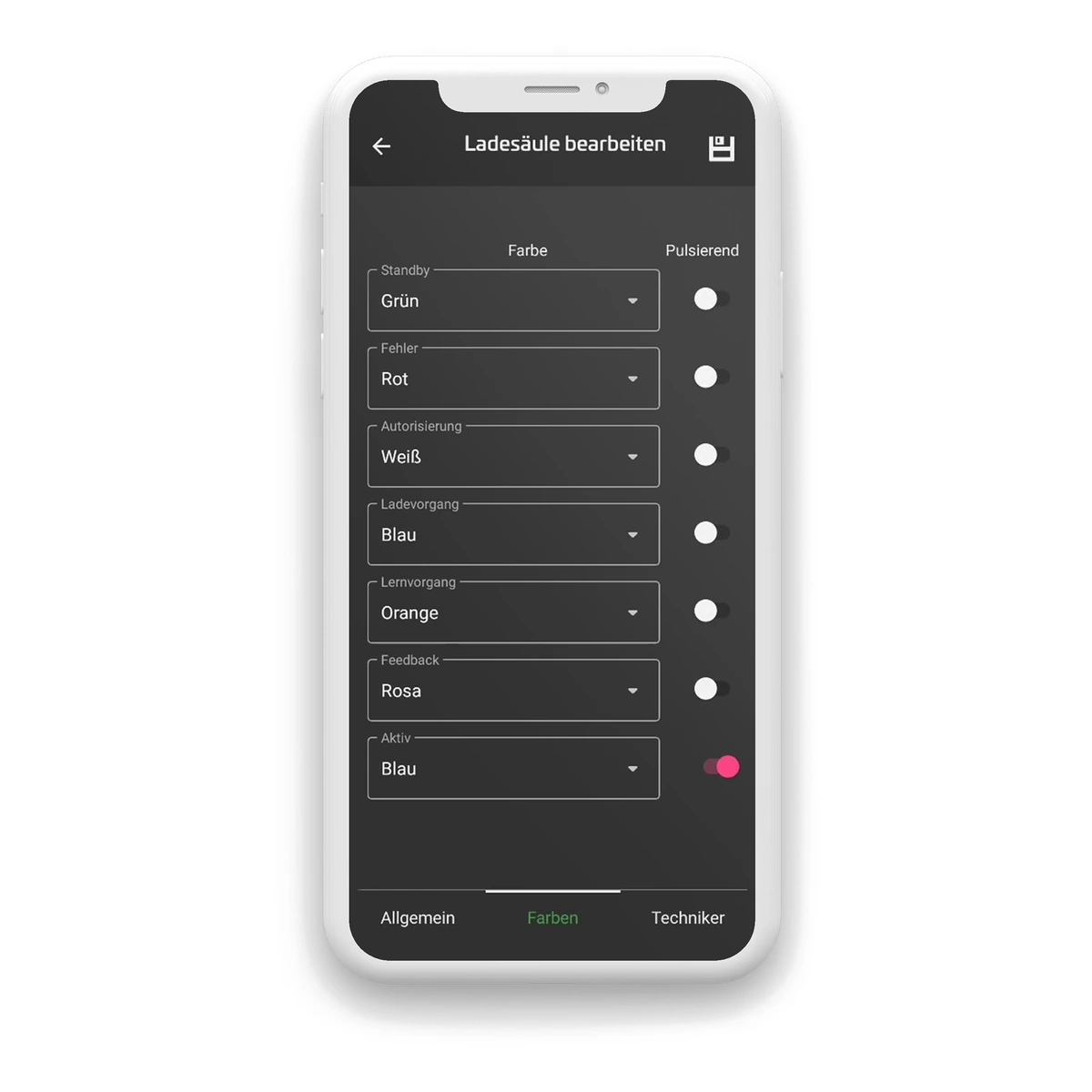

Eingerichtet wird die Säule in der eCC-App für iOS und Android, die Verbindung läuft über WLAN. Ein Energiemanager wie EVCC steuert sie über Modbus TCP, auch für Solarüberschuss. Zwischen ein- und dreiphasigem Laden schaltet sie dabei nicht um.
Installation und Lieferumfang
Für den Anschluss an 400 V dreiphasig nennt Hesotec einen Leitungsschutzschalter B20 und eine Zuleitung mit mindestens 5 × 4 mm². Gleichfehlerströme ab 6 mA erkennt die Säule selbst, davor gehört ein FI-Schutzschalter Typ A. Beim Netzbetreiber melden Sie die Säule an, siehe Anmeldung der Wallbox beim Netzbetreiber. Mitgeliefert werden Fundamentgestell, zwei RFID-Karten, Befestigungsmaterial, ein Kabeladapter für die Steuereingänge und der Gerätepass. Die Smart-Säulen zeigt unsere Hesotec-Seite.
Was die Hesotec eSat r10 Base kann
Steuerung per App
✓ AppPer App starten und stoppen Sie das Laden, stellen die Säule ein und sehen Ihre Ladevorgänge.
Online ist die Säule per WLAN.
- WLAN
Freigabe per RFID-Karte und App
✓ geschütztGeladen wird erst, wenn Sie den Ladevorgang per RFID-Karte oder -Chip freigeben. So lädt niemand unbefugt an Ihrer Säule.
Auch per App lässt sich das Laden freigeben.
Über den Freigabekontakt gibt ein externer Schalter oder ein Steuersignal das Laden frei.
- RFID
- App-Freigabe
- Freigabekontakt
Laden mit Ihrem Solarstrom
+ Energiemanager nötigDie eSat r10 Base regelt den Solarüberschuss nicht selbst. Ein Energiemanager misst den Überschuss und steuert die Säule über ihre Schnittstelle.
Ohne Energiemanager lädt sie ganz normal mit Netzstrom.
- Energiemanager nötig
EVCC-Kompatibilität
Die Hesotec eSat r10 Base lässt sich mit der Software EVCC für PV-Überschussladen steuern. EVCC startet das Laden automatisch, sobald Ihre PV-Anlage genug Leistung liefert, und passt die Ladeleistung laufend an. So kommt möglichst wenig Strom aus dem Netz. Reicht der Solarstrom nicht mehr, pausiert die Ladung und läuft später weiter. Die Säule steht als „Hesotec eSat“ auf der Liste der Geräte, die EVCC offiziell unterstützt; EVCC steuert sie über Modbus TCP. Dafür muss die Säule per WLAN im Heimnetz sein. Zwischen ein- und dreiphasigem Laden schaltet EVCC dabei nicht um.
Was ist EVCC?
Die Software EVCC ist ein Energiemanager für Zuhause. Sie läuft in Ihrem Heimnetz, zum Beispiel auf einem kleinen Rechner, und liest Solaranlage, Hausanschluss und Strompreis aus. Danach steuert sie die Ladesäule: Geladen wird bevorzugt mit Solarstrom oder dann, wenn der Strom günstig ist. EVCC ist ein unabhängiges Projekt und stammt nicht vom Hersteller der Ladesäule.
Schützt Ihren Hausanschluss
dynamisch: EnergiemanagerNach dem aktuellen Hausverbrauch regelt ein externer Energiemanager die Ladeleistung über die Schnittstelle der Säule.
- dynamisch per Energiemanager
Laden, wenn Strom günstig ist
+ Energiemanager nötigMit einem dynamischen Stromtarif ändert sich der Preis im Laufe des Tages.
Die eSat r10 Base kennt die Preise nicht selbst. Ein Energiemanager, zum Beispiel EVCC, steuert sie nach dem Strompreis.
- über Energiemanager
EVCC-Kompatibilität
Mit der Software EVCC nutzen Sie die Hesotec eSat r10 Base auch mit einem dynamischen Stromtarif. EVCC holt die aktuellen Preise Ihres Tarifs automatisch und lädt in den günstigen Stunden, auf Wunsch nur unter einem Preislimit. Im Ladeplan geben Sie Energiemenge oder Ziel-Ladestand und Abfahrtszeit an, EVCC wählt dann die günstigsten Stunden. Voraussetzung ist eine Verbindung der Säule per WLAN mit Ihrem Heimnetz (Modbus TCP).
Was ist EVCC?
Die Software EVCC ist ein Energiemanager für Zuhause. Sie läuft in Ihrem Heimnetz, zum Beispiel auf einem kleinen Rechner, und liest Solaranlage, Hausanschluss und Strompreis aus. Danach steuert sie die Ladesäule: Geladen wird bevorzugt mit Solarstrom oder dann, wenn der Strom günstig ist. EVCC ist ein unabhängiges Projekt und stammt nicht vom Hersteller der Ladesäule.
Passendes Zubehör für die eSat r10 Base 11 kW

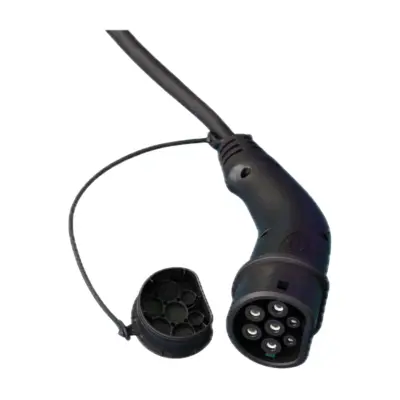

In die Typ-2-Steckdose passt jedes Typ-2-Ladekabel; für 11 kW genügt eines mit 16 A, dreiphasig. Anschluss-Sets mit FI-Schutzschalter Typ A, Leitungsschutzschalter und Kabel gibt es ebenfalls; welches passt, hängt von Ihrer Hausinstallation ab.
Installation und Voraussetzungen
Netzanschluss
400 V, dreiphasig
Bis 11 kW genügt die Anmeldung beim Netzbetreiber.
Absicherung
LS-Schalter B 20 A, 3-polig
Zuleitung laut Hersteller laut Hersteller: mindestens 5 × 4 mm². Den Querschnitt legt der Elektriker fest.
Ein FI-Schutzschalter Typ A genügt, die 6-mA-DC-Fehlerstromerkennung ist eingebaut.
Ladekabel
nicht im Lieferumfang
Die Säule hat eine Typ-2-Steckdose. Das Ladekabel kaufen Sie dazu.
beim ZubehörSolarstrom
Energiemanager nötig
Der Energiemanager ist nicht im Lieferumfang.
§ 14a EnWG
über die digitalen Steuereingänge (Pause per externem 12-V-Signal) oder einen Energiemanager über Modbus TCP
Netzbetreiber dürfen steuerbare Verbraucher wie Wallboxen bei Engpässen kurzzeitig drosseln. Dafür gibt es einen günstigeren Netzentgelt-Tarif.
Netzwerk
WLAN
Montage
Säule, frei stehend auf dem mitgelieferten Fundamentgestell oder auf einem Fundament, im Freien und in Gebäuden
Mit Schutzart IP54 ist die eSat r10 Base gegen Staub und Spritzwasser geschützt.
Sie arbeitet bei −25 bis +45 °C.
Wichtig: Die Installation muss ein Elektrofachbetrieb übernehmen, der beim Netzbetreiber eingetragen ist. Er legt Zuleitung und Absicherung nach den Gegebenheiten vor Ort fest und kümmert sich in der Regel auch um die Anmeldung.
Unsere Anschluss-Sets zum Mitbestellen
Empfohlen11 kW Wallbox Anschluss-Set 3-Phasig - 16 A
Passend zur Hesotec eSat r10 Base mit 11 kW. Mit Leitungsschutzschalter und FI-Schutzschalter.
79,95 €In den Warenkorb
22 kW Wallbox Anschluss-Set 3-Phasig - 32 A
Wenn Sie die Zuleitung schon für 22 kW vorbereiten möchten. Mit Leitungsschutzschalter und FI-Schutzschalter.
89,95 €In den Warenkorb
Installation gleich mitbuchen
Montage und Inbetriebnahme durch einen Fachbetrieb in Ihrer Nähe, zum Festpreis. Bald direkt mit der Ladesäule bestellbar.
Technische Daten
Angaben laut Hersteller
Art.-Nr. WB-1121-6
- Hersteller
- Hesotec
- Hersteller-Nr.
- 00010091-01
- Bauform

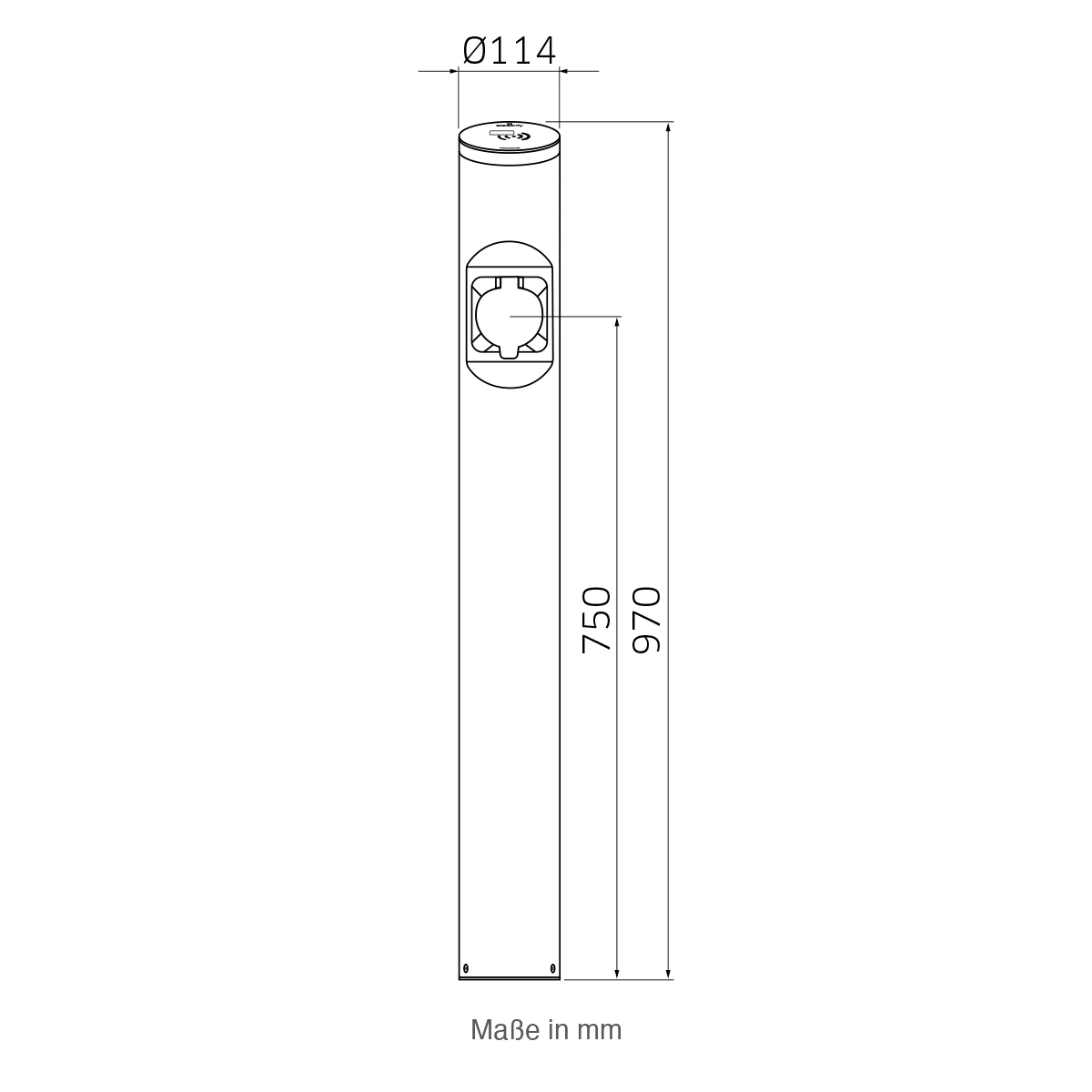

- Ladesäule aus Edelstahl, Ø 114 mm, 970 mm hoch
- Anschlusshöhe
- Typ-2-Steckdose in 750 mm Höhe
- Absicherung
- LS-Schalter B 20 A, 3-polig
- Zuleitung laut Hersteller
- mindestens 5 × 4 mm²
- Max. Ladeleistung
- 11 kW
- Ladestrom
- max. 16 A in der eCC-App durch die Elektrofachkraft
- Netzanschluss
- 400 V, 3-phasig
- Ladeanschluss
- Typ-2-Steckdose
- Schutzart
- IP54
- Fehlerstromschutz
- 6 mA DC-Erkennung integriert, FI Typ A vorschalten
- Betriebstemperatur
- −25 bis +45 °C
- Montage
- Säule, frei stehend auf dem mitgelieferten Fundamentgestell oder auf einem Fundament, im Freien und in Gebäuden
- Maße (L × B × H)
- 970 × 114 × 114 mm
- Gewicht
- 8,4 kg
- Besonderheiten
- Ladesäule aus gebürstetem Edelstahl (VA 1.4301), Made in Germany; Base-Ausführung: nur WLAN, ohne Energiezähler, ohne LAN; 360°-LED-Statusanzeige; kein Display; Lüfter und Heizung im Gehäuse; vier digitale Steuereingänge (Pause, Ladeleistung 75 %, 50 %, 25 %) für ein externes 12-V-Signal
Im Lieferumfang
- Hesotec eSat r10 Base 11 kW (Edelstahl gebürstet)

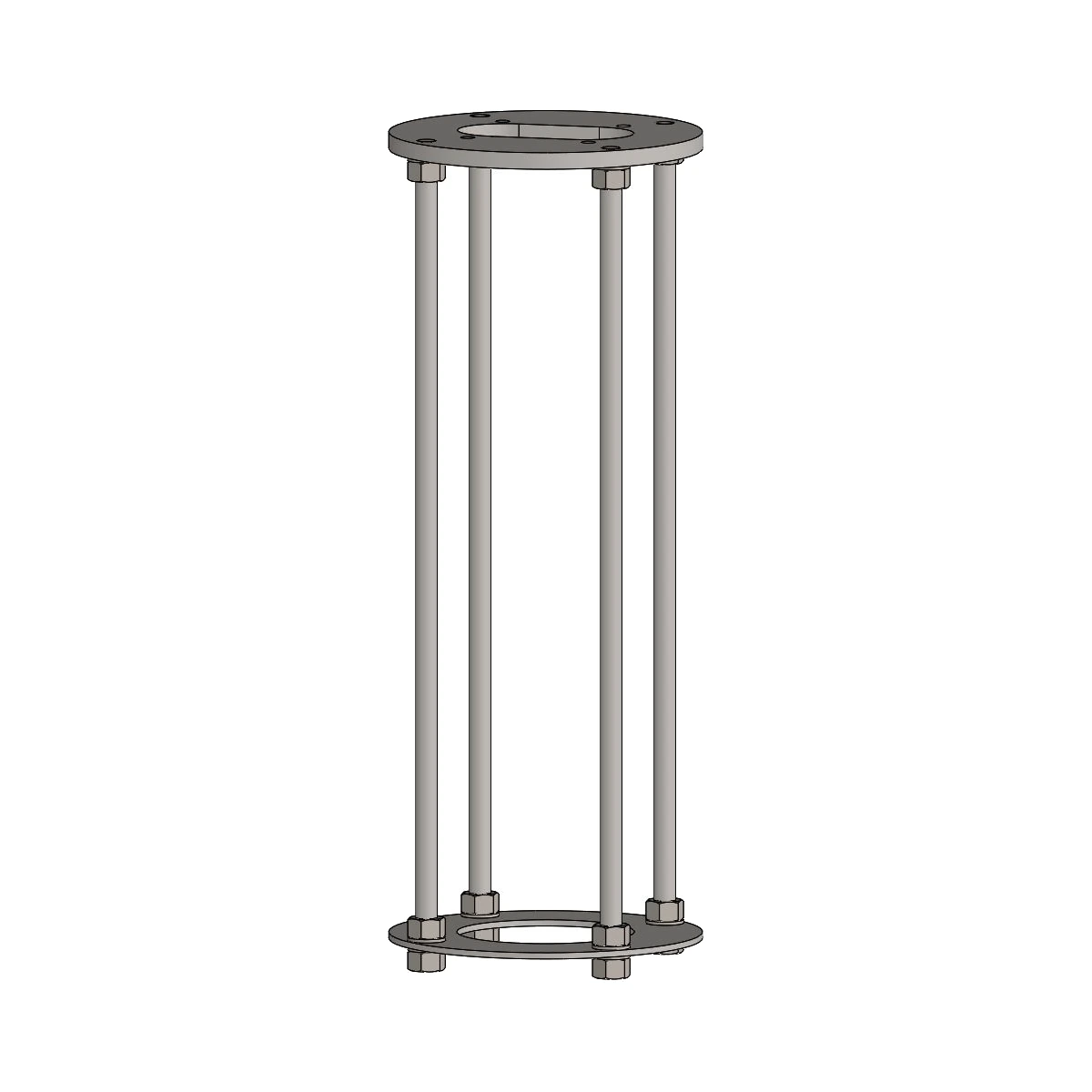

- Fundamentgestell zum Einbetonieren
- 2 RFID-Karten
- Schrauben und Befestigungsmaterial
- Kabeladapter für die digitalen Steuereingänge
- Gerätepass mit Zugangsdaten
Eigenschaften im Überblick
Leistung und Anschluss
- Max. Ladeleistung
- 11 kWvorhanden
- Auf 22 kW erweiterbar
- Neinnicht vorhanden
- Ladeanschluss
- Typ-2-Steckdosevorhanden
Bedienung und Zugang
- App-Steuerung
- Javorhanden
- Netzwerkanbindung
- WLANvorhanden
- Autorisierung
- App · Freigabekontakt · RFIDvorhanden
Energie und Messung
- Ladeprotokolle
- keinenicht vorhanden
- PV-Überschussladen
- über Energiemanagermit Zusatzgerät oder extern
- Phasenumschaltung
- keinenicht vorhanden
- Lastmanagement
- dynamisch über Energiemanagermit Zusatzgerät oder extern
- Dynamischer Stromtarif
- über Energiemanagermit Zusatzgerät oder extern
Schnittstellen und Zukunft
- Schnittstellen
- Modbusvorhanden
- ISO 15118-20
- Neinnicht vorhanden
- Bidirektionales Laden
- neinnicht vorhanden
- vorhanden
- mit Zusatzgerät oder extern
- nicht vorhanden
Downloads und Anleitungen
Häufige Fragen zur Hesotec eSat r10 Base
Kann ich mit der eSat r10 Base Solarstrom laden?
Ja, gesteuert von einem externen Energiemanager, den Sie zusätzlich brauchen.
Brauche ich ein Ladekabel?
Ja. Die eSat r10 Base hat eine Typ-2-Steckdose und kein fest angeschlagenes Kabel. Passende Kabel finden Sie oben beim Zubehör.
Kann die eSat r10 Base mit einem dynamischen Stromtarif laden?
Ja, mit einem Energiemanager wie EVCC. Die Säule selbst kennt die Preise nicht; der Energiemanager steuert sie nach dem Strompreis.
Wie läuft die Installation ab?
In vier Schritten:
- Anmeldung beim Netzbetreiber.
- Der Elektriker legt die Zuleitung, sichert sie ab und stellt die Ladeleistung passend ein. Zuleitung laut Hersteller laut Hersteller: mindestens 5 × 4 mm². Absicherung laut Hersteller: LS-Schalter B 20 A, 3-polig.
- Aufstellen der Säule, frei stehend auf dem mitgelieferten Fundamentgestell oder auf einem Fundament, im Freien und in Gebäuden.
- Einrichten per App: mit WLAN verbinden, RFID-Chips anlernen.
Passt die eSat r10 Base zu meinem Elektroauto?
Typ 2 ist der europäische Standard. Praktisch alle in Deutschland verkauften Elektroautos und Plug-in-Hybride laden daran.
Wie schnell Ihr Auto lädt, hängt auch von dessen Ladegerät ab.
Was unterscheidet die eSat r10 Base von der eSat r10 Smart?
Gehäuse, Typ-2-Buchse und 11 kW sind gleich. Die Base geht nur per WLAN ins Netz und hat keinen Energiezähler, eine Auswertung der kWh je Nutzer gibt es daher nicht. Die Smart hat einen eingebauten MID-Zähler, LAN und WLAN, OCPP 1.6 und das Lademanagement eLMS.
Welches Ladekabel passt an die eSat r10 Base 11 kW?
Jedes Typ-2-Ladekabel. Für 11 kW genügt ein Kabel mit 16 A, dreiphasig; die Länge richtet sich nach dem Abstand zwischen Säule und Ladeklappe.
Welche Absicherung braucht die eSat r10 Base 11 kW?
Hesotec nennt einen eigenen Leitungsschutzschalter B20, 3-polig, und eine Zuleitung mit mindestens 5 × 4 mm². Davor gehört ein FI-Schutzschalter Typ A; Gleichfehlerströme ab 6 mA erkennt die Säule selbst. Absicherung und Querschnitt legt Ihre Elektrofachkraft fest.
Muss ich die Ladesäule beim Netzbetreiber anmelden?
Ja. Eine Ladesäule mit 11 kW melden Sie beim Netzbetreiber an. Eine Genehmigung braucht es erst über 12 kVA, also etwa bei 22 kW.
Lässt sich die eSat r10 Base nach § 14a EnWG steuern?
Ja, über den digitalen Steuereingang „Pause“: Liegt dort ein externes 12-V-Signal an, etwa geschaltet von der Steuerbox des Netzbetreibers, pausiert das Laden. Alternativ steuert ein Energiemanager die Säule über Modbus TCP. Den Anschluss übernimmt Ihre Elektrofachkraft.
