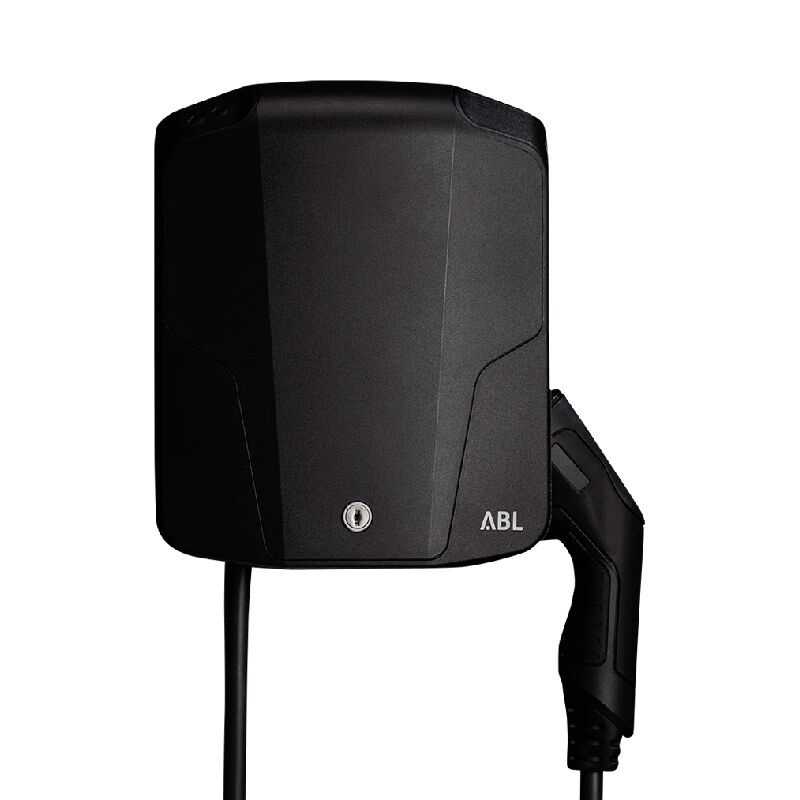

Die ABL eMH1 22kW Wallbox (inkl. 6m Ladekabel)

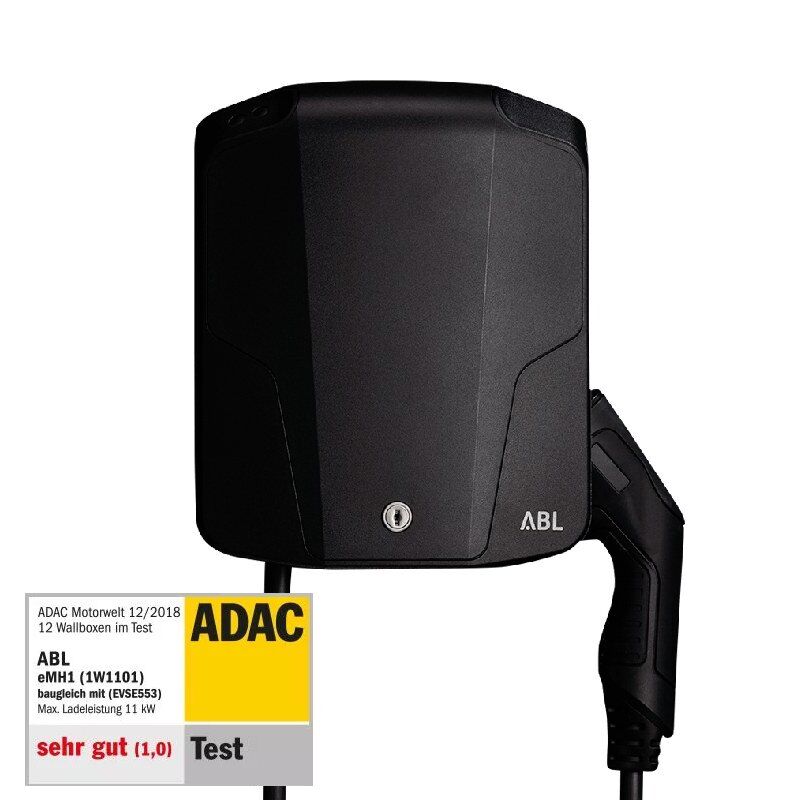

- ADAC Testsieger: "sehr gut" Note: 1,0 (ADAC 12/2018)
- Made in Germany
- Einfache Bedienung (Plug & Charge)
- FI Typ-A + DC-Fehlerstromsensor bereits integriert
- Festes Ladekabel und Typ-2 Steckerhalterung
- Kompaktes & witterungsbeständiges Gehäuse
- Zugriffsschutz über Schlüssel (abschließbarer Blendendeckel)
- 1-phasig (bis 7,4kW) oder 3-phasig (bis 22kW)
- PV-Überschussladen (in Verbindung mit dem ABL eMS home Energiemanager)
- Dynamisches Lastmanagement (in Verbindung mit dem ABL eMS home Energiemanager)
![](https://wallboxcenter.de/wp-content/uploads/2021/11/KFW-Foerderfaehig-Badge_gross_dunkel_schräg-300x225.png)
Diese Ladestation wird von der KfW mit 900€ pro Ladepunkt gefördert. Erst den Förderantrag bei der KfW stellen und anschließend direkt die Wallbox bestellen.
![](https://wallboxcenter.de/wp-content/uploads/2021/11/KFW-Foerderfaehig-Badge_gross_dunkel_schräg-300x225.png)
Diese Ladestation wird von der KfW mit 900€ pro Ladepunkt gefördert. Erst den Förderantrag bei der KfW stellen und anschließend direkt die Wallbox bestellen.
ABL eMH1 Wallbox - Kompatibel mit allen E-Autos
Diese Wallbox ist für alle Hybrid- + Elektro-Fahrzeuge geeignet. Egal ob das Fahrzeug 1-Phasig oder 3-Phasig, mit 3,7kW / 7,4kW / 11kW oder 22kW laden kann. Die Ladestation passt sich automatisch dem angeschlossenen E-Auto an und lädt dieses stets mit der optimal möglichen Ladeleistung.
Einfache Bedienung der ABL eMH1 Wallbox
Die ABL Wallboxen der Modellreihe eMH1 zeichnet die einfache Installation, Inbetriebnahme und Bedienung aus. Nach dem elektrischen Anschluss ist die ABL Ladestation sofort betriebsbereit. Eine aufwendige Konfiguration der Wallbox ist nicht erforderlich.
Der Ladevorgang startet automatisch nach dem anstecken an das Elektrofahrzeug. Über die integrierte mehrfarbige Status-LED lässt sich der aktuellen Betriebsstatus der ABL Wallbox ablesen.
![ABL-Wallbox-EMH1-Testsieger](https://wallboxcenter.de/wp-content/uploads/2021/01/ABL-Wallbox-EMH1-Testsieger-300x267.jpeg)
Installation der ABL eMH1 Wallbox
Die mechanische Installation der ABL Ladestation gestaltet sich dank der beiliegenden Montageanleitung und Bohrschablone sehr einfach. Die Wallbox wird an 3 Punkten mit passenden Schrauben an den Montageuntergrund (z.B. Mauerwerk = Dübeln) befestigt. Durch die Schutzklasse IP54 und dem stabilen und langlebigen Gehäuse kann die ABL Wallbox problemlos im Außenbereich installiert werden.
Dank des integriertem DC-Fehlerstromsensors und Fehlerstromschutzschalters vom Typ-A wird für die Elektrische Installation der ABL Wallbox eMH1 Basic lediglich der passender Leitungsschutzschalter (Sicherungsautomat) benötigt.
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenJetzt online Wallbox Installationskosten kalkulieren!
Wallbox Anschluss-Sets
Unsere Wallbox-Installationssets für alle 11 kW sowie 22 kW Ladestationen enthalten die notwendigen Komponenten für die elektrische Installation in der Haupt- oder Unterverteilung.
Wir liefern ausschließlich Markenkomponenten von ABB. Die beiliegenden Anschlussleitungen (Typ H07V-K) für die Zuleitung zum Fehlerstromschutzschalter (FI/RCD) sowie vom Fehlerstromschutzschalter zum Leitungsschutzschalter sind mit einem Querschnitt von 10 mm² ausgeführt. Die Kabelenden sind bereits mit den entsprechenden Aderendhülsen vorkonfektioniert, sodass sie direkt angeschlossen werden können.
PV-Überschussladen + dynamisches Lastmanagement
mit dem ABL eMS Home Energiemanager
Das eMS Home empfiehlt sich als dynamisches Energie- und Lastmanagementsystem für den Einsatz in Privathaushalten. Das vollintegrierte 3-Phasen Smart Meter misst den aktuellen Energieverbrauch am Netzanschlusspunkt und erlaubt eine dynamische Anpassung und Verteilung des Ladestroms in Einzel- und Gruppeninstallationen mit bis zu sechs Wallboxen eMH1. Dadurch lässt sich eine Überlastung des Hausanschlusses vermeiden. Durch eine Überschusserfassung lassen sich PV-Anlagen einbinden, um PV-Überschussladen zu ermöglichen. Für die Konfiguration und das Monitoring kann per LAN auf die Weboberfläche des eMS home zugegriffen werden, die dann den Ladestatus und die Strombelastung auf den einzelnen Phasen über einen herkömmlichen Browser darstellen kann.
- PV-Überschussladen mit allen Photovoltaikanlagen
- 4 Lademodi - Wallbox sperren / Netz-Laden / PV-Überschuss-Laden / Hybrid-Laden
- Dynamisches Lastmanagement für ABL eMH1 Wallboxen
- Schutz vor Überlastung des Hausanschlusses
- 3 Phasen Smart Meter Energiemessung
- Monitoring und Steuerung über Weboberfläche möglich
- Lastverbund für bis zu sechs eMH1 Wallboxen möglich
Technische Daten der ABL eMH1 1W2201 Wallbox
- Hersteller: ABL
- Modell: eMH1
- Herstellernummer: 1W2201
- Ladeanschluss: Typ-2 Ladekabel von 6 Metern Länge fest installiert
- Ladeleistung: bis 22 kW
- Stromstärke: max. 32A
- Spannung: 230V / 400V
- Fehlerschutz: FI Typ-A + DC-Fehlerstromsensor > 6mA integriert
- Anschluss Zuleitung: 2,5 mm² bis 10 mm²
- Abmessungen (HxBxT): 272 mm x 221 mm x 116 mm
- Gewicht: ca. 4,5 kg
Lieferumfang
- 1 Stück Wallbox
- Montageanleitung
- Bohrschablone
- Montage Set (Dübel + Schrauben)
- 2 Stück Schlüssel (für abschließbare Blende)
ABL Wallbox Konfigurationsservice - Ladeleistungslimitierung 22kW -> 11kW
Den ABL Ladeleistungs- Konfigurationsservice in Kombination mit einer 22kW ABL Wallbox in den Warenkorb legen und Sie erhalten Ihre ABL Wallbox direkt vorkonfiguriert nach Hause.
- Für alle 22kW ABL Wallboxen verfügbar
- Leistungsreduzierung von 22kW (32A) auf 11kW (16A)
- Erfüllt die Anforderung der KFW Förderung 440
- Wallbox direkt bei Lieferung mit 11kW betriebsbereit
Ihre 22kW Wallbox wird von uns auf einen maximalen Ladestrom von 16A (= 11kW bei 3-phasigem Anschluss) per Software vorkonfiguriert und kann so direkt von einer elektrischen Fachkraft in Betrieb genommen werden.
Maximale Ladeleistung der ABL Wallboxen selber limitieren?
Ihre 22kW Wallbox wird von uns auf einen maximalen Ladestrom von 16A (= 11kW bei 3-phasigem Anschluss) per Software vorkonfiguriert und kann so direkt von einer elektrischen Fachkraft in Betrieb genommen werden.
Die ABL eMH1 Ladestationen sind sowohl mit 11kW als auch mit 22kW maximaler Ladeleistung erhältlich. Falls eine weitere interne Limitierung der Ladeleistung gewünscht wird, muss diese durch einen Elektrofachbetrieb erfolgen. Die benötigte Software ist nach Registrierung kostenlos bei ABL downloadbar. Zur Verbindung mit der Wallbox ist von ABL das Konfigurationskit CONFCAB erhältlich.
