DC Wallbox 20kW EM2GO Ultra Compact inkl. 5m CCS Ladekabel – RFID | LAN+WLAN+SIM

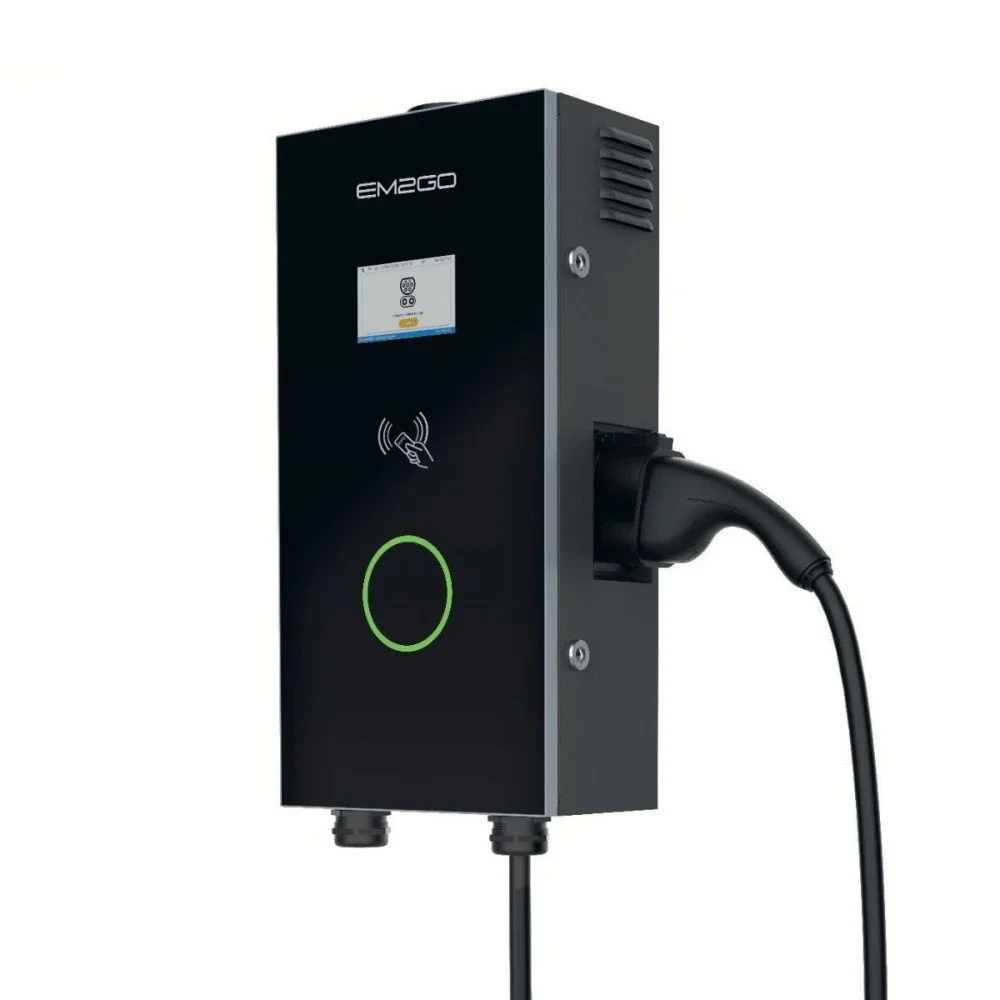

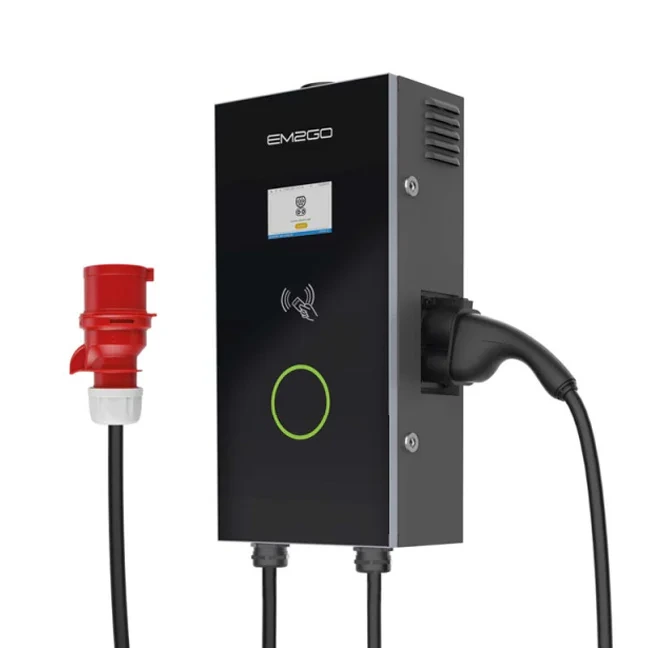

Die EM2GO Ultra Compact ist eine DC-Wallbox mit 20 kW Gleichstrom und fest angeschlagenem 5-m-CCS2-Kabel für die Wandmontage.

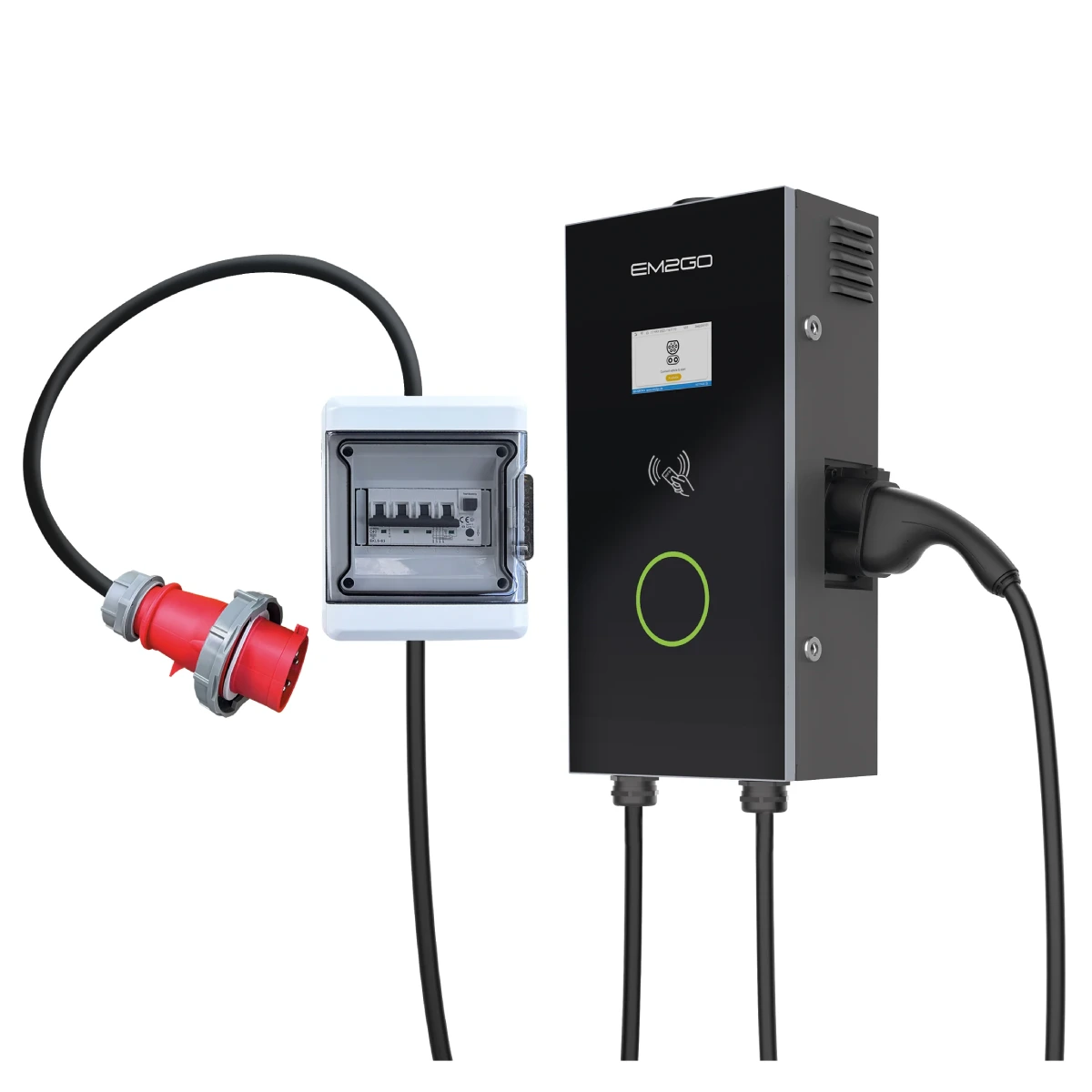

Angeschlossen wird sie über die mitgelieferte Anschlussbox mit FI/LS-Schalter und CEE-Stecker 32 A. RFID, OCPP 1.6 und LAN sind eingebaut, dazu wahlweise WLAN oder LTE; der Netzbetreiber muss der Station zustimmen.
Art.-Nr. WB-5001-1Hersteller-Nr. EMUC0204G1BCEAN 4024559264382
Das Wichtigste auf einen Blick
Lädt mit bis zu 20 kW Gleichstrom
Genehmigung nötigGleichstrom über CCS: So schnell, wie Ihr Auto es zulässt.
Was ist das?
Bei Gleichstrom wandelt die Box den Strom selbst um, nicht das Ladegerät im Auto. Über 12 kVA braucht eine Ladeeinrichtung die Genehmigung des Netzbetreibers.
Ladekabel fest angeschlagen
✓ 5 m KabelEinfach einstecken und laden: Das Kabel ist fest an der Box angeschlagen und immer griffbereit.
Was ist das?
Am Kabelende sitzt ein CCS-Stecker (Combo 2) für das Laden mit Gleichstrom.
Zähler
nicht geeichtSie sehen, wie viel Strom ins Auto geflossen ist. Für Abrechnungen mit anderen reicht das meist nicht.
Was ist das?
Für eine Abrechnung, etwa mit dem Arbeitgeber, wird oft ein geeichter Zähler verlangt.
Laden nur mit Karte
✓ RFID-FreigabeNur wer die passende Karte oder den Chip hat, kann laden. Praktisch bei offenen Stellplätzen oder mehreren Nutzern.
Was ist das?
RFID ist dieselbe Technik wie bei Zugangskarten: Karte vorhalten, das Laden startet.
Ursprünglicher Preis war: 5.490,00 €5.290,00 €Aktueller Preis ist: 5.290,00 €.
inkl. 19 % MwSt.
zzgl. Versandkosten
Lieferzeit: Jetzt vorbestellen - Lieferbar voraussichtlich in 4-6 Wochen
Versand mit DHL
EM2GO Ultra Compact
Lädt mit bis zu 20 kW.Gleichstrom über CCS2.
Wandstation mit Anschlussbox: CEE-Stecker 32 A, fest angeschlagenes CCS2-Kabel mit 5 m, RFID und OCPP 1.6.
- Freigabeper RFID
KenndatenArt.-Nr. WB-5001-1
- Max. Ladeleistung
- 20kWGleichstrom (DC)
- Ladekabel fest angeschlagen
- 5mCCS-Stecker
- Zähler
- Nicht geeicht
- Verbindung
- WLAN · LAN · Mobilfunk
ISO 15118-20 nicht bestätigt
Bidirektionales Laden nicht unterstützt
Über die EM2GO Ultra Compact
Die EM2GO Ultra Compact ist eine DC-Wallbox mit 20 kW: Sie lädt mit Gleichstrom über ein fest angeschlagenes CCS2-Ladekabel mit 5 m und ist mit 32 kg und 620 × 300 × 165 mm die kleinste DC-Station von EM2GO bei uns.
Angeschlossen wird sie über die mitgelieferte Anschlussbox mit FI/LS-Schalter und CEE-Stecker 32 A, also an einem Starkstromanschluss mit 400 V. Ein 5-Zoll-Touchscreen, RFID, OCPP 1.6 und LAN sind eingebaut, dazu wahlweise WLAN oder Mobilfunk (LTE, mit eigener SIM-Karte).
Die Ultra Compact ist die richtige Wallbox, wenn …
… Sie eine CCS-Wallbox, also eine Wallbox mit CCS-Stecker, für den Betrieb suchen, die schneller lädt als Wechselstrom, aber ohne die große Zuleitung einer 30- oder 40-kW-Station auskommt. Sie braucht 30 A Eingangsstrom (21 kVA) und gibt bis zu 65 A bei 150 bis 1000 V ab. Wer eine DC-Wallbox mit 22 kW sucht: Die Ultra Compact hat 20 kW. Wie schnell ein Auto lädt, bestimmt es mit; nimmt es weniger auf, dauert es länger.
- … Sie zu Hause ladenin der Garage oder an der Hauswand
DC-Wallbox oder AC-Wallbox?
Eine Wallbox mit Wechselstrom (AC) überlässt das Umwandeln dem Ladegerät im Auto, das die Leistung meist auf 3,6 bis 11 kW begrenzt. Ein DC-Charger wie die Ultra Compact wandelt selbst und gibt Gleichstrom über den CCS2-Stecker direkt an die Batterie. Mehr Leistung haben die Ultra Power 30 kW und die Ultra Power 40 kW; einen Überblick zeigen unsere DC-Wallboxen.
Anschluss und Montage
Die Ultra Compact hängt an der Wand. Ihre Anschlussbox steckt an einer CEE-Steckdose mit 32 A, deren Stromkreis eine Elektrofachkraft einrichtet und mit einem FI-Schutzschalter absichert. Eingebaut sind Blitzschutz, Not-Aus, Türsensor sowie Schutz gegen Übertemperatur, Über- und Unterspannung, Überstrom und Erdungsfehler. Mit 21 kVA braucht die Station die Genehmigung des Netzbetreibers (Anmeldung der Wallbox beim Netzbetreiber). Für § 14a EnWG nennt EM2GO keinen Steuereingang, deshalb läuft die Steuerung über ein Lastschütz. Schutzart IP54, IK08, Betrieb bei −30 bis +50 °C, Wirkungsgrad laut Datenblatt 98 %.
Backend und Zähler
Über OCPP 1.6 binden Sie die Ultra Compact an ein Backend an, freigegeben wird per RFID-Karte. Der eingebaute DC-Zähler ist ungeeicht, also ohne MID und ohne Eichrecht; für eine geeichte Abrechnung nach Kilowattstunden ist er nicht gedacht.
Was die EM2GO Ultra Compact kann
Freigabe per RFID-Karte
✓ geschütztGeladen wird erst, wenn Sie den Ladevorgang per RFID-Karte oder -Chip freigeben. So lädt niemand unbefugt an Ihrer Box.
- RFID
Ladeprotokolle über ein Backend
+ Backend nötigIhre Ladevorgänge lassen sich nur über ein externes Backend, zum Beispiel per OCPP, oder einen Dienstleister auswerten.
Die Box misst die geladene Energie selbst; ihr Zähler ist nicht geeicht.
- externes Backend
Passendes Zubehör für die Ultra Compact
Weitere Karten gibt es als EM2GO Online RFID-Karte für das Backend oder als Offline RFID-Karte zum Anlernen an der Station. Alle Modelle des Herstellers finden Sie unter EM2GO Wallboxen, Lösungen für Betriebe unter Wallboxen fürs Gewerbe.
Installation und Voraussetzungen
Netzanschluss
400 V AC, dreiphasig, 30 A (21 kVA)
Bei 20 kW braucht es eine Genehmigung des Netzbetreibers.
Absicherung
CEE-Steckdose 32 A über FI-Schutzschalter
Zuleitung und Absicherung legt der Elektriker nach den Angaben des Herstellers fest.
Ladekabel
5 m, fest angeschlagen, CCS-Stecker
Planen Sie den Montageort so, dass der Stecker bequem die Ladeklappe erreicht.
§ 14a EnWG
über ein Lastschütz
Netzbetreiber dürfen steuerbare Verbraucher wie Wallboxen bei Engpässen kurzzeitig drosseln. Dafür gibt es einen günstigeren Netzentgelt-Tarif.
Netzwerk
WLAN · LAN · Mobilfunk
Mit eigener SIM-Karte ist kein WLAN am Stellplatz nötig.
Für LAN braucht es ein Netzwerkkabel zum Stellplatz, am besten gleich mit der Zuleitung verlegen.
Montage
Wand
Mit Schutzart IP54 ist die Ultra Compact gegen Staub und Spritzwasser geschützt.
Sie arbeitet bei −30 bis +50 °C.
Wichtig: Die Installation muss ein Elektrofachbetrieb übernehmen, der beim Netzbetreiber eingetragen ist. Er legt Zuleitung und Absicherung nach den Gegebenheiten vor Ort fest und kümmert sich in der Regel auch um die Anmeldung.
Installation gleich mitbuchen
Montage und Inbetriebnahme durch einen Fachbetrieb in Ihrer Nähe, zum Festpreis. Bald direkt mit der Wallbox bestellbar.
Technische Daten
Angaben laut Hersteller
Art.-Nr. WB-5001-1
- Hersteller
- EM2GO
- Hersteller-Nr.
- EMUC0204G1BC
- Ladeleistung
- 20 kW Gleichstrom (DC)
- Ladeanschluss
- CCS2-Ladekabel, fest angeschlagen, 5 m
- Netzanschluss
- 400 V AC, dreiphasig, 30 A (21 kVA)
- Ausgang
- 150–1000 V DC, max. 65 A
- Anschlussbox
- FI/LS-Schalter und CEE-Stecker 32 A
- Absicherung
- CEE-Steckdose 32 A über FI-Schutzschalter
- Wirkungsgrad
- 98 %
- Display
- 5-Zoll-Touchscreen, LED-Band
- Konfiguration
- Touchscreen und Webinterface (LAN)
- Not-Aus
- ja
- Schutzart
- IP54 · IK08
- Fehlerstromschutz
- FI/LS-Schalter in der Anschlussbox, FI vorschalten
- Betriebstemperatur
- −30 bis +50 °C
- Montage
- Wand
- Maße
- 620 × 300 × 165 mm
- Gewicht
- 32 kg
- Besonderheiten
- Mobilfunk (LTE) mit eigener SIM-Karte
Im Lieferumfang
- Ladestation mit fest angeschlagenem 5-m-CCS2-Kabel
- Anschlussbox mit FI/LS-Schalter und CEE-Stecker 32 A
- 2 RFID-Karten
- Kabelhalter
- microSD-Karte
- USB-Kartenleser für microSD
- WLAN-Modul
- 2 Gehäuseschlüssel
- Benutzerhandbuch
- Wandhalterung, vormontiert
- 6 Bolzenanker M12 × 80
- 2 Schrauben M5 × 10
- 3 Bolzenanker M10 × 60 (für den Kabelhalter)
Eigenschaften im Überblick
Leistung und Anschluss
- Max. Ladeleistung
- 20 kW Gleichstrom (DC)vorhanden
- Einphasiger Betrieb
- Neinnicht vorhanden
- Ladeanschluss
- festes CCS-Kabelvorhanden
- Kabellänge
- 5 mvorhanden
Bedienung und Zugang
- Netzwerkanbindung
- WLAN · LAN · Mobilfunkvorhanden
- Autorisierung
- RFIDvorhanden
Energie und Messung
- Energiezähler
- Nicht geeichtnicht vorhanden
- Ladeprotokolle
- nur über externes Backendmit Zusatzgerät oder extern
Schnittstellen und Zukunft
- Schnittstellen
- OCPPvorhanden
- ISO 15118-20
- Neinnicht vorhanden
- Bidirektionales Laden
- neinnicht vorhanden
- vorhanden
- mit Zusatzgerät oder extern
- nicht vorhanden
Downloads und Anleitungen
Häufige Fragen zur EM2GO Ultra Compact
Brauche ich ein Ladekabel?
Nein. Das Ladekabel (5 m) ist fest angeschlagen.
Welche Absicherung brauche ich?
Die Absicherung gibt der Hersteller vor: CEE-Steckdose 32 A über FI-Schutzschalter.
Zuleitung und Absicherung plant Ihr Elektriker danach.
Wie läuft die Installation ab?
In vier Schritten:
- Anmeldung beim Netzbetreiber (bei 20 kW Genehmigung).
- Der Elektriker legt eine eigene Zuleitung, sichert sie ab und stellt die Ladeleistung passend ein. Absicherung laut Hersteller: CEE-Steckdose 32 A über FI-Schutzschalter.
- Montage an der Wand.
- Einstellen und in Betrieb nehmen.
Passt die Ultra Compact zu meinem Elektroauto?
Ja, wenn Ihr Auto einen CCS-Anschluss (Combo 2) hat und mit Gleichstrom laden kann. Das steht im Datenblatt des Autos. Autos mit CHAdeMO passen nicht, und nicht jedes Elektroauto oder jeder Plug-in-Hybrid lädt mit Gleichstrom.
Wie schnell Ihr Auto lädt, hängt davon ab, wie viel Gleichstromleistung es annimmt.
Was ist der Unterschied zwischen einer DC-Wallbox und einer AC-Wallbox?
An einer AC-Wallbox wandelt das Ladegerät im Auto den Wechselstrom um, meist mit 3,6 bis 11 kW. Die Ultra Compact wandelt selbst und lädt mit Gleichstrom über CCS2 direkt in die Batterie, mit bis zu 20 kW.
Welcher Anschluss ist für die Ultra Compact nötig?
400 V dreiphasig mit 30 A (21 kVA). Zur Station gehört eine Anschlussbox mit FI/LS-Schalter und CEE-Stecker 32 A. Sie braucht also eine CEE-Steckdose mit 32 A, die Ihre Elektrofachkraft einrichtet oder prüft und mit einem FI-Schutzschalter absichert.
Gibt es die Ultra Compact mit 22 kW?
Nein. Die Ultra Compact lädt mit bis zu 20 kW und ist die kleinste DC-Wallbox von EM2GO bei uns. Mehr Leistung haben die Ultra Power 30 kW und 40 kW.
Kann ich die 20-kW-DC-Wallbox an die Wand hängen?
Ja, die Ultra Compact ist ein Wandgerät mit 32 kg und 620 × 300 × 165 mm. Einen Standfuß führen wir für die Ultra Compact nicht.
Welche Autos können an der Ultra Compact laden?
Elektroautos mit CCS2-Ladedose für Gleichstrom. Wie viel Leistung ankommt, bestimmt auch das Fahrzeug.
Wie schnell lädt ein Auto mit 20 kW?
Rechnerisch kommen in einer Stunde rund 20 kWh in die Batterie, abzüglich Ladeverluste, wenn das Auto die volle Leistung aufnimmt.
Brauche ich für die Ultra Compact eine Genehmigung des Netzbetreibers?
Ja. Mit 21 kVA liegt sie über 12 kVA; der Netzbetreiber muss vor der Inbetriebnahme zustimmen.
Ist der Zähler der Ultra Compact geeicht?
Nein. Der eingebaute DC-Zähler hat weder MID noch Eichrecht. Ladevorgänge erfasst ein OCPP-Backend.
