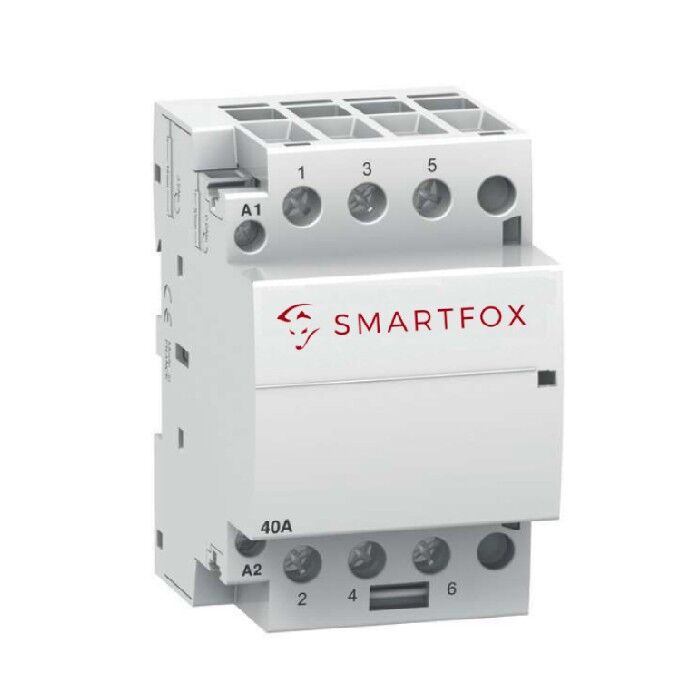

SMARTFOX Schütz für Ladestation 1/3 Phasen Umschaltung (bis 40A)
Das Smartfox Schütz schaltet Wallboxen ohne eigene Umschaltung automatisch zwischen ein- und dreiphasigem Laden um, gesteuert vom Smartfox-Energiemanager.
Einphasig startet das Laden ab etwa 1,3 kW Überschuss, ab etwa 4,3 kW wechselt es auf drei Phasen. Es belastet bis 40 A und belegt 3 Teilungseinheiten.
Art.-Nr. WBZ-1081-2EAN 0767523866222
Passt zu:Energy Control Senec Designconnect.homeconnect.homeTerra ACP30 x-seriesTerra ACTerra ACP30 Dienstwagenalle ansehen
99,00 €
inkl. 19 % MwSt.
zzgl. Versandkosten
Derzeit nicht lieferbarLieferzeit: 2-4 Werktage - Sofort versandbereit
Nicht vorrätig
Smartfox Schütz
Solarstrom schon ab 1,3 kW.Automatisch ein- und dreiphasig.
Das Smartfox Schütz schaltet Wallboxen ohne eigene Phasenumschaltung zwischen ein- und dreiphasig um. So lädt das Auto auch bei wenig Sonne mit Überschuss.
- Bis 40 Adrei Schließer
- Smartfox-Energiemanagersteuert über Relais 4
- ElektrofachkraftEinbau im Verteiler
KenndatenArt.-Nr. WBZ-1081-2
- Strom
- 40AAC-7a
- Einphasig ab
- 1,3kWÜberschuss, ca.
- Dreiphasig ab
- 4,3kWÜberschuss, ca.
- Breite
- 3TEauf der Hutschiene
Über das Smartfox Schütz
Das Smartfox Schütz schaltet eine Wallbox ohne eigene Phasenumschaltung zwischen ein- und dreiphasigem Laden um. Gesteuert wird es über Relais 4 des Smartfox-Energiemanagers. So beginnt das Laden einphasig schon ab etwa 1,3 kW Überschuss, ab etwa 4,3 kW geht es auf drei Phasen.
Für welche Wallboxen?
Smartfox nennt es unter anderem für Keba P30 c- und x-Serie, ABB Terra AC und Amperfied/Heidelberg Energy Control und connect.home. Nicht nötig ist es beim Smartfox Pro Charger 2 und bei Alfen Eve, die selbst umschalten. Bei Mennekes AMTRON lässt sich die Umschaltung nicht umsetzen. Extern umschalten lässt sich nur ein Ladepunkt.
Gut zu wissen
Ein Wechsel dauert etwa fünf Minuten, ausgelegt ist das Schütz für 100 Schaltungen am Tag. Manche Fahrzeuge vertragen die Umschaltung zwischen ein- und dreiphasig nicht. Ohne Smartfox Pro 2 Energiemanager schaltet das Schütz nicht.
Passt zu diesen Wallboxen
HeidelbergAmperfied Heidelberg Energy Control 11 kW
- 11 kW
- festes Kabel 7,5 m
- Heidelberg
Amperfied Heidelberg Wallbox 11 kW
- 11 kW
- festes Kabel 5 m
- Zähler nicht geeicht
- Heidelberg
Amperfied Heidelberg Wallbox 11 kW
- 11 kW
- festes Kabel 7,5 m
- Zähler nicht geeicht
- ABB
ABB Terra AC Wallbox 11 kW
- 11 kW
- festes Kabel 5 m
- Eichrechtskonform
- Keba
Keba Wallbox KeContact P30 X-series 128.829 22 kW
- 22 kW
- festes Kabel 6 m
- MID-Zähler
- ABB
ABB Terra AC Wallbox 11 kW
- 22 kW
- festes Kabel 5 m
- MID-Zähler
- ABB
ABB Terra AC Wallbox 11 kW
- 22 kW
- Typ-2-Steckdose
- MID-Zähler
- Keba
Keba P30 Dienstwagen Wallbox 11 kW
- Eichrechtskonform
Technische Daten
Angaben laut Hersteller
Art.-Nr. WBZ-1081-2
- Hersteller
- Smartfox
- Kontakte
- 3 Schließer
- Nennbetriebsstrom
- 40 A AC (AC-7a)
- Bemessungsspannung
- 400 V AC
- Steuerkreis
- 220–240 V AC
- Leistungsaufnahme
- 6,5 VA halten, 53 VA anziehen
- Anschluss Hauptkreis
- 6–25 mm² starr, 6–16 mm² feindrähtig
- Schalthäufigkeit
- 100 Schaltungen am Tag
- Norm
- IEC/EN 61095
- Schutzart
- IP20 (Einbau im Verteiler)
- Betriebstemperatur
- −5 bis +60 °C
- Montage
- Hutschiene 35 mm im Verteiler (3 TE)
- Gewicht
- 0,5 kg
- Besonderheiten
- nur ein Ladepunkt extern umschaltbar; manche Fahrzeuge vertragen die Umschaltung nicht
Im Lieferumfang
- 1 Smartfox Schütz für Ladestation
Downloads und Anleitungen
Häufige Fragen
Brauche ich das Schütz für den Smartfox Pro Charger 2?
Nein. Der Pro Charger 2 schaltet mit dem Smartfox-Energiemanager selbst um. Auch Alfen Eve braucht es nicht.
Geht das Schütz mit einer Mennekes AMTRON?
Nein. Laut Smartfox lässt sich die externe Umschaltung bei der AMTRON nicht umsetzen.
Ab wie viel Überschuss lädt das Auto?
Einphasig ab etwa 1,3 kW, dreiphasig ab etwa 4,3 kW. Manche Fahrzeuge vertragen die Umschaltung nicht.
Wie lange dauert eine Umschaltung?
Etwa fünf Minuten. Extern umschalten lässt sich immer nur ein Ladepunkt.
