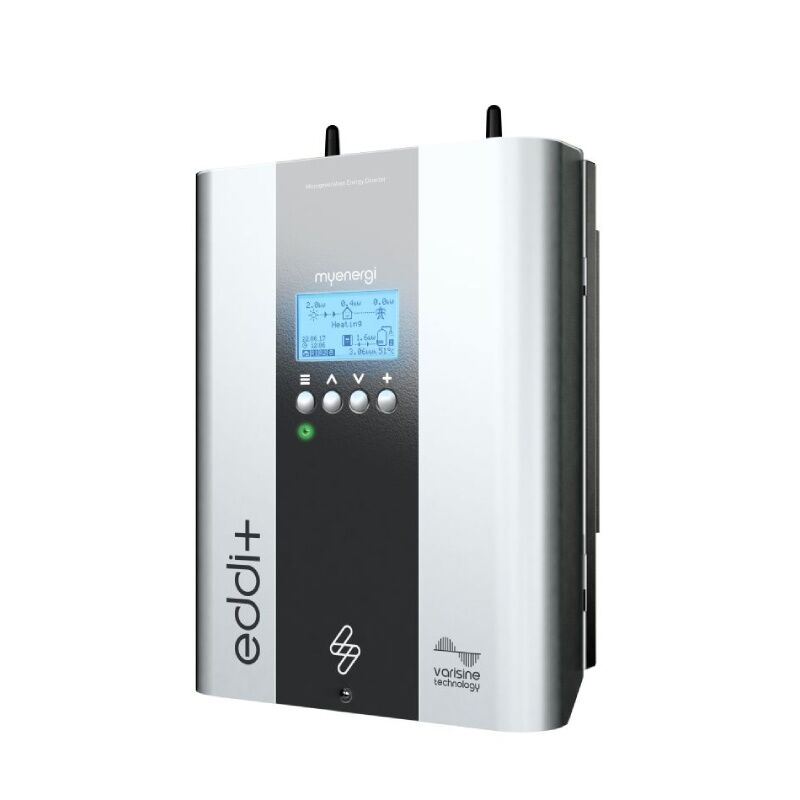

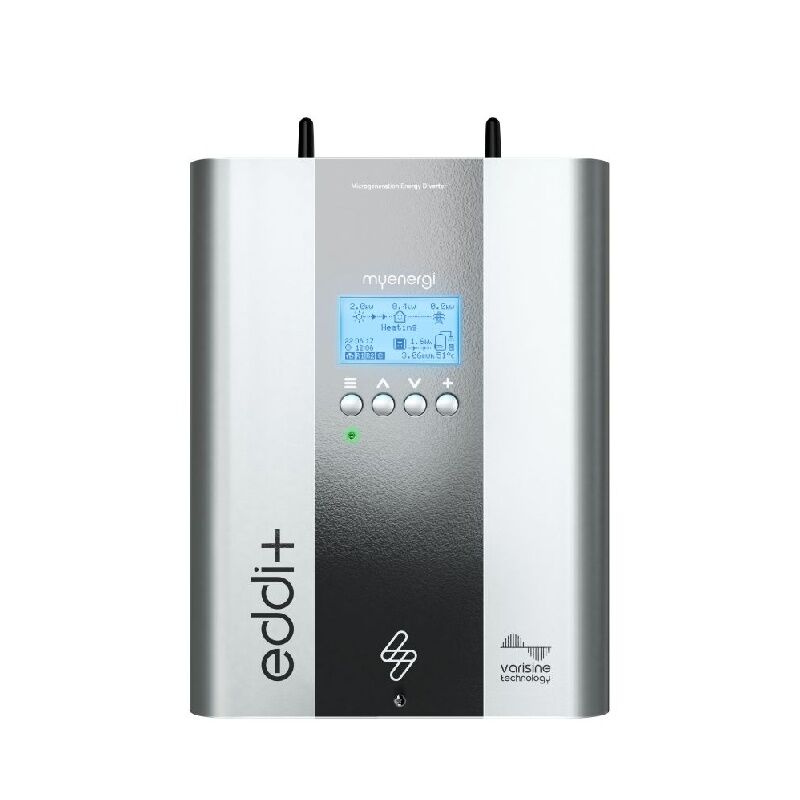

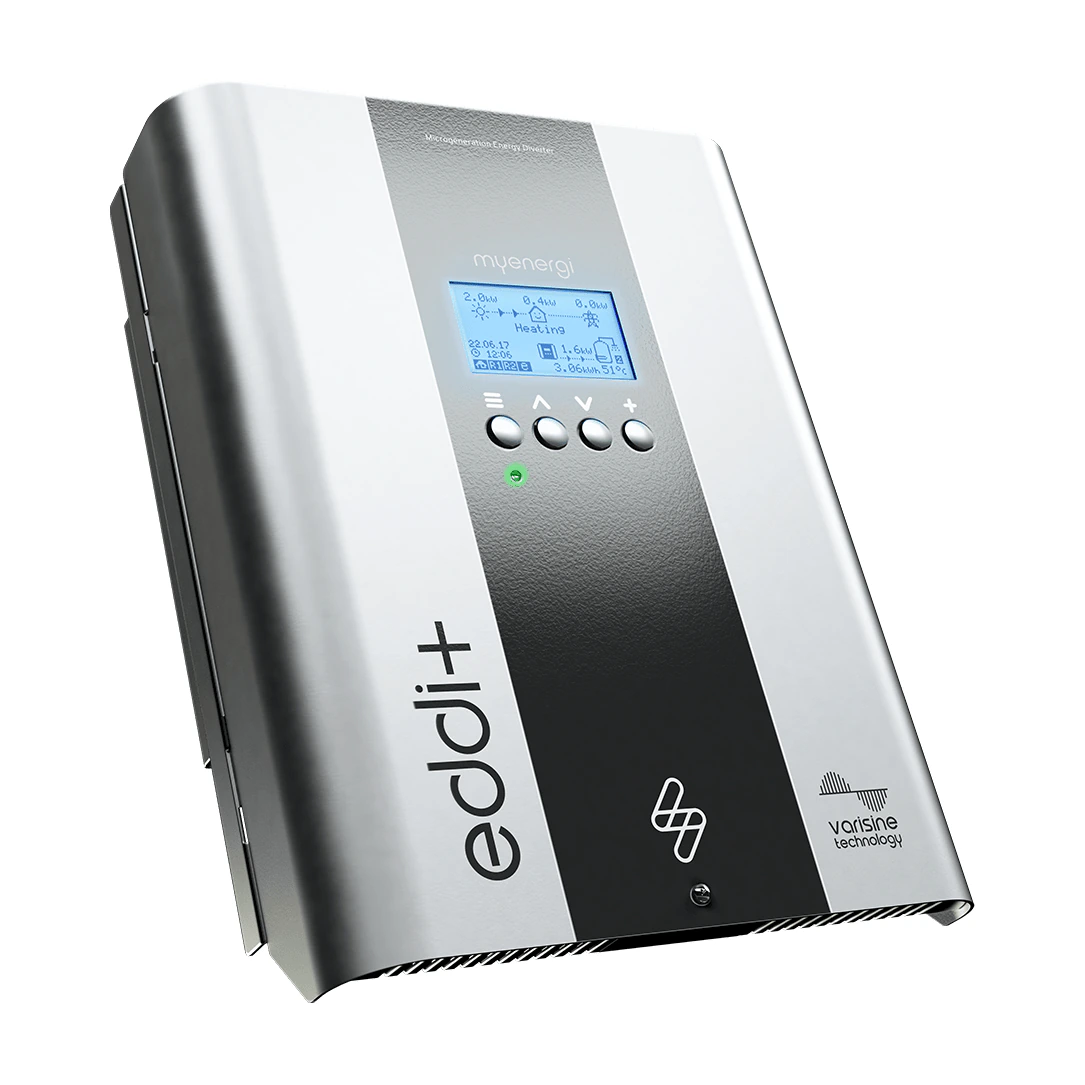

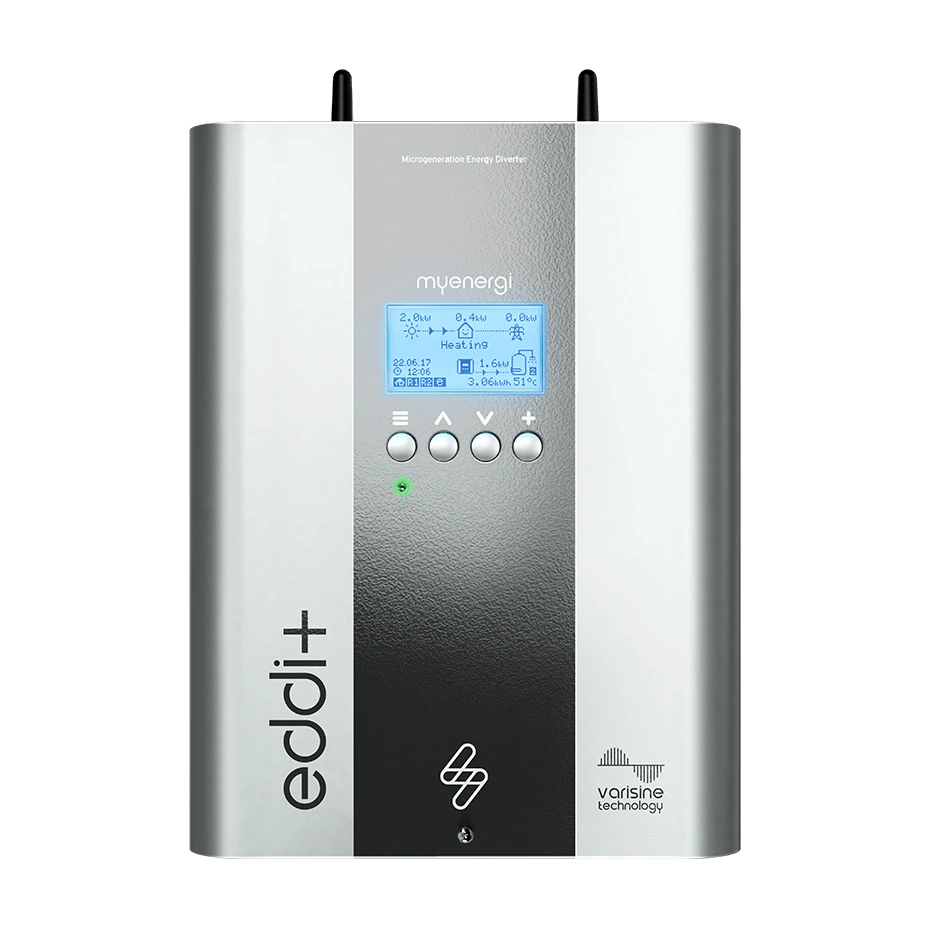

myenergi EDDI+ Energiemanager 16A3P02H Plus – 3-phasiger Leistungsregler

So funktioniert’s

Messen: Die drei Netz-CTs melden dem eddi+, wie viel Strom Ihr Haus ins Netz abgibt oder von dort bezieht. Er verrechnet die drei Phasen: Überschuss auf einer beliebigen Phase zählt als verfügbar.

Regeln: Der eddi+ passt die Leistung am Heizelement stufenlos an (myenergi nennt das VariSine) und gibt dem Heizstab so viel, wie übrig ist, bis zu 9 kW.

Nachheizen: Reicht die Sonne nicht, starten Sie am Gerät einen Boost: Der eddi+ heizt dann unabhängig vom Überschuss, also auch mit Netzstrom, standardmäßig eine Stunde lang. Alternativ legen Sie bis zu vier Zeitfenster pro Tag fest. Über die myenergi-App behalten Sie den eddi+ auch unterwegs im Blick.

Anwendungsbeispiel: Warmwasser mit PV-Überschuss

Die Rechnung: Leistung in kW mal Stunden ergibt kWh. Angenommen, der dreiphasige Heizstab in Ihrem Warmwasserspeicher hat 9 kW und Ihre Anlage liefert zwei Stunden lang mehr als 9 kW Überschuss. Dann fließen 9 kW × 2 h = 18 kWh als Wärme in den Speicher. Sind nur 4,5 kW frei, regelt der eddi+ auf 4,5 kW herunter, und in zwei Stunden kommen 9 kWh zusammen (4,5 kW × 2 h). Heizstab, Dauer, Überschuss und ein Speicher, der die Wärme aufnehmen kann, sind Annahmen, keine Zusage für Ihre Anlage. Wie viel Wasser diese Energie erwärmt, hängt von Ihrem Speicher ab.

eddi plus oder eddi: der Unterschied

Der eddi 16A1P02H arbeitet einphasig mit bis zu 3,68 kW und hat zwei Ausgänge, die nacheinander heizen. Der eddi+ wird an 3 × 230/400 V angeschlossen und regelt an seinem einen Ausgang bis zu 9 kW, für ein dreiphasiges Heizelement oder bis zu drei einphasige parallel (Heizleistung zusammen 0,15 bis 9 kW). Welcher Regler passt, entscheidet Ihr Heizelement: Ist es einphasig und höchstens 3,68 kW stark, reicht der eddi. Für ein dreiphasiges oder bis zu drei einphasige Heizelemente mit je höchstens 3 kW nehmen Sie den eddi+.

Wärmepumpe: PV-Freigabe über das Relais

Zwei Relais für je 16 A bei 250 V sind eingebaut. Eine der Relaisfunktionen heißt bei myenergi „Heat Pump PV Enable“, sinngemäß PV-Freigabe für die Wärmepumpe. Gedacht ist sie dafür, einer Wärmepumpe bei PV-Überschuss ein Freigabesignal zu geben. Ob Ihre Wärmepumpe ein solches Signal annimmt, klären Sie vorab mit Ihrer Elektro­fach­kraft und dem Hersteller der Wärmepumpe.

Anschluss und Montage

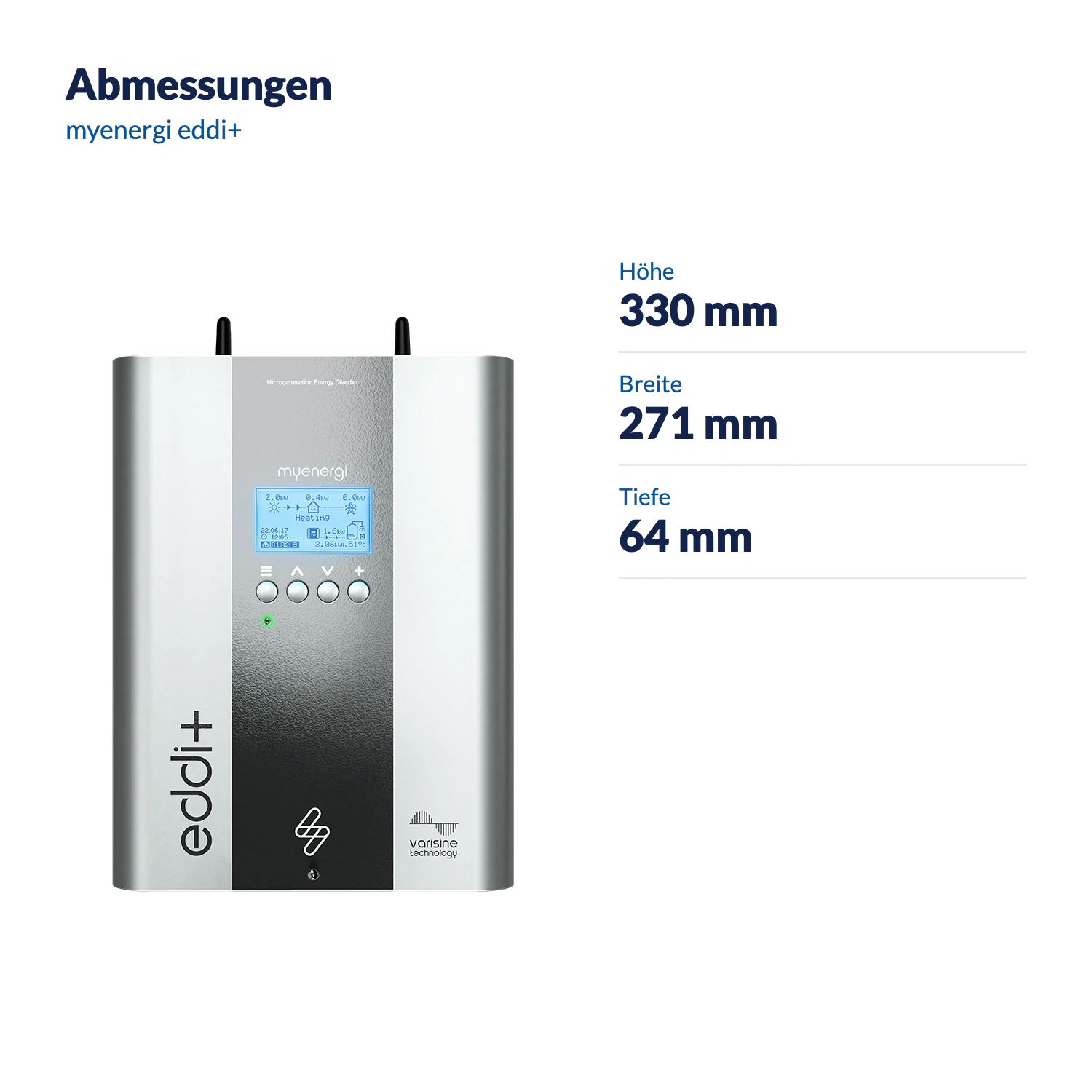

Der eddi+ hängt senkrecht an der Wand in einem Innenraum, die Wandhalterung sitzt schon am Gerät. Er ist nach IP20 geschützt, also nur für trockene Innenräume, und für −20 bis +40 °C ausgelegt; oben und unten braucht er 150 mm Platz, seitlich 20 mm. Am Ausgang dürfen nur rein ohmsche Heizelemente hängen, also einfache Heizwiderstände wie Heizstäbe, höchstens 3 kW je Phase und ohne elektronische Regler oder Zeitschalter (ein mechanischer Thermostat ist erlaubt). Den Anschluss übernimmt Ihre Elektro­fach­kraft.

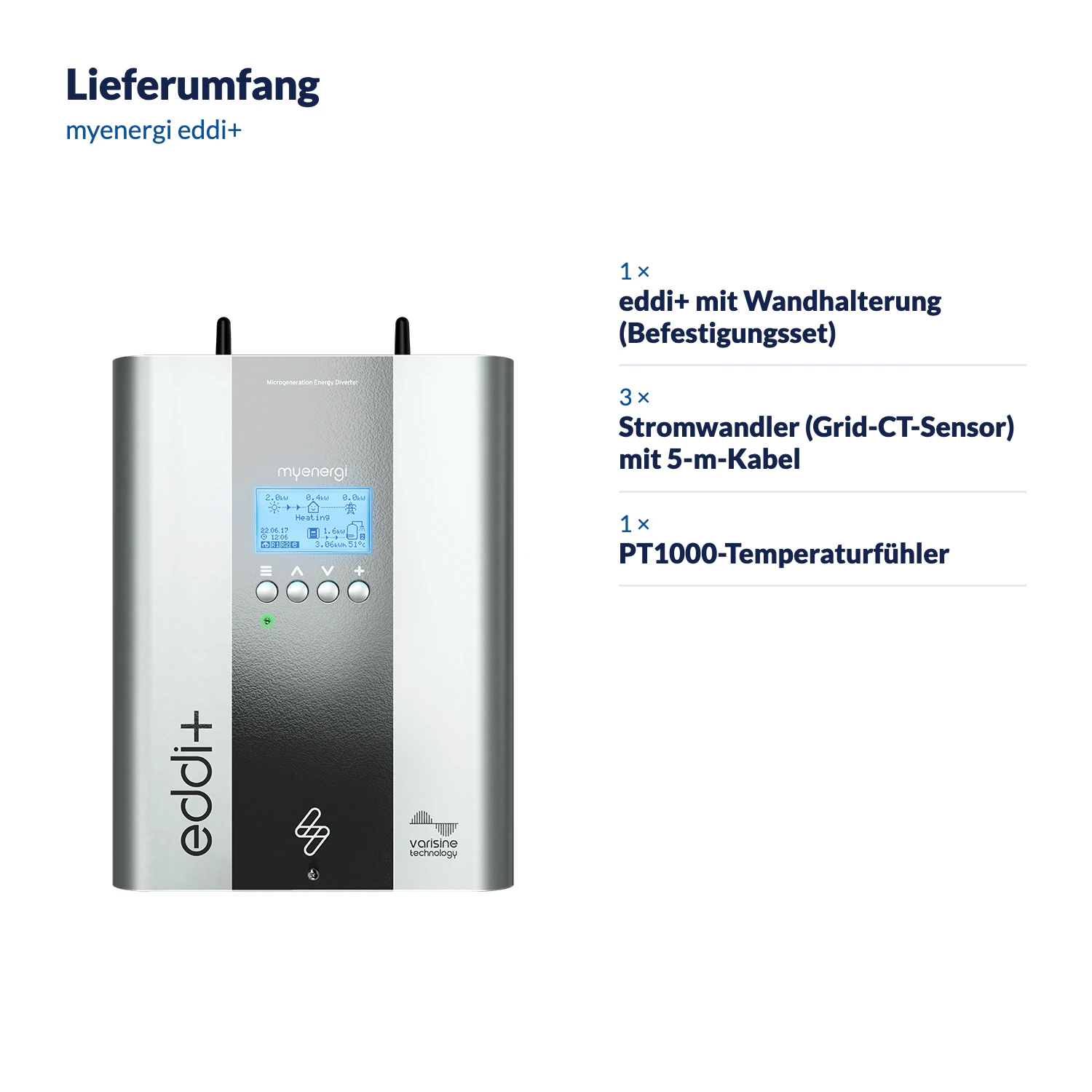

Die Netz-CTs umfassen Leiter bis 16 mm Durchmesser. Für weitere Messpunkte wie die PV-Erzeugung gibt es die CT-Klemme 16 mm, für dickere Leiter bis 24 mm Durchmesser, etwa Hauptleitungen, die CT-Klemme 24 mm. Führt kein Kabelweg zum Zählerschrank, misst der myenergi harvi per Funk. Mit einer zappi Wallbox arbeitet der eddi+ im selben myenergi-Verbund, bis zu sechs Geräte; über die Priorität legen Sie fest, ob zuerst das Auto oder der Speicher den Solar­strom bekommt. WLAN und LAN sind eingebaut, einen hub brauchen Sie nicht.
