ABL Wallboxen - eMobility Ladelösungen
Die ABL eMH1 Serie ist ideal für alle, die eine schlichte, zuverlässige Wallbox ohne App-Steuerung suchen: Sie überzeugt durch unkomplizierte Bedienung und ist für den Elektriker schnell und einfach zu installieren. Damit eignet sie sich besonders für private Stellplätze, bei denen „einstecken und laden“ im Vordergrund steht.
Die ABL PULSAR Reihe richtet sich an Nutzer, die maximale Kompaktheit mit smarten Funktionen kombinieren möchten – inklusive App-Steuerung für komfortable Kontrolle, Statusübersicht und individuelle Einstellungen. Dadurch ist sie perfekt für moderne Haushalte, die ihr Laden flexibel und digital verwalten wollen.
© ABL
ABL Wallboxen eMH1
ABL Pulsar Wallboxen
ABL eMH1 + Pulsar Wallbox Zubehör
Einfach Laden mit der ABL Wallbox eMH1
Dank der einfachen Bedienung der ABL eMH1 sowie der ABL eMH1 Basic ist der Ladevorgang in wenigen Sekunden gestartet. Dazu wird einfach der Stecker des vormontierten Ladekabels in die Ladebuchse des Elektrofahrzeugs gesteckt und das Laden beginnt automatisch. Die Ladegeschwindigkeit / Ladeleistung passt die ABL Wallbox vollkommen automatisch an das zu ladende E-Auto an.
Dank des montiertem Typ-2 Ladekabels von 6m Länge entfällt das lästige ein- und auspacken sowie die Reinigung des Kabels bei jedem Ladevorgang. Dieses lässt sich komfortabel nach Benutzung auf die zusätzlich erhältliche Kabelhalterung aufwickeln.
ABL Wallbox im Test
Die ABL eMH1 Wallbox konnte bereits in diversen Tests ihre Prüfer und Nutzer überzeugen. Im ADAC Wallbox Test 2018 wurde die Ladestation souverän Testsieger mit der Bestnote 1,0 „Sehr gut“. In allen drei getesteten Kriterien (Zuverlässigkeit, Sicherheit, Handhabung) konnte die eMH1 von ABL Bestwerte erzielen.
ABL eMH1 Wallbox - Kompatibel mit allen E-Autos
Diese Wallbox ist für alle Hybrid- + Elektro-Fahrzeuge geeignet. Egal ob das Fahrzeug 1-Phasig oder 3-Phasig, mit 3,7kW / 7,4kW / 11kW oder 22kW laden kann. Die Ladestation passt sich automatisch dem angeschlossenen E-Auto an und lädt dieses stets mit der optimal möglichen Ladeleistung.
Installation der ABL eMH1 Wallbox
Die mechanische Installation der ABL Ladestation gestaltet sich dank der beiliegenden Montageanleitung und Bohrschablone sehr einfach. Die Wallbox wird an 3 Punkten mit passenden Schrauben an den Montageuntergrund (z.B. Mauerwerk = Dübeln) befestigt. Durch die Schutzklasse IP54 und dem stabilen und langlebigen Gehäuse kann die ABL Wallbox problemlos im Außenbereich installiert werden.
Dank des integriertem Fehlerstromschutzschalters (FI Typ-A) sowie eines DC-Fehlerstromsensors wird für die Elektrische Installation der ABL Wallbox eMH1 (außer eMH1 Basic Version) lediglich ein passender Leitungsschutzschalter (Sicherungsautomat) benötigt. Bei der eMH1 Basic Wallbox ist neben dem Sicherungsautomat ein FI Typ-A in der Unterverteilung vorzusehen.
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenJetzt online Wallbox Installationskosten kalkulieren!
Sofort & unverbindlich zum privaten Festpreis Angebot für Ihre Wallbox-Installation ohne versteckte Zusatzkosten.
Wallbox Anschluss-Sets
Unsere Wallbox-Installationssets für alle 11 kW sowie 22 kW Ladestationen enthalten die notwendigen Komponenten für die elektrische Installation in der Haupt- oder Unterverteilung.
Wir liefern ausschließlich Markenkomponenten von ABB. Die beiliegenden Anschlussleitungen (Typ H07V-K) für die Zuleitung zum Fehlerstromschutzschalter (FI/RCD) sowie vom Fehlerstromschutzschalter zum Leitungsschutzschalter sind mit einem Querschnitt von 10 mm² ausgeführt. Die Kabelenden sind bereits mit den entsprechenden Aderendhülsen vorkonfektioniert, sodass sie direkt angeschlossen werden können.
ABL eMH1 Wallbox Konfigurationsservice - Ladeleistungslimitierung 22kW -> 11kW
Den ABL Ladeleistungs- Konfigurationsservice in Kombination mit einer 22kW eMH1 ABL Wallbox in den Warenkorb legen und Sie erhalten Ihre ABL Wallbox direkt vorkonfiguriert auf 11kW nach Hause.
- Für alle 22kW ABL Wallboxen verfügbar
- Leistungsreduzierung von 22kW (32A) auf 11kW (16A)
- Erfüllt die Anforderung der KFW Förderung 440
- Wallbox direkt bei Lieferung mit 11kW betriebsbereit
Ihre 22kW Wallbox wird von uns auf einen maximalen Ladestrom von 16A (= 11kW bei 3-phasigem Anschluss) per Software vorkonfiguriert und kann so direkt von einer elektrischen Fachkraft in Betrieb genommen werden.
ACHTUNG:
Die ABL Wallbox muss dafür per Software nach Kundenwunsch spezifiziert / konfiguriert werden. Der Kunde verzichtet dadurch auf sein gesetzliches Widerrufsrecht (§ 312g Abs. 2 Nr. 1 BGB).
Maximale Ladeleistung der ABL Wallboxen selber limitieren?
Ihre 22kW Wallbox wird von uns auf einen maximalen Ladestrom von 16A (= 11kW bei 3-phasigem Anschluss) per Software vorkonfiguriert und kann so direkt von einer elektrischen Fachkraft in Betrieb genommen werden.
Die ABL eMH1 Ladestationen sind sowohl mit 11kW als auch mit 22kW maximaler Ladeleistung erhältlich. Falls eine weitere interne Limitierung der Ladeleistung gewünscht wird, muss diese durch einen Elektrofachbetrieb erfolgen. Die benötigte Software ist nach Registrierung kostenlos bei ABL downloadbar. Zur Verbindung mit der Wallbox ist von ABL das Konfigurationskit CONFCAB erhältlich.
Dokumente zum ABL Confcab Konfigurationskit + Software (PDF)
ABL eMS Home Energiemanager
Das eMS home empfiehlt sich als dynamisches Energie- und Lastmanagementsystem für den Einsatz in Privathaushalten. Das vollintegrierte 3-Phasen Smart Meter misst den aktuellen Energieverbrauch am Netzanschlusspunkt und erlaubt eine dynamische Anpassung und Verteilung des Ladestroms in Einzel- und Gruppeninstallationen mit bis zu sechs eMH1 Wallboxen. Dadurch lässt sich eine Überlastung des Hausanschlusses vermeiden. Durch eine Überschusserfassung lassen sich PV-Anlagen einbinden, um PV-Überschussladen zu ermöglichen. Für die Konfiguration und das Monitoring kann per LAN aufdie Weboberfläche des eMS home zugegriffen werden, die dann den Ladestatus und die Strombelastung auf den einzelnen Phasen über einen herkömmlichen Browser darstellen kann.
- PV-Überschussladen mit allen Photovoltaikanlagen
- 4 Lademodi - Wallbox sperren / Netz-Laden / PV-Überschuss-Laden / Hybrid-Laden
- Dynamisches Lastmanagement für ABL eMH1 Wallboxen
- Schutz vor Überlastung des Hausanschlusses
- 3 Phasen Smart Meter Energiemessung
- Monitoring und Steuerung über Weboberfläche möglich
- Lastverbund für bis zu sechs eMH1 Wallboxen möglich
Sicherheitstechnik in den ABL eMH1 Ladestationen
-
Gleichstrom-Fehlerstromsensor = DC-Fehlerstromschutz
Alle ABL eMH1 Wallboxen haben bereits einen Gleichstrom-Fehlerstromsensor intern verbaut. -
FI Typ-A = AC-Fehlerstromschutz
Bei allen eMH1 Standard Modellen ist ein Fehlerstromschutzschalter FI Typ-A bereits in der Wallbox integriert. Bei den eMH1 Basic Modellen ist dieser in der Unterverteilung vorzusehen. -
Integrierte Temperaturüberwachung
Eine integrierte Temperaturüberwachung schützt die Wallbox eMH1 vor Überhitzung. Sie drosselt die Ladeleistung der Wallbox beziehungsweise schaltet komplett aus, wenn die Temperatur den Grenzwert überschreitet. Sinkt die Temperatur danach wieder, schaltet die Wallbox eMH1 automatisch wieder auf volle Ladeleistung. -
Welding Detection
Die Verschweißungserkennung ist hardwaretechnisch umgesetzt. Der Fehlerstromschutzschalter (RCCB) wird bei einer auftretenden Verschweißung des Schützes fernausgelöst. -
Abschließbare Frontblende
Zusätzlich verfügt die ABL Wallbox über eine abschließbare Blende, wodurch sich die Ladestation vor ungewollter Fremdnutzung schützen lässt.

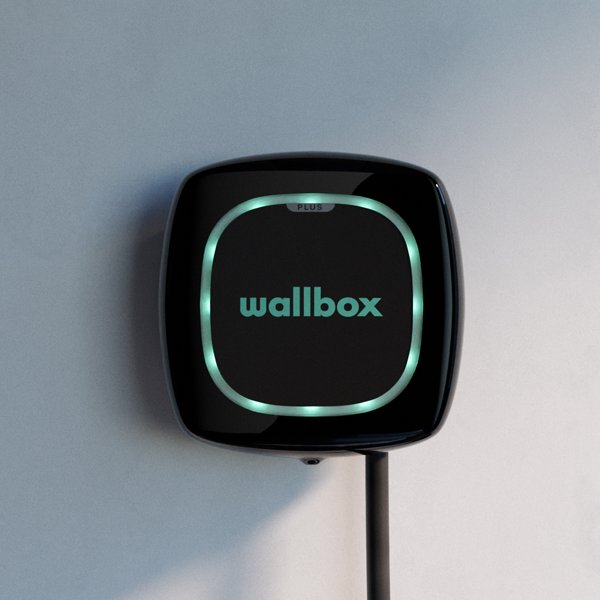

Die ABL Pulsar - Konnektivität übers Webportal oder App
Über die kostenlose Wallbox App (Android & Apple) oder das MyWallbox Portal lässt sich der Status deiner Ladestation kontrollieren und von überall fernsteuern. Programmierbare Zeitpläne erlauben das automatische & effiziente Laden zu Wunschzeiten. Bei Bedarf lässt sich die Nutzung der Wallbox nur durch vorherige Autorisierung verriegeln. Zusätzlich erhält man Zugriff auf diverse Statistiken wie Ladevorgänge und Stromverbräuche.
- Grundlegende Ladegerätverwaltung & Steuerung
- Filtern & analysieren der Daten nach Zeitspannen
- Verwalten Sie alle Ladegeräte am Standort
- Statistiken über Stromverbrauch, Ladesitzungen und Kosten über die Wallbox App
- Erweiterte Statistiken über Stromverbrauch, Kosten, aktive Sitzungen, historische Daten in Echtzeit
Wallbox Chargers Smartwatch App
Durch die zusätzliche Smartwatch App erhältst du Benachrichtigungen und hast direkte Kontrolle über die wichtigsten Funktionen.
- Höchstmöglicher Komfort durch die Smartwatch App
- Benachrichtigungen, sobald der Ladevorgang abgeschlossen ist
- Steuern Sie Ihre Wallbox komfortabel jederzeit von unterwegs
- Echtzeitüberwachung der Ladestation und des Ladevorgangs
Benachrichtigungen
Lassen Sie sich auf Wunsch automatisch über die Handy App oder über die Smartwatch benachrichtigen:
- "Ihr Auto ist vollständig aufgeladen."
- "Denken Sie daran, Ihr Auto vor dem zeitprogrammierten Laden anzuschließen."
- "Es ist ein Software-Update für das Ladegerät verfügbar."
Energiezähler - Ladevorgänge & Verbräuche dokumentieren
Über die Wallbox App oder das Webportal lassen sich die Ladevorgänge, Ladezeiten und die Energieverbräuche protokollieren und die Daten exportieren. Über die integrierte Filterfunktion lässt sich ein definierter Zeitbereich eingrenzen und entweder im Diagramm- oder im Listenmodus darstellen. So lassen sich komfortabel Abrechnungen und Ladeprotokolle erstellen, um z.B. den Ladestrom des Dienstwagens abzurechnen.
Wallbox Pulsar Plus Power Sharing - Intelligentes Lastmanagement
Über die integrierte Power-Sharing-Funktion lassen sich zwischen 2 und 25 Wallbox Charger in ein Power-Sharing-Netwerk einbinden. Die Ladestationen kommunizieren über ein Verkabelungssystem, in dem jede Ladestation mit der jeweils nächsten Ladestation verbunden wird. Durch das „First-Come-First-Serve“-Prinzip lassen sich mehr Ladestationen installieren, als Fahrzeuge gleichzeitig geladen werden können. Die Konfiguration erfolgt komfortabel anhand von 3 Parametern über die Wallbox App (Android + Apple).
- Power-Sharing ab 2 und bis zu 25 Wallbox Chargern
- Funktioniert auch ohne Internetverbindung
- Warteschlangen-Funktion wenn maximale Leistung bereits genutzt wird
- Einfache Konfiguration von nur 3 Parametern über Wallbox App
