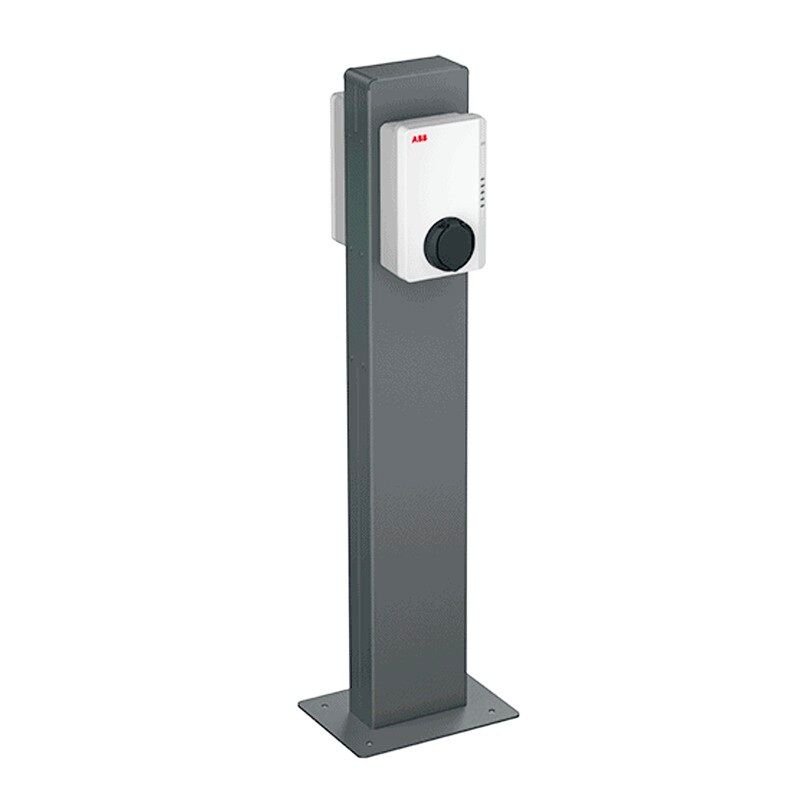

ABB-Standfuß für zwei Terra AC Wallboxen Rücken an Rücken, mit zwei montierten weißen Wallboxen (nicht im Lieferumfang)
ABB-Standfuß zweiseitig mit zwei montierten Terra AC Wallboxen, vorn eine mit Ladekabel (Wallboxen nicht im Lieferumfang)

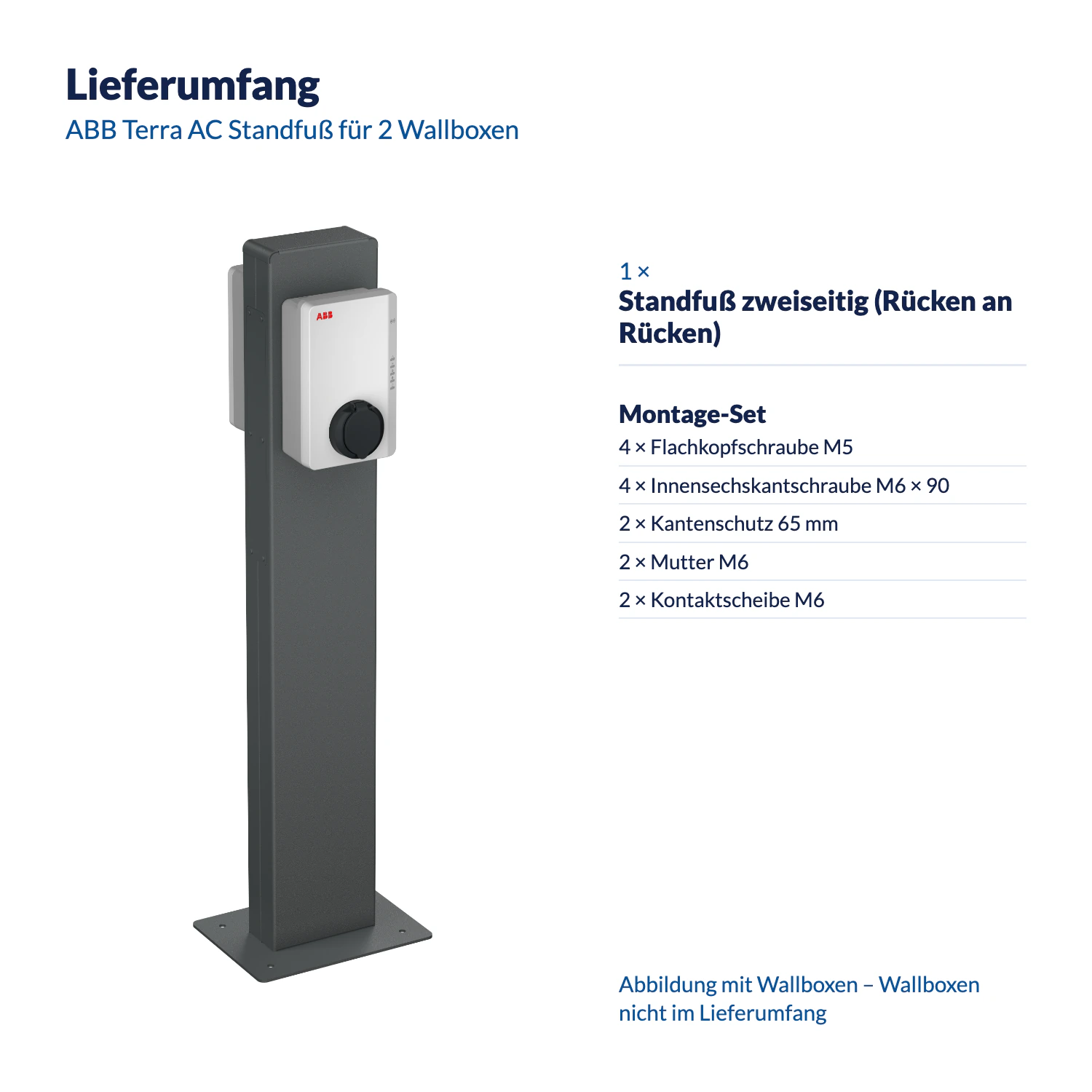

Lieferumfang ABB Terra AC Standfuß für 2 Wallboxen: 1 × Standfuß zweiseitig (Rücken an Rücken); Montage-Set: 4 × Flachkopfschraube M5, 4 × Innensechskantschraube M6 × 90, 2 × Kantenschutz 65 mm, 2 × Mutter M6, 2 × Kontaktscheibe M6 (Abbildung mit Wallboxen – Wallboxen nicht im Lieferumfang)

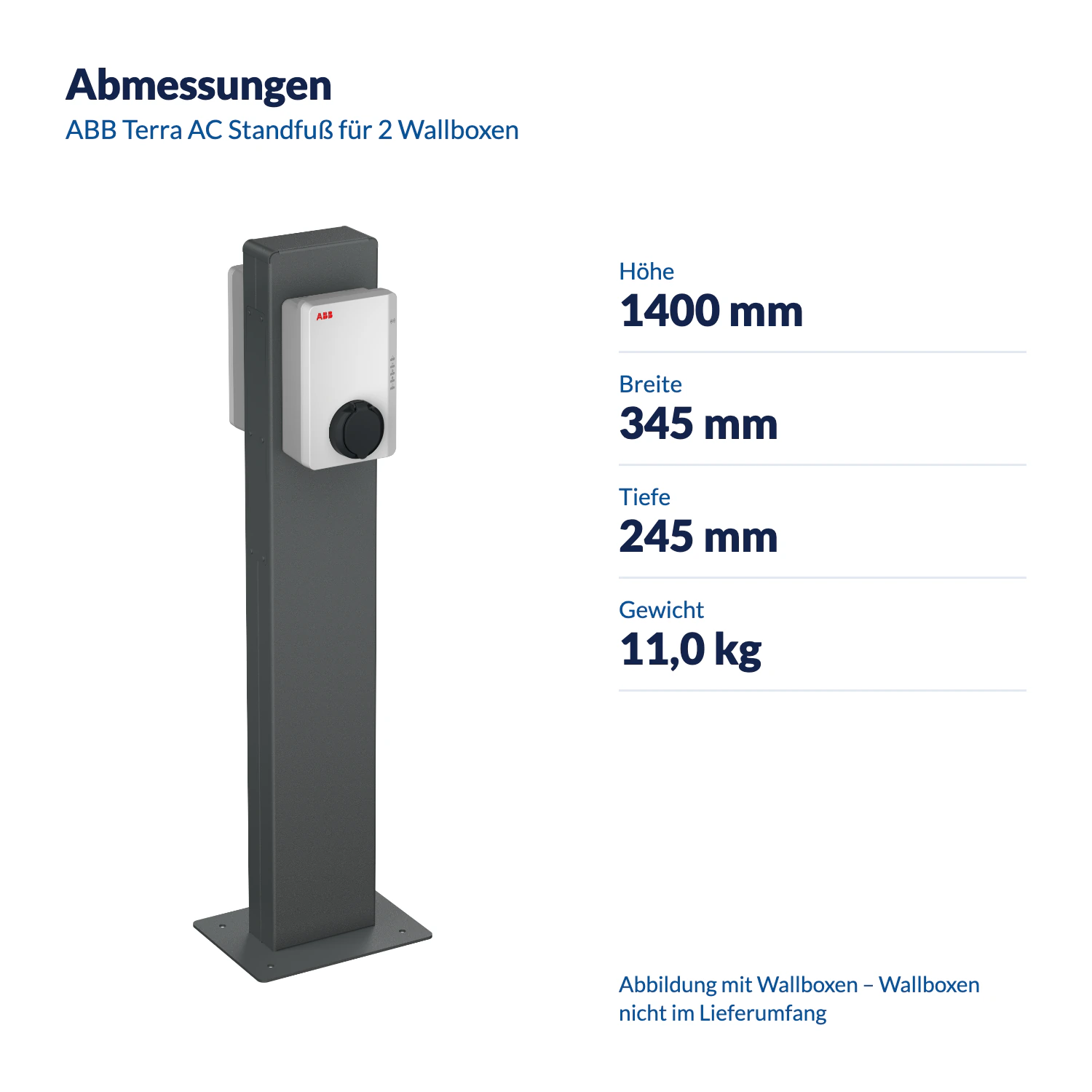

Maße ABB Terra AC Standfuß für 2 Wallboxen: Höhe 1400 mm, Breite 345 mm, Tiefe 245 mm, Gewicht 11,0 kg (Abbildung mit Wallboxen – Wallboxen nicht im Lieferumfang)
ABB-Standfuß für zwei Terra AC Wallboxen Rücken an Rücken, mit zwei montierten weißen Wallboxen (nicht im Lieferumfang)
ABB-Standfuß zweiseitig mit zwei montierten Terra AC Wallboxen, vorn eine mit Ladekabel (Wallboxen nicht im Lieferumfang)
Lieferumfang ABB Terra AC Standfuß für 2 Wallboxen: 1 × Standfuß zweiseitig (Rücken an Rücken); Montage-Set: 4 × Flachkopfschraube M5, 4 × Innensechskantschraube M6 × 90, 2 × Kantenschutz 65 mm, 2 × Mutter M6, 2 × Kontaktscheibe M6 (Abbildung mit Wallboxen – Wallboxen nicht im Lieferumfang)
Maße ABB Terra AC Standfuß für 2 Wallboxen: Höhe 1400 mm, Breite 345 mm, Tiefe 245 mm, Gewicht 11,0 kg (Abbildung mit Wallboxen – Wallboxen nicht im Lieferumfang)

ABB

ABB TAC Standfuß Stele für 2x ABB Terra Wallbox

Standfuß (Stele) von ABB für zwei ABB Terra AC Wallboxen, Rücken an Rücken, aus Aluminium, etwa 1,40 m hoch.

Je eine Wallbox sitzt auf jeder Seite der Stele. Laut ABB-Anleitung muss der Doppelstandfuß immer mit zwei Ladestationen bestückt sein.

Art.-Nr. WBZ-1130-2Hersteller-Nr. 6AGC085684EAN 8719874451949

Passt zu:Terra ACTerra ACTerra ACalle ansehen

549,00 €

inkl. 19 % MwSt.

zzgl. Versandkosten

Auf LagerLieferzeit: 2-4 Werktage - Sofort versandbereit
Sperrgutversand

Vorrätig

Automatisches Angebot jetzt selbst erstellen

Über den ABB Terra AC Standfuß für 2 Wallboxen

Der ABB Terra AC Standfuß für 2 Wallboxen (6AGC085684) trägt zwei ABB Terra AC Wallboxen Rücken an Rücken, je eine auf jeder Seite der Stele. Er besteht aus Aluminium, ist etwa 1,40 m hoch und hat eine Fußplatte von 345 × 245 mm. Bei ABB heißt er „TAC Pedestal back-to-back“. Als Wallbox Stele sieht ABB ihn für den Innen- oder Außen­bereich vor. Damit ist er eine Stele für Wallbox-Standorte ohne Wand: Das Kabel läuft von unten durch den Fuß und tritt am Kabeldurchlass aus.

Immer mit zwei Wallboxen

Die Anleitung warnt vor Stromschlaggefahr: Der Doppelstandfuß muss immer mit zwei Lade­stationen bestückt sein. Für eine einzelne Wallbox gibt es den ABB Terra AC Standfuß.

Fundament und Verankerung

ABB empfiehlt ein Betonfundament von 70 × 60 cm, 50 cm tief, aus Beton C30/37, und vier Anker M10 × 40, die nicht zum Liefer­umfang gehören. Auf Asphalt ist die Montage nicht zulässig, auf Parkplätzen ist bauseits ein Anfahrschutz anzubringen. Im Fundament sind Leerrohre und Anschlusskabel passend zur Zahl der Lade­stationen vorzusehen. Die Wallboxen gehören nicht zum Liefer­umfang. Weitere Standfüße finden Sie in der Kategorie Standfüße / Wandbefestigung.

ABB-Standfuß zweiseitig mit zwei montierten Terra AC Wallboxen, vorn eine mit Ladekabel (Wallboxen nicht im Lieferumfang)

Technische Daten

Angaben laut Hersteller

Art.-Nr. WBZ-1130-2

Hersteller
ABB
Hersteller-Nr.
6AGC085684
Material
Aluminium
Aufnahme
2 ABB Terra AC Wallboxen, Rücken an Rücken (immer beide Seiten bestücken)
Fundament
Beton C30/37, empfohlen 70 × 60 cm, 50 cm tief
Verankerung
4 Anker M10 × 40 (nicht im Liefer­umfang)
Einsatzbereich
innen oder außen (laut ABB)
Norm
IEC 61439-7

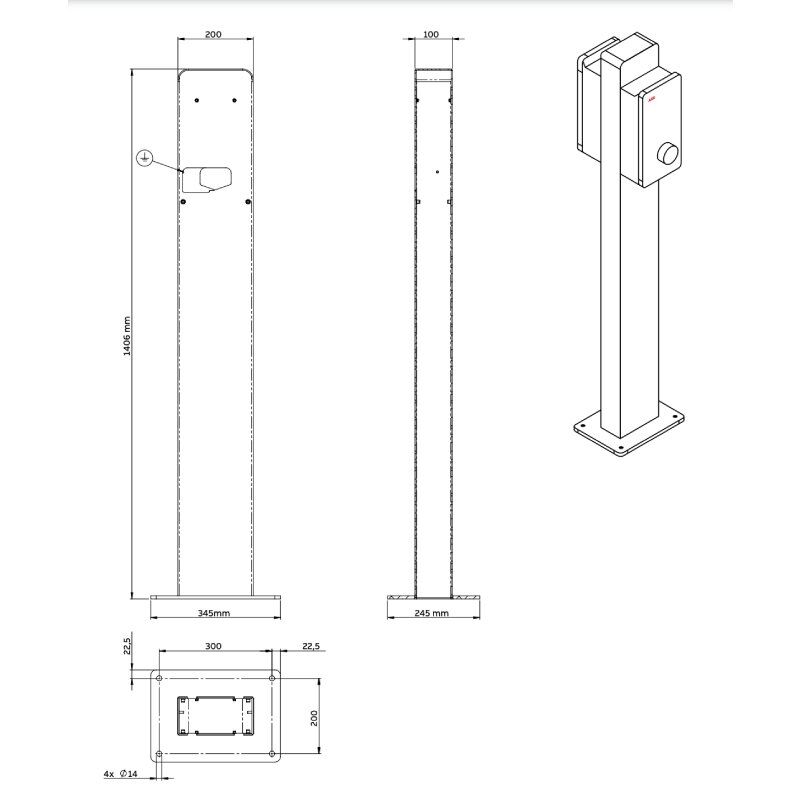

Maße (L × B × H)
1406 × 345 × 245 mm
Gewicht
11 kg

Im Liefer­umfang

  • ABB TAC Standfuß back-to-back für 2 Wallboxen (6AGC085684)
  • 4 Flachkopfschrauben DIN 923 (Edelstahl)
  • 4 Innensechskantschrauben M6 × 90 (A2-70)
  • 2 Kantenschutz, L = 65 mm
  • 2 Muttern M6 und 2 Unterlegscheiben M6 (für die Erdung)

Produktsicherheit

Herstellerinformationen

ABB ltd.
Affolternstrasse 44
CH-8050 Zürich
Schweiz

https://new.abb.com/de
contact.center@de.abb.com

Häufige Fragen

Welche Wallboxen passen auf den ABB Terra AC Standfuß für 2 Wallboxen?

Laut ABB zwei Terra AC Wallboxen, Rücken an Rücken, je eine auf jeder Seite. ABB nennt die Terra AC in den Unterlagen allgemein, nicht einzelne Typen.

Kann ich nur eine Wallbox montieren?

Nein. Laut ABB-Anleitung muss der Doppelstandfuß immer mit zwei Lade­stationen bestückt sein. Für eine einzelne Wallbox gibt es den ABB Terra AC Standfuß.

Welche Höhe und welches Fundament braucht der Standfuß?

Er ist etwa 1,40 m hoch. ABB empfiehlt ein Betonfundament von 70 × 60 cm, 50 cm tief, aus Beton C30/37, und vier Anker M10 × 40, die nicht zum Liefer­umfang gehören. Auf Asphalt ist die Montage nicht zulässig.

Läuft das Kabel innen durch die Stele?

Ja. Das Kabel läuft von unten durch den Fuß und tritt am Kabeldurchlass aus. Leerrohre und Anschlusskabel im Fundament richten sich nach der Zahl der Lade­stationen.

Kann der Standfuß im Außen­bereich stehen?

ABB sieht ihn für den Innen- oder Außen­bereich vor. Auf Parkplätzen ist bauseits ein Anfahrschutz anzubringen.
