ABB TAC Standfuß Stele für 1x ABB Terra Wallbox
Standfuß (Stele) von ABB für eine ABB Terra AC Wallbox, aus Aluminium, etwa 1,40 m hoch.
Der ABB Terra AC Standfuß stellt die Wallbox frei am Stellplatz auf. ABB sieht ihn für den Innen- oder Außenbereich vor. Anker, Schrauben und Fundament gehören nicht zum Lieferumfang.
Art.-Nr. WBZ-1130-1Hersteller-Nr. 6AGC085345EAN 8719874451635
Passt zu:Terra ACalle ansehen
379,00 €
inkl. 19 % MwSt.
zzgl. Versandkosten
Auf LagerLieferzeit: 2-4 Werktage - Sofort versandbereit
Sperrgutversand
Vorrätig
Über den ABB Terra AC Standfuß

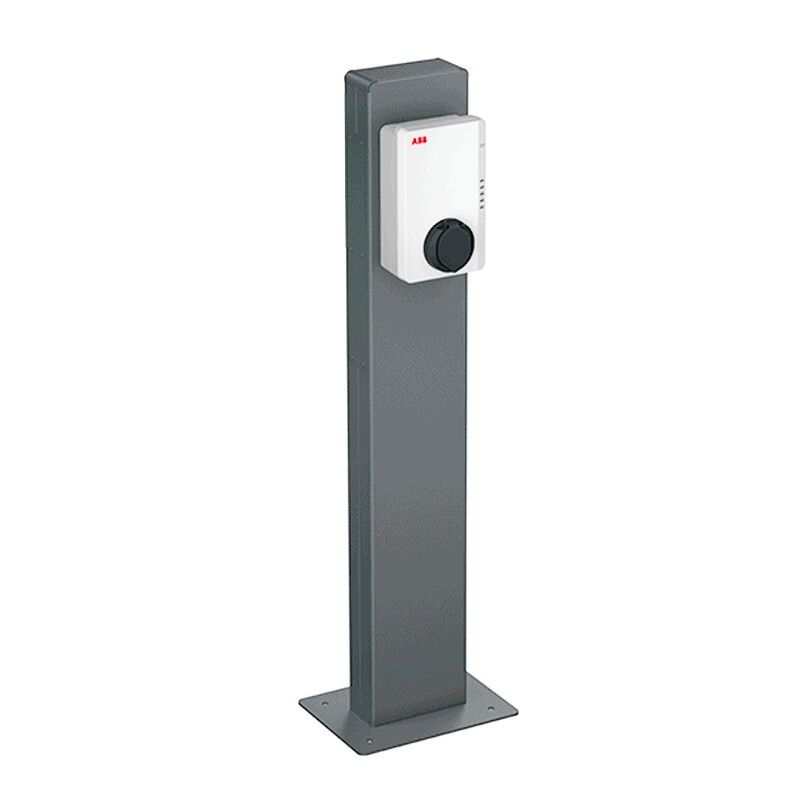

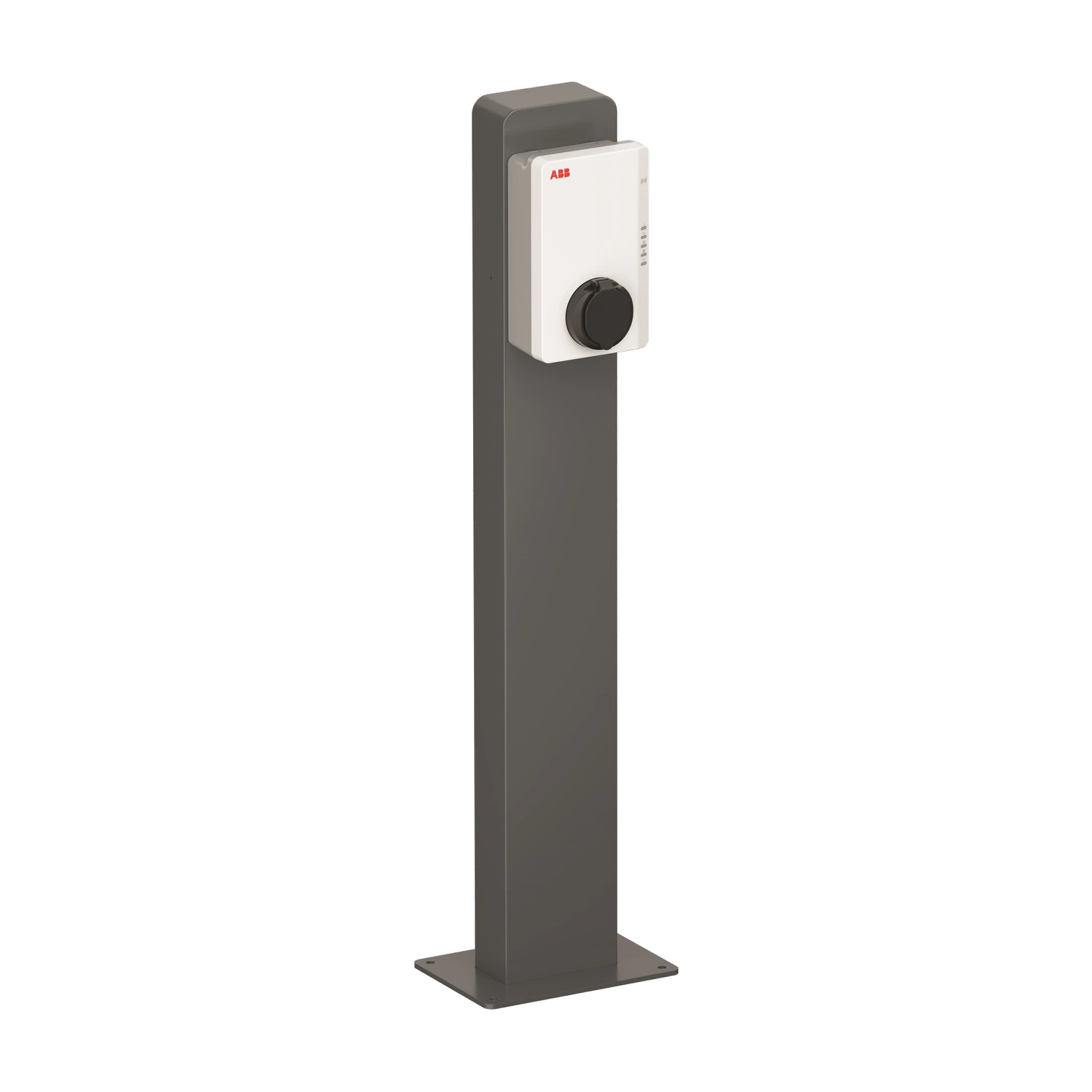

Der ABB Terra AC Standfuß (6AGC085345) ist ein Standfuß für 1 ABB Terra AC Wallbox. Er ist eine freistehende Stele aus Aluminium, etwa 1,40 m hoch, mit einer Fußplatte von 345 × 245 mm. ABB nennt ihn TAC Stele oder TAC Einzelstandfuß. Als Wallbox Stele sieht ABB ihn für den Innen- oder Außenbereich vor. Damit ist er eine Stele für Wallbox-Standorte ohne Wand: Das Kabel läuft von unten durch den Fuß und tritt am Kabeldurchlass aus.
Fundament und Verankerung
ABB empfiehlt ein Betonfundament von 70 × 60 cm, 50 cm tief, aus Beton C30/37. Die Stele wird mit vier Ankern M10 × 40 befestigt. Anker, Schrauben und Fundament gehören nicht zum Lieferumfang. Auf Asphalt ist die Montage nicht zulässig, und auf Parkplätzen ist bauseits ein Anfahrschutz anzubringen. Das Anschlusskabel kommt aus der Mitte des Fundaments, ABB nennt etwa 1,5 m Überlänge und ein Schutzrohr, das rund 25 cm übersteht.
Gut zu wissen
Die Planung des Fundaments liegt laut ABB beim Betreiber, die Installation bei einer Elektrofachkraft. Die Wallbox gehört nicht zum Lieferumfang. Für zwei Wallboxen Rücken an Rücken gibt es den ABB Terra AC Standfuß für 2 Wallboxen. Weitere Standfüße finden Sie in der Kategorie Standfüße / Wandbefestigung.
Passt zu diesen Wallboxen
ABBABB Terra AC Wallbox 11 kW
- 11 kW
- festes Kabel 5 m
- Eichrechtskonform
- ABB
ABB Terra AC Wallbox 11 kW
- 22 kW
- festes Kabel 5 m
- MID-Zähler
- ABB
ABB Terra AC Wallbox 11 kW
- 22 kW
- Typ-2-Steckdose
- MID-Zähler
Technische Daten
Angaben laut Hersteller
Art.-Nr. WBZ-1130-1
- Hersteller
- ABB
- Hersteller-Nr.
- 6AGC085345
- Material
- Aluminium
- Aufnahme
- 1 ABB Terra AC Wallbox
- Fundament
- Beton C30/37, empfohlen 70 × 60 cm, 50 cm tief
- Verankerung
- 4 Anker M10 × 40 (nicht im Lieferumfang)
- Einsatzbereich
- innen oder außen (laut ABB)
- Norm
- IEC 61439-7

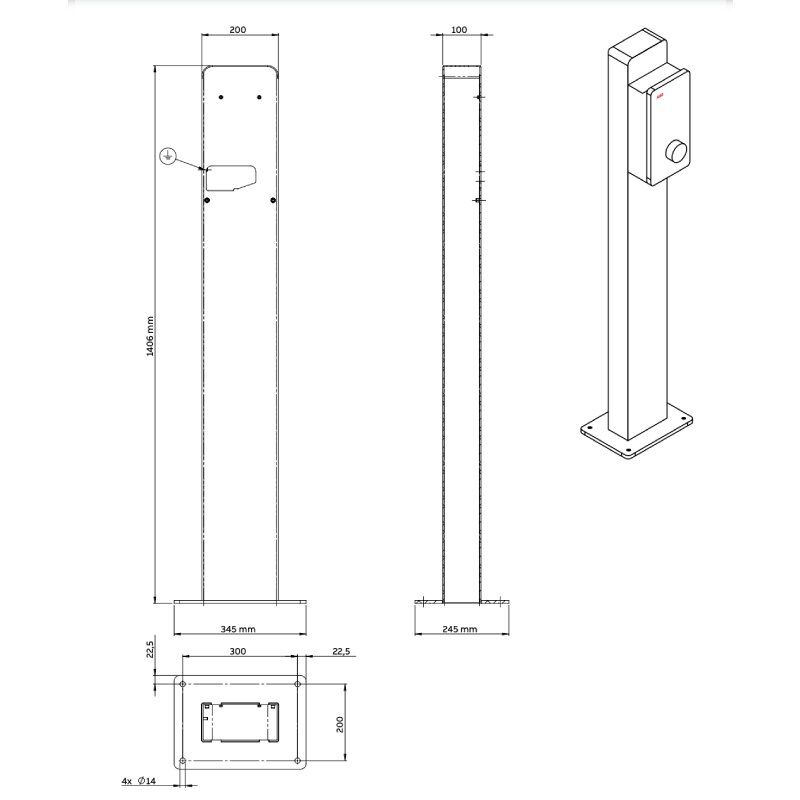

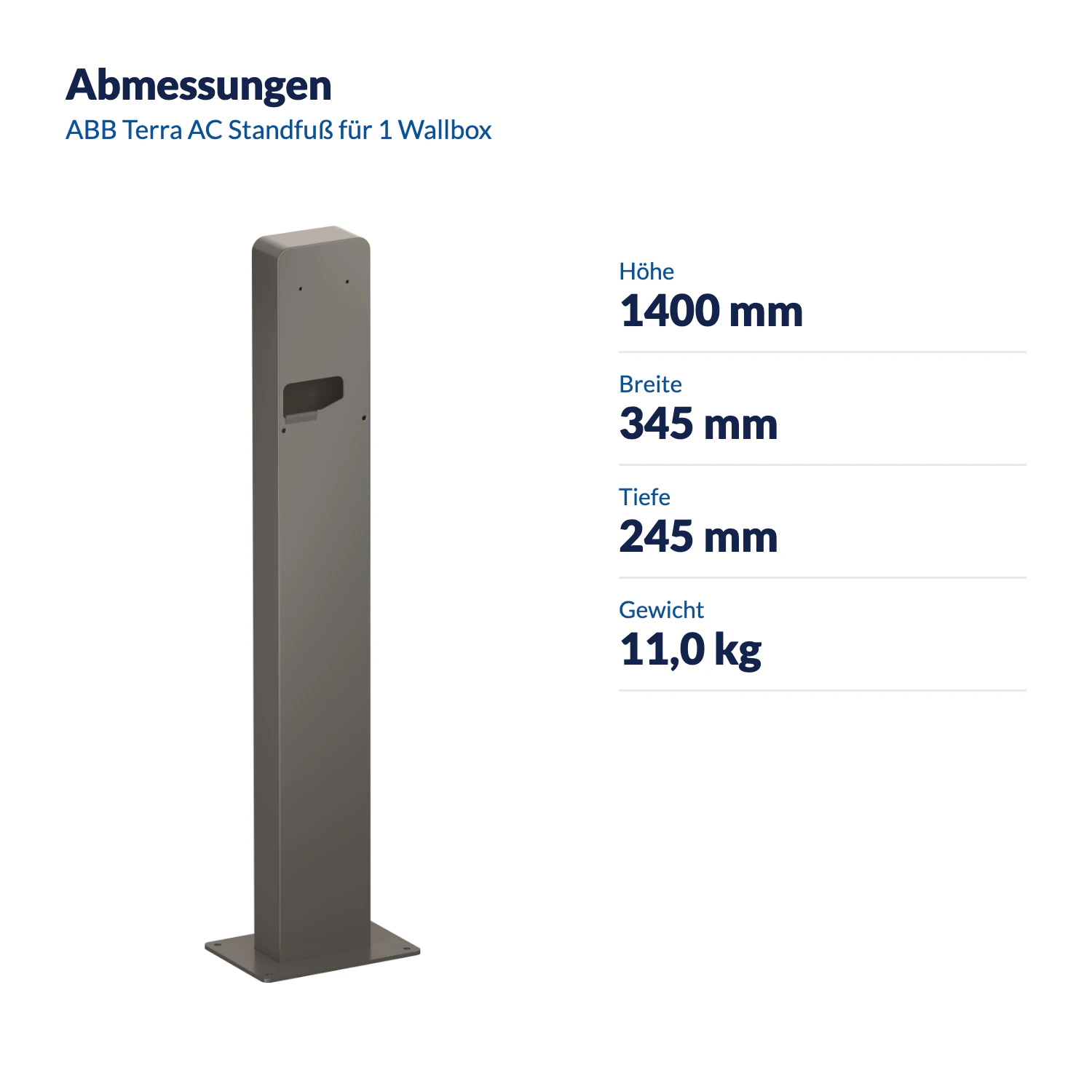

- Maße
- 1406 × 345 × 245 mm
- Gewicht
- 11 kg

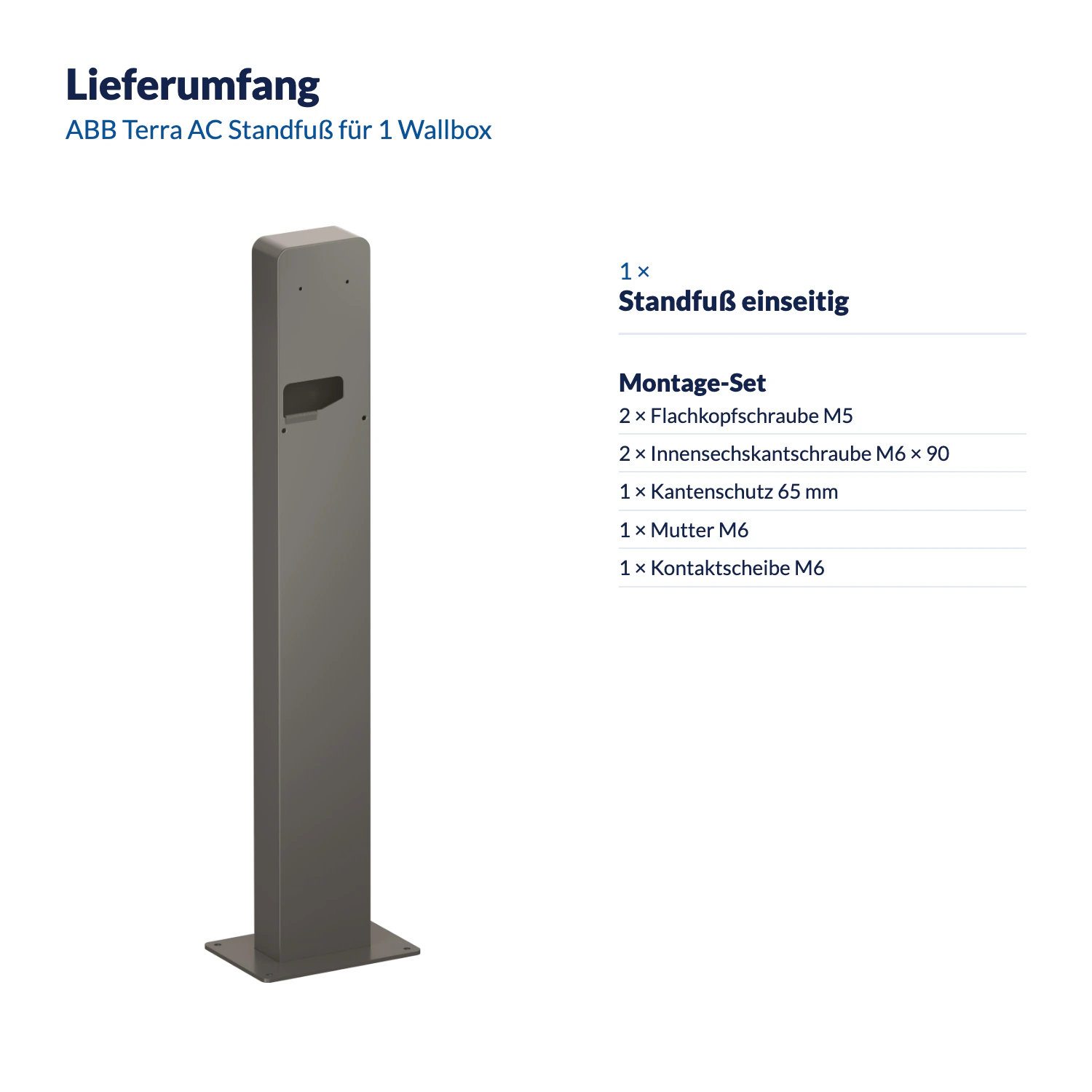

Im Lieferumfang
- ABB TAC Standfuß für 1 Wallbox (6AGC085345)
- 2 Flachkopfschrauben DIN 923 (Edelstahl)
- 2 Innensechskantschrauben M6 × 90 (A2-70)
- 1 Kantenschutz, L = 65 mm
- 1 Mutter M6 und 1 Unterlegscheibe M6 (für die Erdung)
Häufige Fragen
Welche Wallbox passt auf den ABB Terra AC Standfuß?
Laut ABB eine Terra AC Wallbox. ABB nennt den Standfuß in den Unterlagen für die Terra AC allgemein, nicht für einzelne Typen.
Trägt der Standfuß eine oder zwei Wallboxen?
Eine. Für zwei Wallboxen Rücken an Rücken gibt es den ABB Terra AC Standfuß für 2 Wallboxen.
Welche Höhe und welches Fundament braucht der Standfuß?
Er ist etwa 1,40 m hoch. ABB empfiehlt ein Betonfundament von 70 × 60 cm, 50 cm tief, aus Beton C30/37, und vier Anker M10 × 40, die nicht zum Lieferumfang gehören. Auf Asphalt ist die Montage nicht zulässig.
Läuft das Kabel innen durch die Stele?
Ja. Das Kabel läuft von unten durch den Fuß und tritt am Kabeldurchlass aus. Im Fundament ist ein Schutzrohr vorzusehen, das Kabel kommt aus der Mitte des Fundaments mit etwa 1,5 m Überlänge.
Kann der Standfuß im Außenbereich stehen?
ABB sieht ihn für den Innen- oder Außenbereich vor. Auf Parkplätzen ist bauseits ein Anfahrschutz anzubringen.
