Smartfox Booster Extension Erweiterung für 3-phasige Heizstäbe bis 9kW

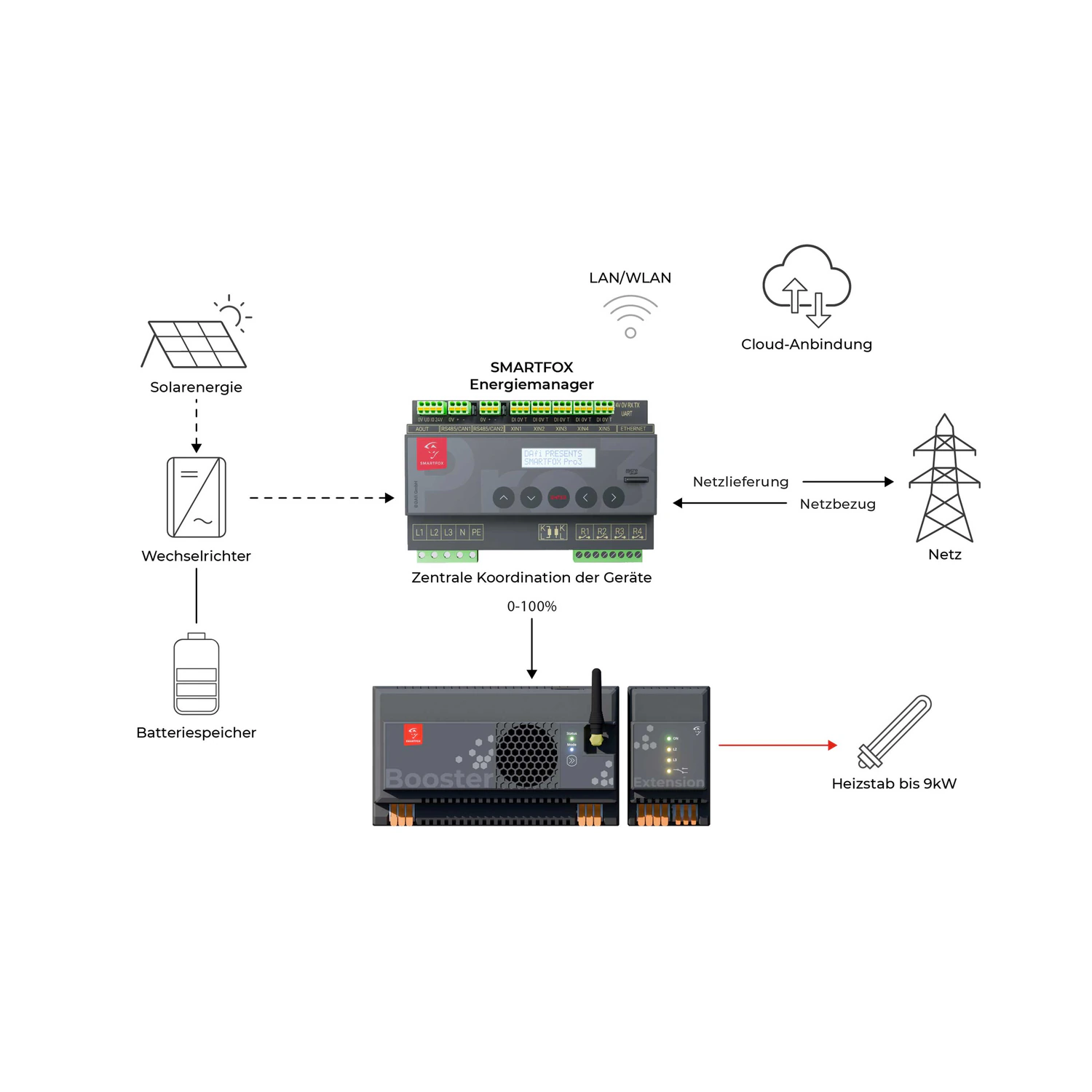

Die Smartfox Booster Extension erweitert den Smartfox Booster 3K auf drei Phasen. Zusammen steuern beide dreiphasige Heizstäbe bis 9 kW nach Solar­überschuss, Strompreis oder Zeitplan. Allein arbeitet die Extension nicht; sie wird mit dem beiliegenden 12-poligen Kabel an den Booster gesteckt.

So teilen sich Booster und Extension die Arbeit

Phase 1 regelt der Booster stufenlos von 0 bis 3 kW. Phase 2 und 3 schaltet die Extension mit je einem Relais zu, jeweils bis 3 kW. Smartfox nennt das System dreiphasig bis 9 kW. Dazu hat die Extension ein Wechselrelais für eine Umwälzpumpe oder einen weiteren Heizstab.

Welche Heizstäbe passen

Der Heizstab muss rein ohmsch arbeiten, ein Regelthermostat und einen Sicherheitstemperaturbegrenzer haben und in Sternschaltung mit Neutralleiter angeschlossen sein, mit gleicher Last auf allen drei Phasen. So sind zum Beispiel der Smartfox Heizstab 4500 W, der Heizstab 6000 W und der Heizstab 9000 W aufgebaut.

Einbau

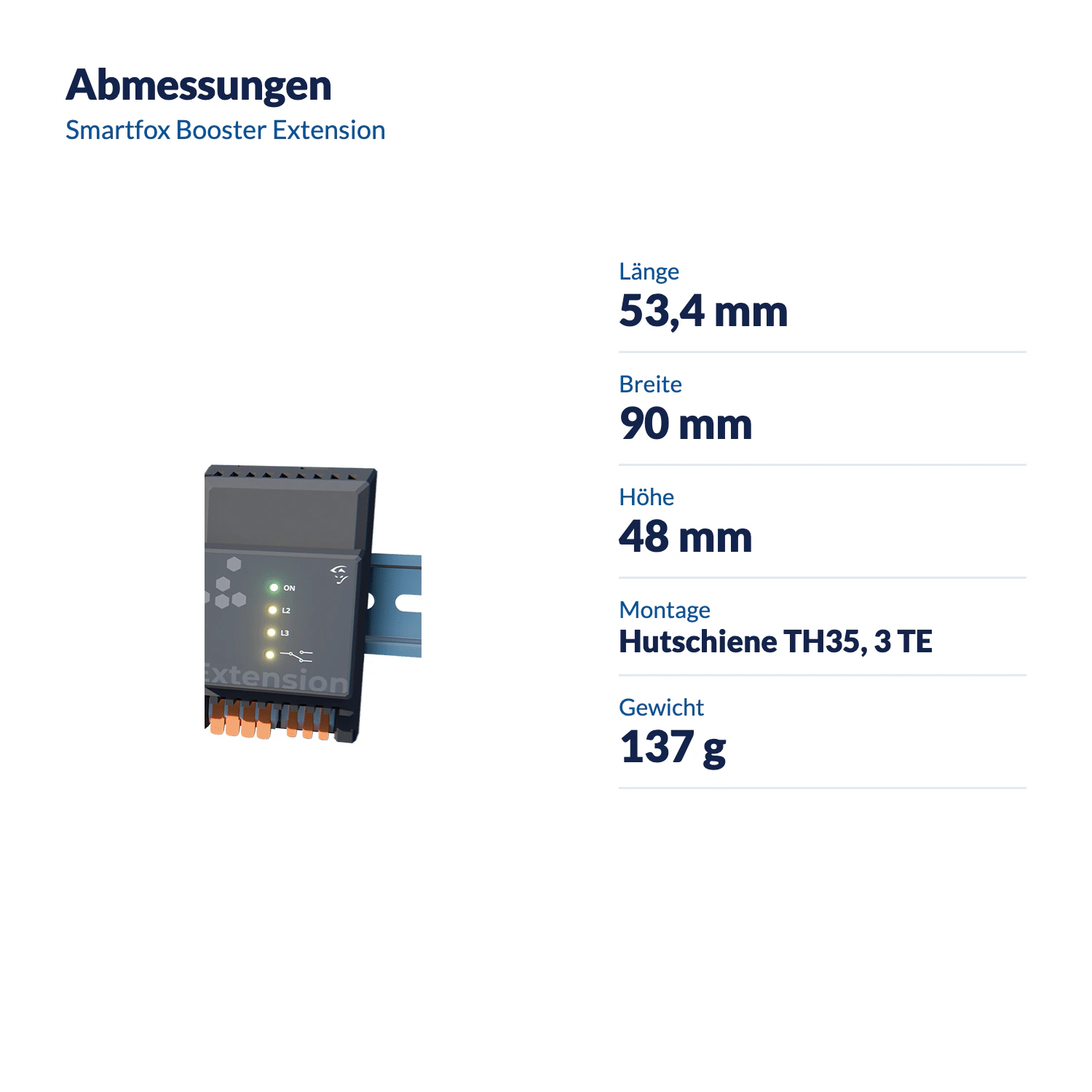

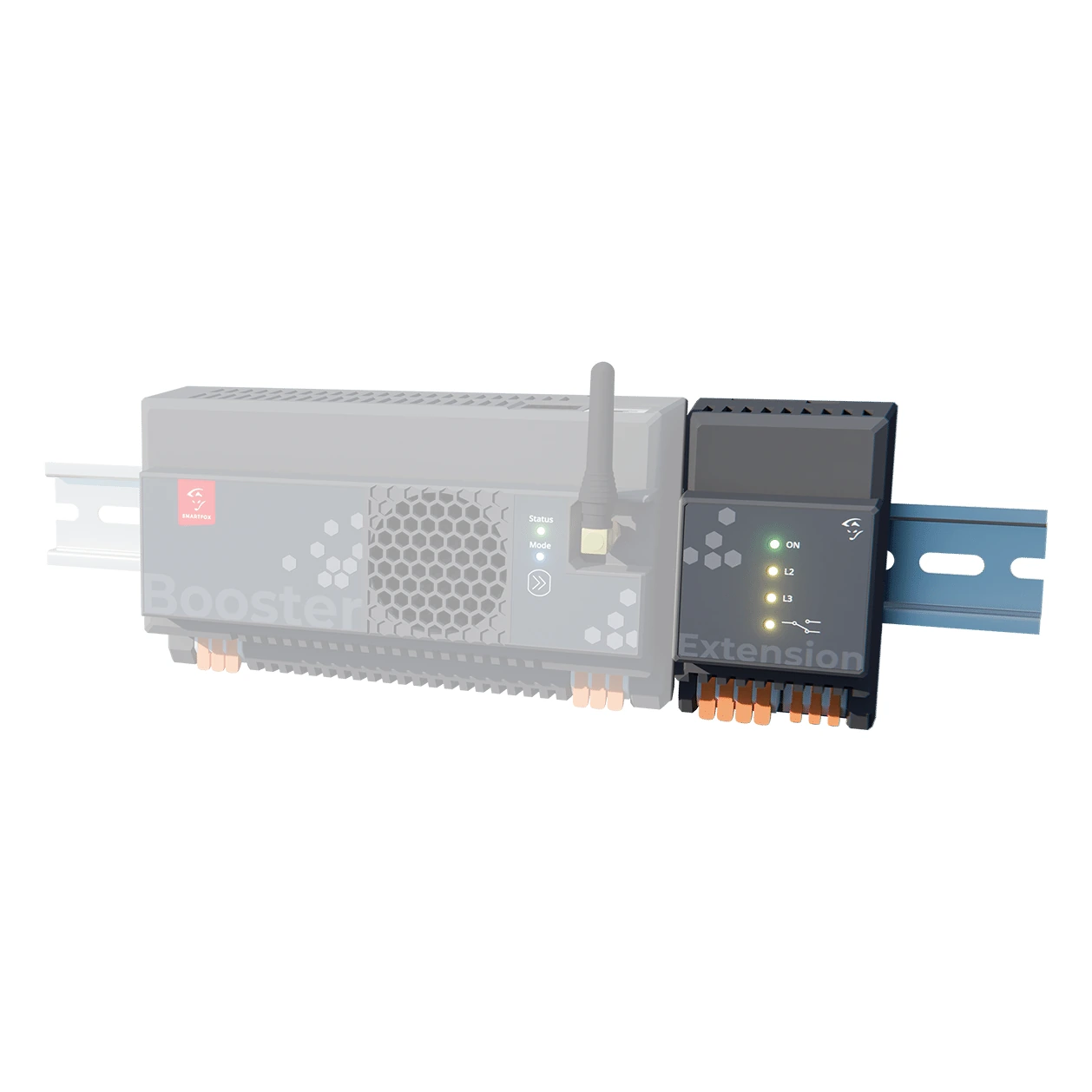

Die Extension ist 3 Teilungs­einheiten breit und sitzt rechts neben dem Booster auf der Hutschiene. L2 und L3 der Zuleitung kommen an ihre Eingangsklemme, von dort gehen die geschalteten Phasen zum Heizstab. Smartfox empfiehlt bei 9 kW einen dreipoligen Leitungs­schutz­schalter B16 und einen FI Typ A mit 30 mA. Anschließen muss sie eine Elektro­fach­kraft.
